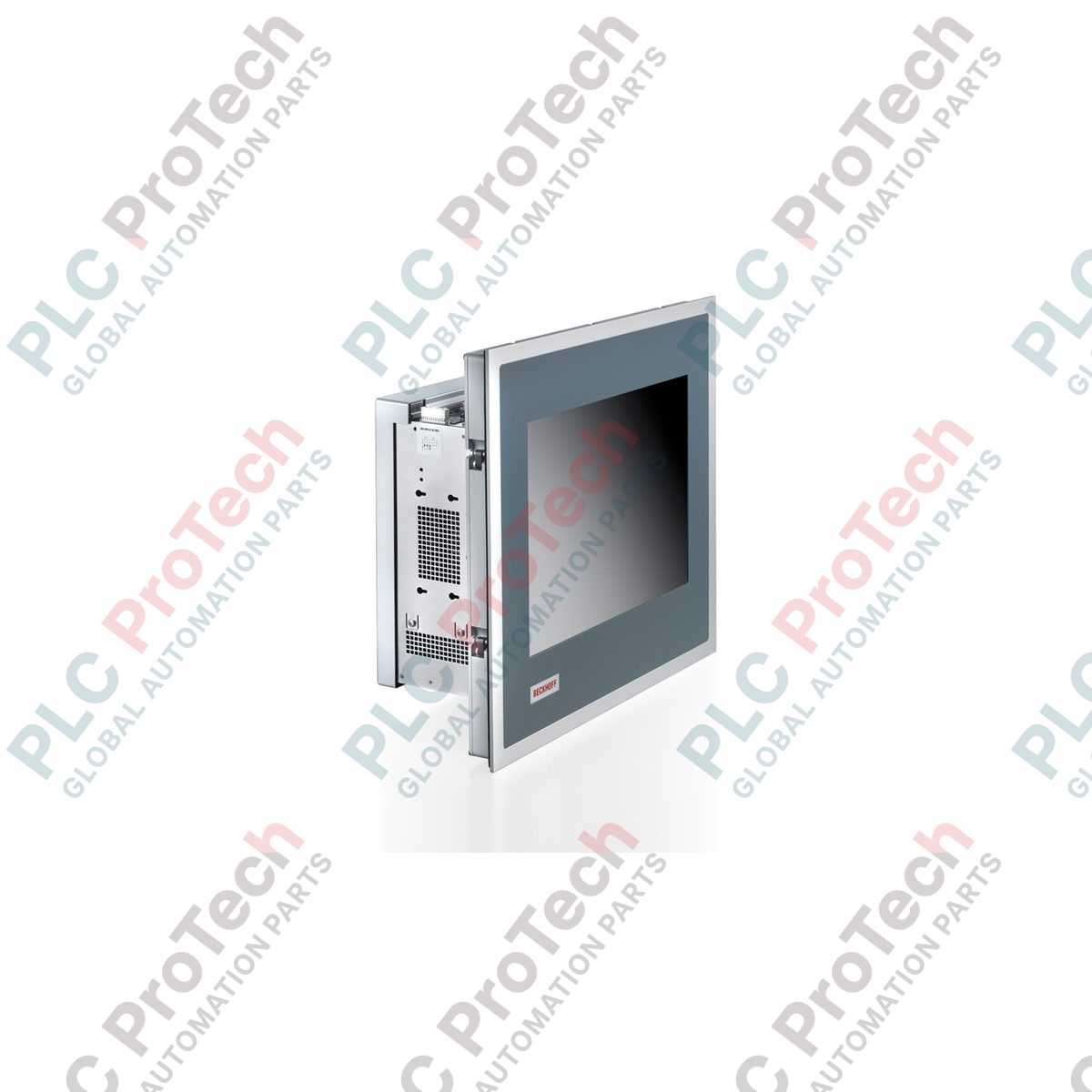

BECKHOFF CP6503-0020-0090 Panel PC integrato

Descrizione

Il BECKHOFF CP6503-0020-0090 è un Panel PC industriale integrato progettato per l'integrazione diretta in quadri di controllo o console operatore. Dotato di un display da 19 pollici di alta qualità con risoluzione di 1280 x 1024 pixel, questo PC industriale combina un nucleo di elaborazione integrato con un'interfaccia operativa e di visualizzazione di livello industriale. È progettato per soddisfare i rigorosi requisiti tecnici della costruzione di macchine utensili, dell'ingegneria degli impianti e dell'automazione della produzione.

La struttura del CP6503-0020-0090 presenta un pannello frontale progettato per resistere ad ambienti industriali difficili, offrendo una protezione IP65 sul lato anteriore e una protezione IP20 sul lato posteriore. Grazie alle leve di bloccaggio estraibili integrate, l'unità consente un'installazione rapida e stabile nelle aperture del quadro senza componenti di montaggio sfusi, garantendo un fissaggio sicuro e una tenuta ambientale affidabile.

Caratteristiche

• Display TFT ad alta risoluzione da 19 pollici (1280 x 1024 pixel) per una visualizzazione nitida di layout HMI complessi.
• Formato con involucro integrato ottimizzato per il montaggio a filo nei quadri di controllo e nelle postazioni operatore.
• Pannello frontale con grado di protezione IP65 contro la penetrazione di polvere e liquidi negli ambienti industriali.
• Sistema di gestione termica che supporta un funzionamento affidabile in ambienti con temperature da 0 a 55 degC.
• Meccanismo integrato con leve di bloccaggio estraibili per un'installazione sicura ed efficiente in termini di hardware.

Applicazioni

• Controllo di macchine utensili e visualizzazione del sistema.
• Applicazioni di interfaccia uomo-macchina (HMI) industriale.
• Integrazione in quadri di controllo e console di impianti di produzione automatizzati.

Specifiche tecniche

Informazioni generali

Display e interfaccia

Caratteristiche fisiche e ambientali

Linee guida per l'installazione

1. Verificare il modello esatto CP6503-0020-0090 e ispezionare l'involucro fisico e la guarnizione frontale per rilevare eventuali danni di trasporto prima dell'installazione.
2. Assicurarsi che tutte le alimentazioni del quadro di controllo siano completamente disattivate.
3. Preparare l'apertura del quadro o della console in modo che corrisponda alle dimensioni precise specificate nei disegni tecnici ufficiali Beckhoff per i pannelli integrati da 19 pollici.
4. Inserire con cautela il Panel PC nell'apertura predisposta dalla parte anteriore, verificando che la guarnizione di tenuta frontale sia appoggiata in piano e a filo contro la parete esterna del quadro.
5. Serrare le leve di bloccaggio estraibili dal retro del pannello per tirare saldamente l'unità contro la piastra del quadro. Non applicare una forza eccessiva per evitare di deformare la cornice.
6. Collegare la messa a terra funzionale verificata, i cavi di alimentazione e le interfacce di comunicazione richieste.
7. Alimentare il sistema ed eseguire la diagnostica iniziale del sistema e i controlli di calibrazione del display.
