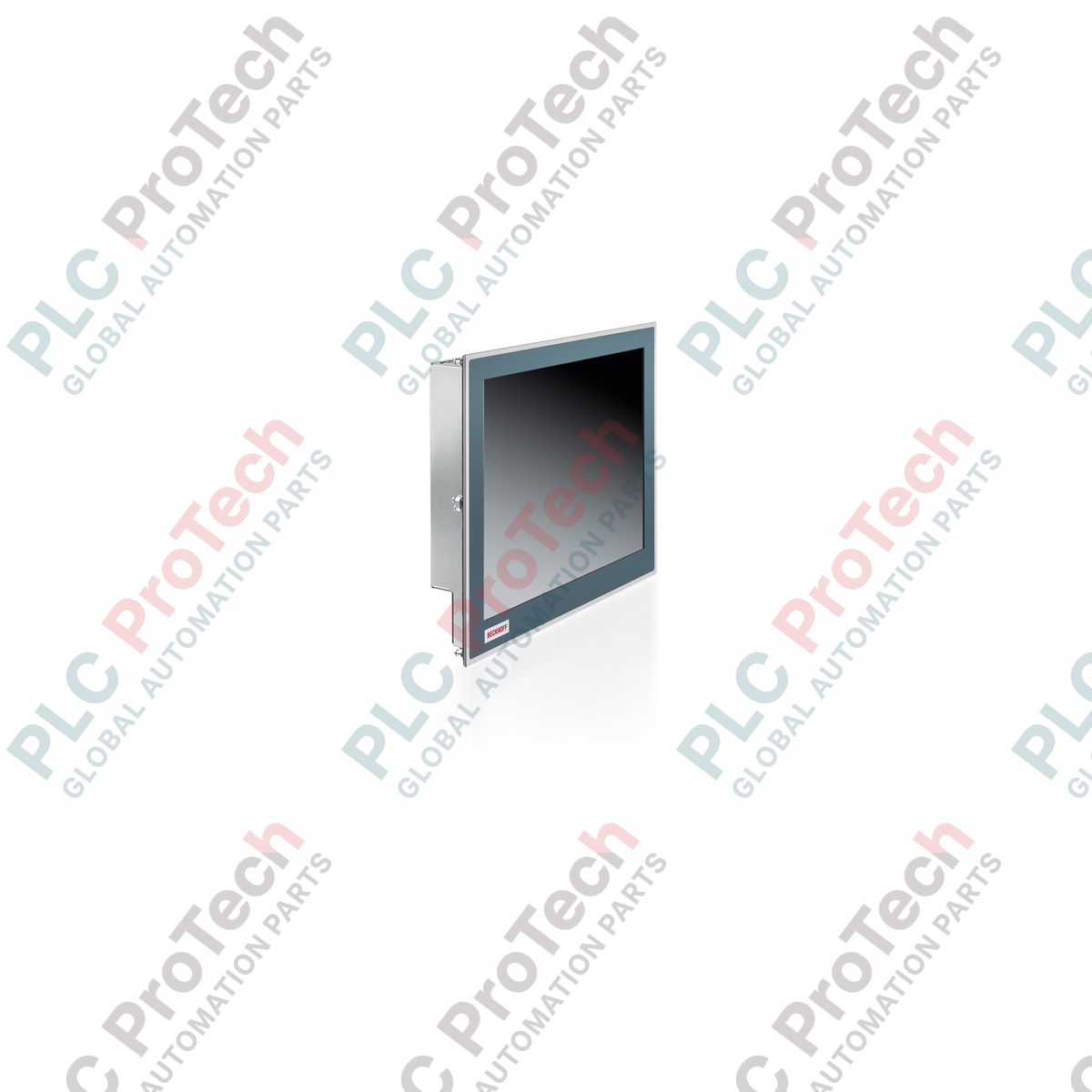

Beckhoff CP6631-0000-0020 Panel PC integrato della serie CP

Descrizione

Fornendo un'interfaccia dedicata per il controllo e la visualizzazione direttamente sulla macchina, il Panel PC integrato Beckhoff CP6631-0000-0020 integra un processore ARM Cortex-A8 a basso consumo in un robusto alloggiamento con pannello frontale. Questa unità di controllo è ottimizzata per applicazioni di automazione di medie dimensioni che utilizzano runtime PLC TwinCAT 2 o TwinCAT 3, classificati nella classe di prestazioni 30. Progettata con un'architettura senza ventola e una cornice frontale in alluminio abbinata a un coperchio posteriore in lamiera d'acciaio, offre un controllo e un monitoraggio affidabili per l'operatore in ambienti di produzione impegnativi.

Caratteristiche principali

• Display ad alto contrasto: dotato di un display da 12 pollici con risoluzione 800x600 e touch screen a un dito per una navigazione semplice.
• Elaborazione embedded: basata su un processore ARM Cortex-A8 a 1 GHz, con 1 GB di RAM DDR3.
• Archiviazione non volatile: dispone di 128 kByte di NOVRAM integrata per la conservazione sicura dei dati delle variabili persistenti durante improvvisi cicli di spegnimento e riaccensione.
• Integrazione del bus di campo: interfaccia EtherCAT dedicata integrata, affiancata da una porta Ethernet 10/100BASE-T standard, per un'integrazione perfetta nelle reti industriali.
• Architettura Compact Flash: utilizza una scheda microSD da 512 MB per il sistema operativo e le applicazioni utente.

Applicazioni industriali pesanti

• HMI/PLC a livello macchina: integrazione diretta negli armadi di controllo e nelle console operative di macchinari per l'imballaggio, l'assemblaggio e la lavorazione del legno.
• Master bus di campo distribuiti: funge da controllore in loco e master EtherCAT per reti I/O locali sicure e non sicure.
• Controlli per la movimentazione dei materiali: gestione dell'instradamento dei trasportatori, dei sistemi di smistamento e del monitoraggio di celle di produzione specializzate.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CP6631-0000-0020 opera nella categoria di prestazioni 30 di TwinCAT. In caso di migrazione da unità CP della serie precedente basate su x86, verificare che il codice delle librerie TwinCAT non contenga funzioni assembly specifiche della piattaforma o dipendenze incompatibili con l'architettura ARM. I progetti compilati per ambienti runtime Windows standard devono essere riorientati e ricompilati per Windows Embedded Compact 7 (CE) all'interno del TwinCAT System Manager.

Problemi applicativi e note ingegneristiche

Questo Panel PC utilizza un raffreddamento passivo senza ventola tramite convezione. Per evitare la limitazione termica delle prestazioni in ambienti con temperatura ambiente elevata, assicurare uno spazio libero minimo di 50 mm dietro il coperchio posteriore in lamiera d'acciaio e verificare che la temperatura ambiente interna dell'armadio non superi 55 degC. Durante l'installazione in aperture soggette a elevata umidità o nebbia d'olio, assicurarsi che la guarnizione di montaggio anteriore sia completamente in sede, mantenendo l'integrità IP65.

Suggerimenti per la messa in servizio e il cablaggio

Quando si configura la NOVRAM da 128 kByte, dichiarare esplicitamente le variabili persistenti nel programma TwinCAT. In caso di calo dell'alimentazione, l'hardware scrive direttamente in quest'area fisica di memoria non volatile senza necessità di batterie esterne. Separare sempre le linee di alimentazione di sistema in ingresso a 24 V CC dalle fonti di commutazione di carichi fortemente induttivi per proteggere la sensibile scheda madre ARM da gravi transitori di tensione.
