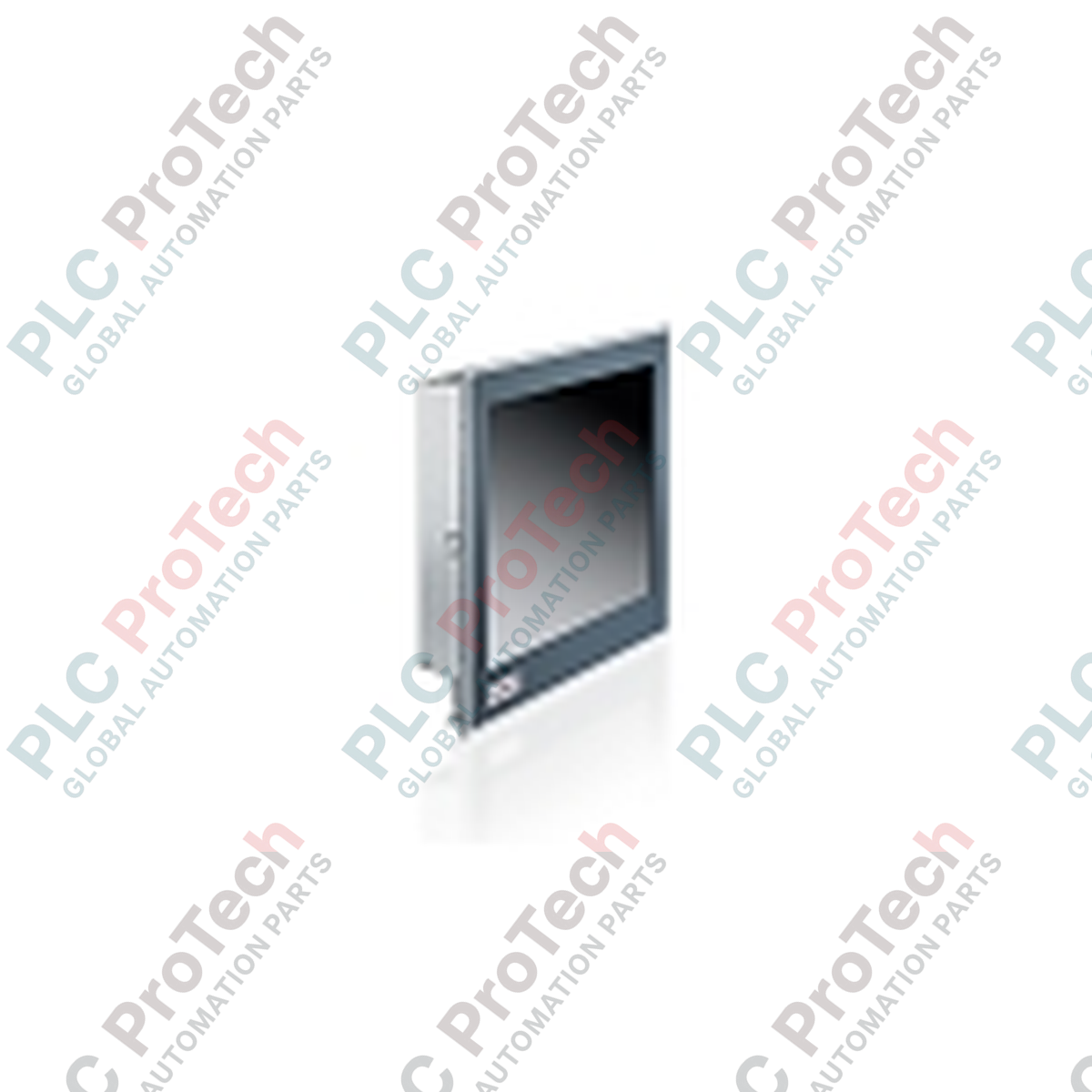

BECKHOFF CP6733-0000-0060 Panel PC integrato economico

Descrizione

Il BECKHOFF CP6733-0000-0060 è un Panel PC integrato economico progettato per il controllo industriale, la visualizzazione a livello macchina e le attività di interfaccia uomo-macchina (HMI). Questa unità integra un display TFT da 15 pollici di alta qualità con una tastiera alfanumerica completa e un touchscreen o touchpad utilizzabile con un solo dito, consentendo l'interazione e il controllo da parte dell'operatore direttamente sul piano di fabbrica.

Alloggiato in un robusto telaio frontale in alluminio con coperchio posteriore in lamiera d'acciaio, il BECKHOFF CP6733-0000-0060 è progettato per gli ambienti industriali più impegnativi. È alimentato da una piattaforma con processore Intel Atom x5-E39xx ed è dotato di 4 GB di RAM DDR4. Funzionando con un'alimentazione da 24 V DC, questo Panel PC integrato offre una soluzione hardware robusta e senza ventola, ideale per eseguire il software di automazione TwinCAT.

L'unità offre opzioni di connettività versatili, tra cui due porte Gigabit Ethernet indipendenti per la segregazione della rete o la comunicazione EtherCAT, oltre a numerose porte USB e a una connessione video DVI. Le leve di bloccaggio estraibili integrate consentono una rapida installazione nel pannello e un'integrazione ordinata negli armadi di controllo.

Caratteristiche

• Display TFT da 15 pollici con risoluzione nativa di 1024 x 768 pixel.
• Pannello frontale integrato con tastiera PC alfanumerica completa con layout statunitense e 10 tasti speciali PLC con LED di stato.
• Navigazione affidabile tramite touchscreen o touchpad con un solo dito.
• Tecnologia del processore Intel Atom x5-E39xx progettata per il funzionamento industriale senza ventola e a basso consumo.
• Configurazione standard con 4 GB di RAM DDR4.
• Slot CFast per uno storage a stato solido sicuro e ad alta velocità.
• Due interfacce Ethernet 100/1000BASE-T integrate per reti separate fieldbus e aziendali.
• Pannello frontale con grado di protezione IP65 e involucro posteriore con grado di protezione IP20.
• Leve di bloccaggio estraibili integrate per un montaggio rapido senza componenti separati.

Applicazioni

• Interfaccia uomo-macchina (HMI) a livello macchina e visualizzazione dei processi.
• Sistemi di controllo basati su PC industriali con software runtime TwinCAT.
• Monitoraggio delle linee di produzione, registrazione dei dati e attività del terminale operatore.
• Applicazioni di controllo integrate che richiedono l'inserimento tramite tastiera alfanumerica fisica.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che tutte le fonti di alimentazione siano completamente disalimentate e bloccate prima di iniziare l'installazione fisica.
2. Preparare l'apertura dell'armadio elettrico secondo le dimensioni di montaggio ufficiali specificate per il Panel della serie CP6733 da 15 pollici.
3. Assicurarsi che la guarnizione sul pannello frontale sia posizionata correttamente e priva di sporco o danni, per mantenere il grado di protezione IP65.
4. Inserire il Panel PC nell'apertura dal lato anteriore e fissarlo dal retro utilizzando le leve di bloccaggio estraibili integrate. Serrare le leve in modo uniforme finché l'unità non risulta a filo.
5. Collegare il cavo di terra di protezione alla vite di messa a terra designata sul coperchio posteriore in lamiera d'acciaio.
6. Collegare i cavi dell'alimentazione a 24 V CC alla morsettiera di alimentazione.
7. Inserire la scheda di memoria CFast contenente il sistema operativo e la configurazione TwinCAT.
8. Collegare le interfacce Ethernet, USB e video secondo necessità dell'applicazione.
9. Applicare l'alimentazione ed eseguire la messa in servizio e i controlli di verifica funzionale.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF CP6733-0000-0060 in funzione, eseguire sempre il backup dei file di progetto TwinCAT esistenti, dei dati delle variabili persistenti e della configurazione del sistema operativo dal supporto di memoria CFast. Scollegare l'alimentazione a 24 V CC prima di rimuovere i collegamenti o estrarre le leve di bloccaggio estraibili. Verificare nuovamente l'integrità della guarnizione IP65 dell'armadio prima di montare il Panel PC sostitutivo.
