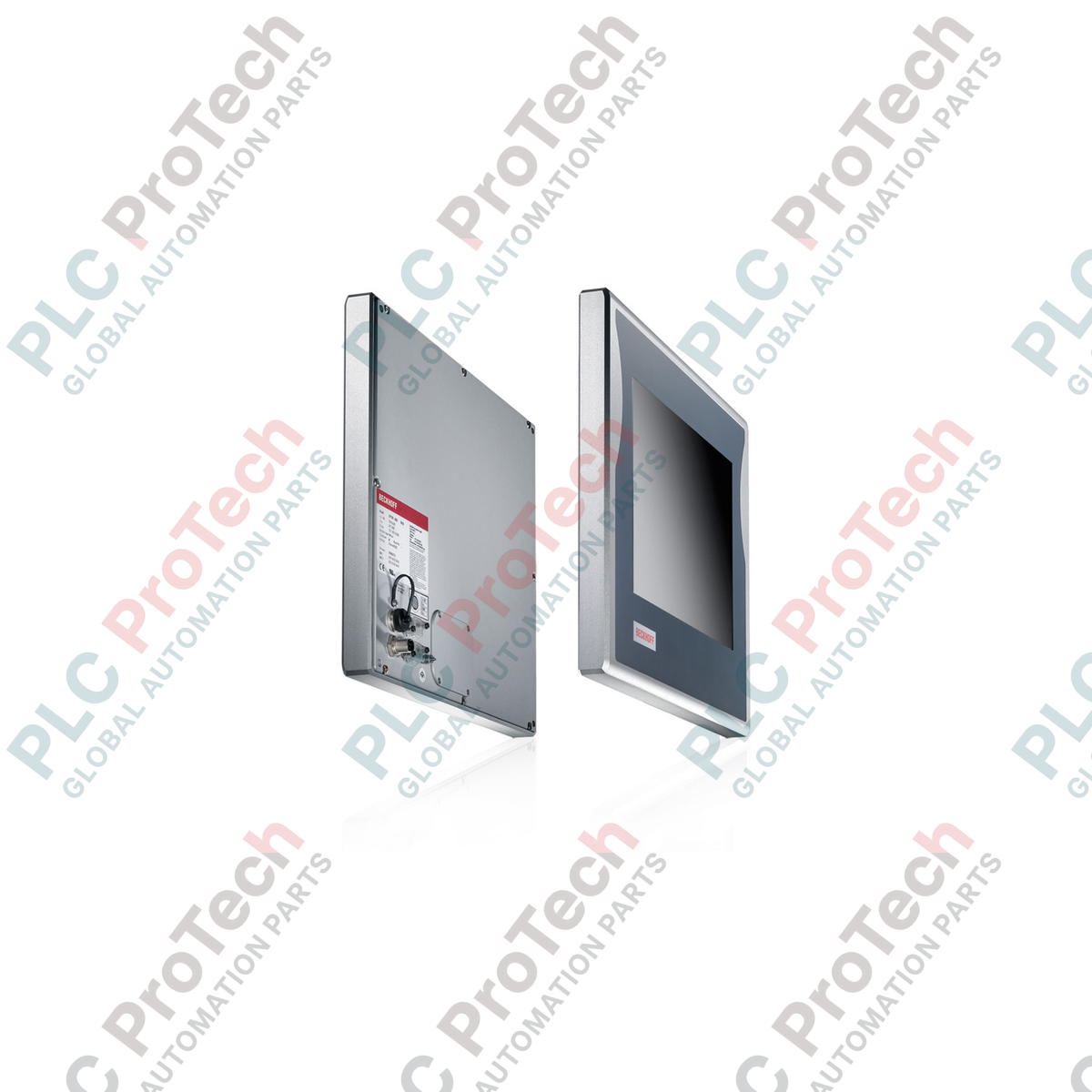

Panel PC BECKHOFF CP7703-0001-0050 da 19 pollici della serie CP77xx

Descrizione

Il BECKHOFF CP7703-0001-0050 è un Panel PC industriale ad alte prestazioni e senza ventola, progettato per l'installazione diretta su sistemi con braccio di supporto. Combinando la visualizzazione HMI con capacità di elaborazione, questa unità è progettata per fungere da controller compatto e interfaccia operatore per macchinari automatizzati e sistemi di produzione. Dotato di un display da 19 pollici con una risoluzione di 1280 x 1024 pixel, offre agli operatori un'area di visualizzazione ampia e nitida.

Alloggiato in un robusto involucro in alluminio, il BECKHOFF CP7703-0001-0050 offre una protezione IP65 completa, garantendo protezione da polvere, umidità e spruzzi d'acqua. È alimentato da un processore quad-core Intel Atom x5-E3940, che lo colloca nella classe di prestazioni 50 di TwinCAT 3 per eseguire simultaneamente attività di controllo complesse, elaborazione logica e attività di visualizzazione.

Grazie a due interfacce Gigabit Ethernet indipendenti e alle opzioni di comunicazione integrate, questo PC industriale si integra direttamente nelle reti EtherCAT ad alta velocità e nelle architetture Ethernet industriali generiche. Il design con raffreddamento passivo elimina la necessità di ventole rotanti, aumentando l'affidabilità complessiva e la durata utile dell'unità in condizioni ambientali difficili.

Caratteristiche

• Robusto alloggiamento in alluminio senza ventola, progettato per l'installazione su braccio di supporto.
• Display TFT a matrice attiva da 19 pollici con una risoluzione di 1280 x 1024 pixel.
• Processore quad-core Intel Atom x5-E3940 (1.6 GHz) per prestazioni efficienti.
• Protezione IP65 completa, che protegge l'elettronica interna dagli agenti contaminanti ambientali.
• Doppie porte di rete Gigabit Ethernet 10/100/1000BASE-T.
• Sistema di raffreddamento passivo per un funzionamento silenzioso e senza manutenzione.

Applicazioni

• Interfaccia uomo-macchina (HMI) e visualizzazione a livello macchina.
• Pannelli di controllo integrati per linee di assemblaggio e produzione.
• Nodi di controllo decentralizzati nei sistemi di movimentazione dei materiali e di confezionamento.
• Terminali per il monitoraggio della produzione e l'acquisizione dei dati.

Specifiche tecniche

Generale

Display

Elaborazione e archiviazione

Connettività e interfacce

Caratteristiche meccaniche e ambientali

Linee guida per l'installazione

1. Assicurarsi che l'ambiente di installazione e il braccio di supporto siano dimensionati per sostenere il peso del Panel PC da 19 pollici.
2. Disalimentare il sistema principale prima di iniziare le procedure di montaggio e cablaggio.
3. Montare saldamente l'unità utilizzando l'adattatore integrato per braccio di supporto o i 4 fori filettati M6 sul lato posteriore.
4. Instradare e fissare i cavi di alimentazione a 24 V DC, verificando la corretta polarità prima del collegamento.
5. Assicurarsi che tutti gli ingressi dei cavi e le guarnizioni di protezione siano correttamente compressi per mantenere il grado di protezione IP65.
6. Stabilire i collegamenti Gigabit Ethernet necessari al controller o alla rete locale dello stabilimento.
7. Accendere il sistema e verificare l'illuminazione del display, l'attività di rete e la sequenza di avvio del sistema operativo.
