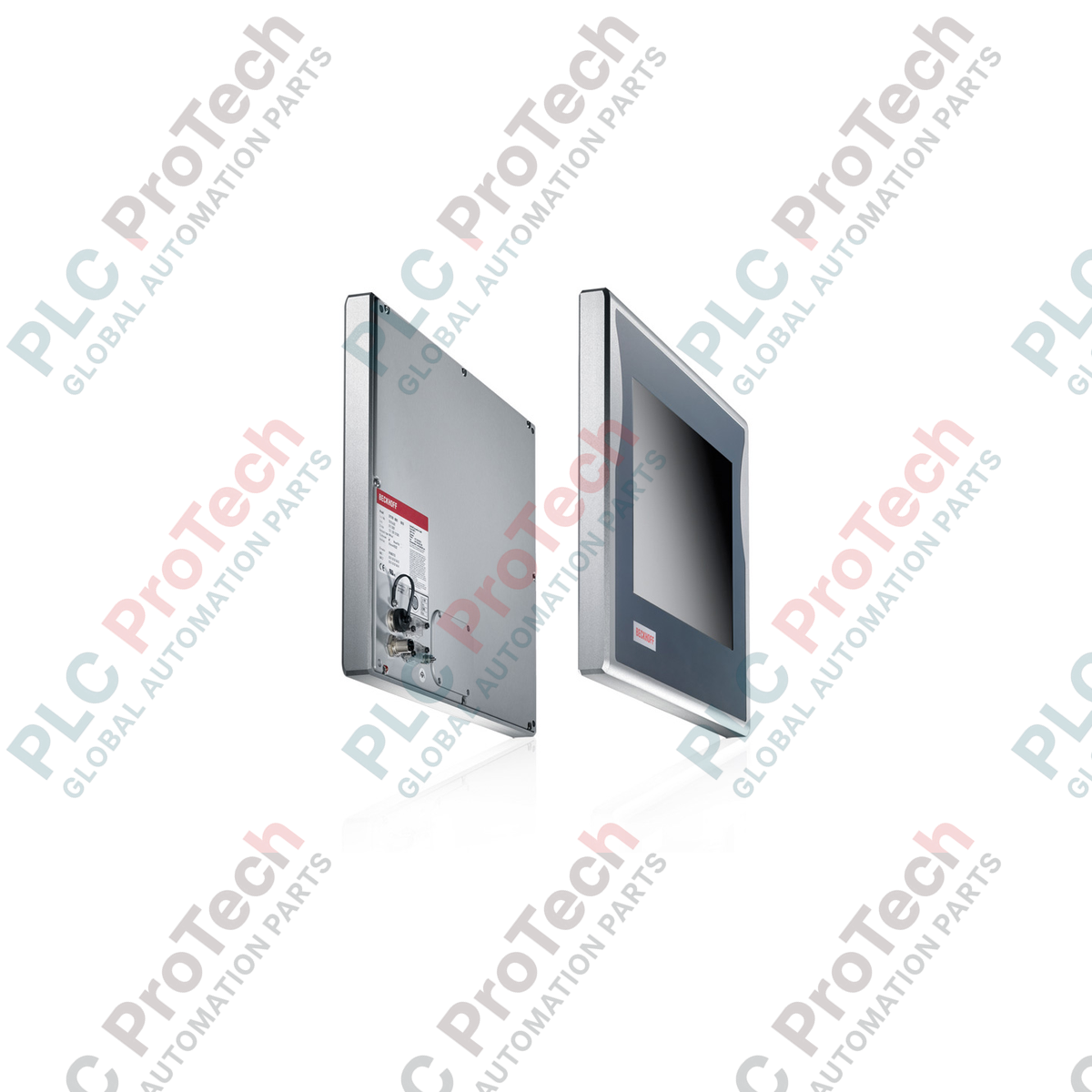

Beckhoff CP7722-0000-0050 PC Panel di controllo da 15 pollici della serie CP77xx

SKU CP7722-0000-0050

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CP7722-0000-0050
Country of origin:Germany
Product Type: PC a pannello
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Progettato per la visualizzazione ad alte prestazioni a livello macchina e l'installazione diretta su bracci di supporto, il Beckhoff CP7722-0000-0050 integra un display ad alta risoluzione con hardware di elaborazione industriale robusto. Progettato per funzionare in modo affidabile in ambienti di produzione difficili, questo dispositivo presenta un grado di protezione IP65 su tutti i lati, proteggendo l'elettronica interna da polvere, umidità e getti d'acqua. Grazie ai processori multi-core Intel Atom, il sistema garantisce un'esecuzione deterministica per applicazioni di automazione e HMI TwinCAT esigenti, senza la necessità di componenti di raffreddamento attivo.

Caratteristiche principali

Visualizzazione industriale: display TFT a matrice attiva da 15 pollici con nitida risoluzione XGA di 1024 x 768.
Protezione completa: involucro in alluminio con grado di protezione IP65 su tutti i lati, che elimina la necessità di armadi protettivi o alloggiamenti secondari.
Connettività flessibile: doppi canali Ethernet 10/100/1000BASE-T indipendenti con interfacce dotate di connettori IP65 sigillati.
Montaggio efficiente: la predisposizione del pannello posteriore con 4 fori filettati M6 x 18 mm è ottimizzata per il montaggio di adattatori per bracci.
Affidabilità allo stato solido: il supporto di archiviazione non volatile CFast garantisce un'elevata resistenza ai cicli di scrittura e alle vibrazioni.

Applicazioni industriali tipiche

Linee di assemblaggio automobilistico e visualizzazione delle celle di lavoro robotizzate.
Macchinari per alimenti, bevande e imballaggio che richiedono sistemi di controllo compatibili con il lavaggio a getto d'acqua.
Pannelli di controllo per macchine utensili e interfacce operatore CNC distribuite.
Sistemi di controllo dei processi integrati con architetture EtherCAT a livello di stabilimento.

Specifiche tecniche

Parametro tecnico	Valore della specifica
Produttore	Beckhoff Automation
Modello / Codice articolo	CP7722-0000-0050
Dimensioni e rapporto d'aspetto del display	15 pollici / 4:3
Risoluzione fisica	1024 x 768 pixel
Architettura del processore	Serie Intel Atom x5-E39xx (configurazione dual-core o quad-core)
Memoria di sistema (RAM)	Fino a 8 GB DDR3L o DDR4 (in base alla configurazione)
Interfaccia di archiviazione	1 x slot per scheda CFast (accessibile tramite coperchio IP65)
Interfacce Ethernet	2 x 10/100/1000BASE-T (connettori RJ45 IP65)
Connessione seriale	1 x RS232, DIN a 12 pin (porta posteriore del backplane IP65)
Tensione di alimentazione	24 V CC (+20% / -15%)
Grado di protezione dell'involucro	IP65 (completamente sigillato, tutti i lati)
Temperatura di esercizio	Da 0 a 45 °C
Configurazione di montaggio	4 fori filettati posteriori M6 x 18 mm
Peso di spedizione (calcolato)	8,00 kg

Connessioni e interfacce

Identificatore della porta	Tipo di connettore	Assegnazione funzionale
Ingresso di alimentazione	Connettore IP65 a 3 pin	Alimentazione di sistema a 24 V CC, messa a terra e PE
LAN 1 / LAN 2	Connettore circolare RJ45 IP65	Doppi collegamenti Ethernet gigabit per reti di controllo e di stabilimento
COM1	DIN a 12 pin (IP65)	Interfaccia seriale RS232 (richiede adattatore D-sub a 9 pin)

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il CP7722-0000-0050 appartiene alla gamma legacy CP77xx, ottimizzata per operazioni di visualizzazione locale ad alta affidabilità. In caso di aggiornamento da modelli precedenti da 12 o 15 pollici, verificare la configurazione del livello di runtime di TwinCAT 3. I dispositivi basati su Intel Atom x5-E3930 rientrano nella categoria di prestazioni 40, mentre le configurazioni x5-E3940 richiedono licenze di categoria di prestazioni 50. Mantenere le dimensioni esatte dell'interfaccia del braccio di montaggio consente sostituzioni dirette senza modifiche strutturali significative.

Problemi applicativi e note tecniche

Poiché questo Panel PC presenta un design in alluminio completamente chiuso e senza ventola, la gestione termica si basa esclusivamente sulla convezione naturale. Evitare di montare l'unità in luoghi esposti a fonti di calore radiante diretto o in nicchie chiuse con flusso d'aria limitato, poiché temperature superiori a 45 °C attiveranno la limitazione automatica delle prestazioni del processore per proteggere il silicio dei core.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire la piena integrità del grado di protezione IP65, tutti i cavi industriali di collegamento devono essere dotati delle corrette calotte di tenuta filettate e serrati alla coppia specificata. Non utilizzare cavi RJ45 standard privi di guaine esterne industriali IP65 su macchinari in funzione, poiché l'infiltrazione di umidità attraverso le porte del pannello posteriore causerà disconnessioni intermittenti della rete e potenziali guasti logici.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di montare, cablare o eseguire interventi di manutenzione su questo Panel PC, assicurarsi che l'alimentazione locale a 24 V CC sia disinserita. Non collegare o scollegare interfacce circolari IP65 mentre il circuito elettrico è sotto tensione, per evitare il deterioramento dei contatti, la formazione di archi elettrici o danni ai chip di comunicazione interni.

1

Montaggio meccanico: Allineare la parte posteriore del Panel PC con l'adattatore del braccio di montaggio. Fissare utilizzando 4 bulloni M6, assicurandosi che la penetrazione della filettatura non superi la profondità massima del pannello posteriore di 18 mm. Serrare alla coppia specificata per garantire una distribuzione uniforme del carico di serraggio.

2

Messa a terra equipotenziale: Stabilire un collegamento di terra funzionale a bassa impedenza tra la vite di messa a terra dedicata sul telaio dell'armadio e la barra PE del telaio della macchina.

3

Collegamento dell'interfaccia: Instradare saldamente i cavi Ethernet, seriali e di alimentazione a 24 V CC attraverso il braccio di montaggio, evitando piegature brusche. Avvitare e bloccare ciascun connettore circolare fino a inserirlo completamente, comprimendo le guarnizioni in gomma integrate.

4

Verifica dell'alimentazione: Applicare 24 V CC e verificare la sequenza di avvio del sistema. Regolare le impostazioni di visualizzazione utilizzando l'interfaccia touch o una tastiera esterna collegata, come richiesto dai parametri operativi locali.

FAQ

Qual è il grado di protezione IP del Panel PC Beckhoff CP7722-0000-0050?

Il CP7722-0000-0050 offre un grado di protezione completo IP65, il che significa che è totalmente a tenuta di polvere e protetto contro i getti d'acqua provenienti da qualsiasi direzione. Può essere installato direttamente su bracci di supporto in ambienti soggetti a lavaggio senza custodie aggiuntive.

Quale livello di prestazioni della licenza TwinCAT è richiesto per questo modello?

Il livello di licenza dipende dalla configurazione dei core del processore. Per i modelli dotati del processore Intel Atom x5-E3930 dual-core è richiesta la classe di prestazioni 40 di TwinCAT 3. Per i modelli configurati con il processore x5-E3940 quad-core è necessaria la classe di prestazioni 50.

Come si collega un'interfaccia seriale D-sub standard a 9 pin a questa unità?

Il backplane dispone di un connettore seriale DIN a 12 pin sigillato. Per collegare dispositivi RS232 standard è necessario un cavo adattatore specifico che converta l'interfaccia DIN a 12 pin in una connessione D-sub standard a 9 pin, mantenendo l'integrità strutturale.

Questo Panel PC richiede un raffreddamento attivo tramite ventola?

No. L'unità utilizza un design senza ventola che si affida al raffreddamento per convezione naturale attraverso il suo alloggiamento in alluminio. È fondamentale utilizzare l'unità nell'intervallo specificato da 0 a 45 degC ed evitare installazioni con circolazione dell'aria limitata.
