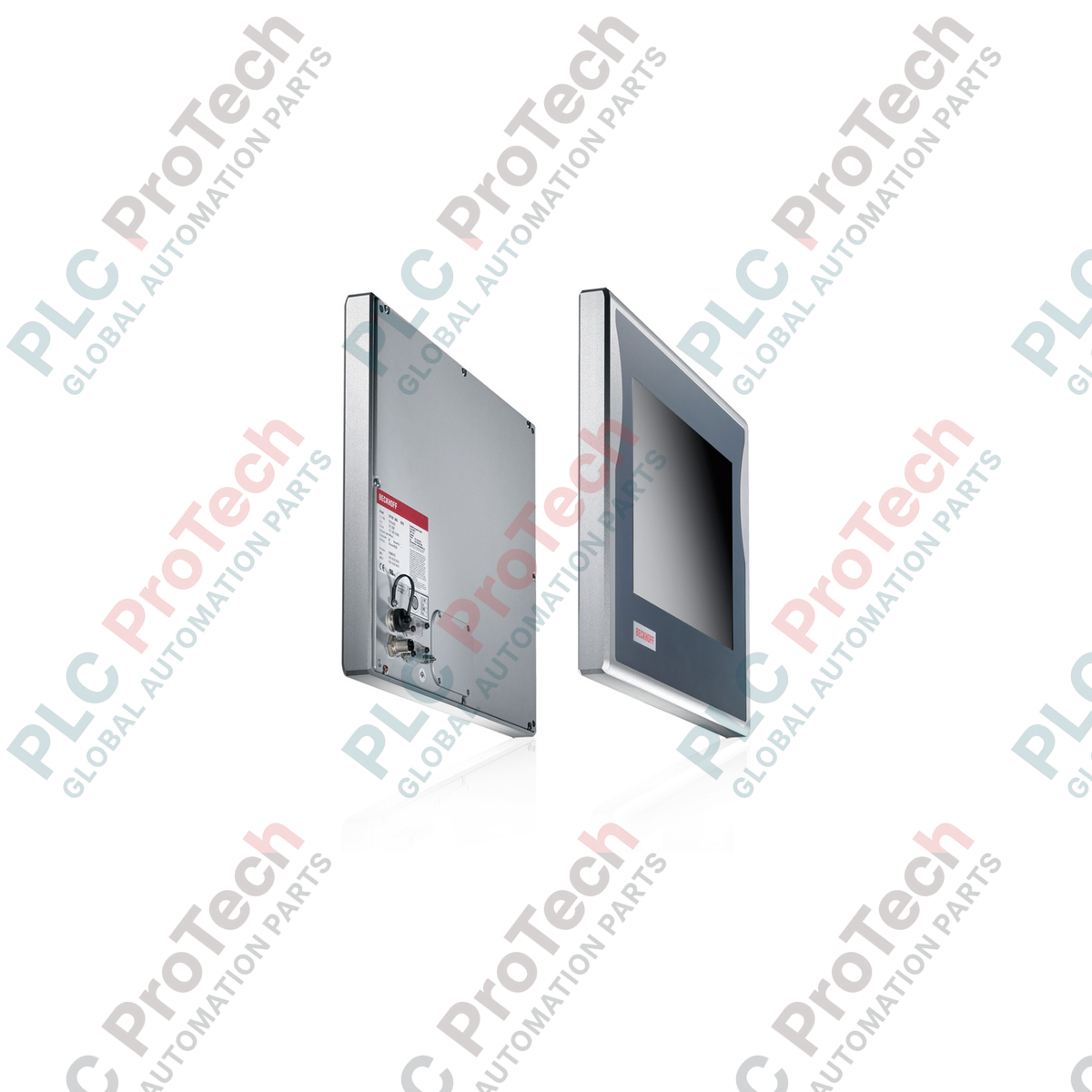

Panel PC BECKHOFF CP7731-0001-0050

Descrizione

Il BECKHOFF CP7731-0001-0050 è un Panel PC industriale progettato per il montaggio diretto sulla macchina e per applicazioni di controllo HMI. Questo dispositivo di controllo combina un display TFT da 12 pollici con una risoluzione di 800 x 600 pixel, offrendo un'interfaccia chiara per l'interazione dell'operatore e la diagnostica del sistema. È alloggiato in un involucro di alluminio che garantisce una protezione IP65 su tutti i lati, rendendolo particolarmente adatto agli ambienti industriali difficili, dove l'esposizione a polvere e umidità è comune.

Questa unità dispone di una scheda madre integrata dotata di un processore quad-core Intel Atom x5-E3940 con frequenza di 1,6 GHz, in linea con il livello 50 della classe di prestazioni TwinCAT 3. La configurazione del sistema include 4 GB di RAM DDR4 e 40 GB di memoria su scheda CFast. Funziona con un'alimentazione a 24 V DC e si affida al raffreddamento passivo senza gruppi ventola, aumentando l'affidabilità dell'hardware e riducendo l'usura meccanica.

La connettività di rete e l'integrazione nelle architetture di controllo sono gestite tramite due interfacce Ethernet 10/100/1000BASE-T con protezione IP65 dei connettori. La connettività locale aggiuntiva è fornita da una porta seriale RS232 accessibile sul pannello posteriore, che facilita la comunicazione con dispositivi periferici esterni e configurazioni hardware legacy.

Caratteristiche

• Display TFT da 12 pollici con risoluzione di 800 x 600 pixel.
• Processore quad-core Intel Atom x5-E3940 (1,6 GHz) per prestazioni efficienti.
• Ottimizzato per gli ambienti TwinCAT 3 della classe di prestazioni 50.
• Alloggiamento in alluminio con grado di protezione IP65, progettato per il montaggio su braccio di supporto.
• Design senza ventola con raffreddamento passivo per ridurre i requisiti di manutenzione.
• 4 GB di RAM DDR4 e un'unità di archiviazione CFast affidabile da 40 GB.
• Due interfacce Gigabit Ethernet 10/100/1000BASE-T con grado di protezione IP65.

Applicazioni

• Visualizzazione a livello macchina, controllo dell'operatore e monitoraggio (HMI).
• Controllo decentralizzato montato su sistemi a braccio di supporto direttamente sulla macchina.
• Esecuzione del controllo PLC e del controllo del movimento tramite TwinCAT.
• Concentrazione dei dati e funzioni di gateway in ambienti in cui è richiesto il grado di protezione IP65.

Specifiche tecniche

Informazioni generali

Display e interfaccia

Processore e memoria

Interfacce e caratteristiche elettriche

Caratteristiche meccaniche e ambientali

Connessioni / interfacce

Linee guida per l'installazione

1. Assicurarsi che il luogo di installazione e il gruppo del braccio di montaggio possano sostenere il peso dell'unità.
2. Disalimentare tutti gli alimentatori del sistema prima di preparare l'hardware per l'installazione.
3. Montare saldamente l'unità utilizzando i quattro fori filettati M6 sul pannello posteriore (profondità M6 x 18 mm).
4. Verificare che tutti i connettori IP65 e le guarnizioni dei cavi siano posizionati e serrati correttamente, per preservare i gradi di protezione contro l'ingresso di liquidi e polvere.
5. Collegare la fonte di alimentazione di controllo a 24 V DC. Verificare i livelli di tensione corretti prima di energizzare il circuito.
6. Predisporre il cablaggio di comunicazione per le porte Ethernet e RS232, come richiesto per l'integrazione del sistema di controllo.
