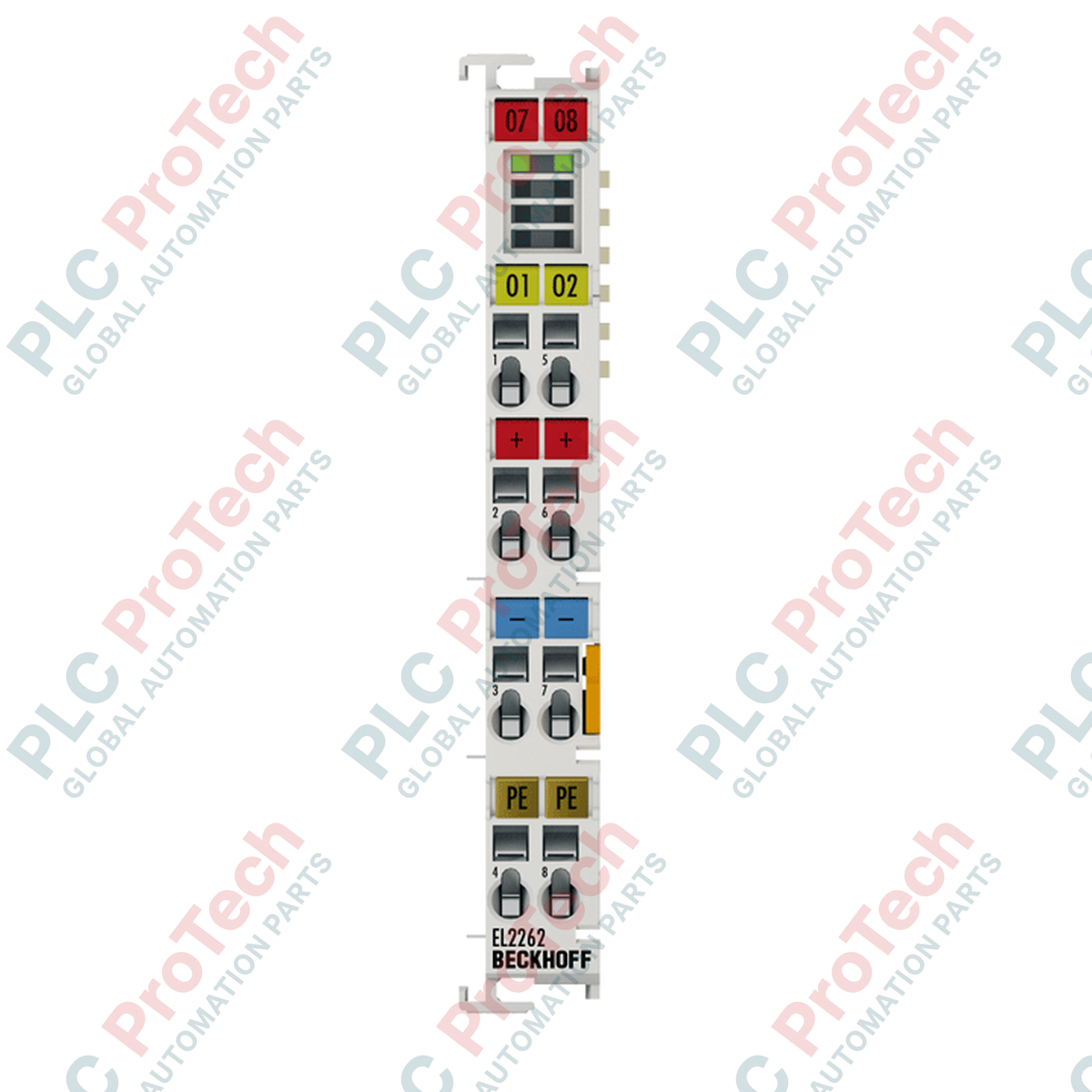

BECKHOFF EL2262 Morsetto EtherCAT a 2 canali con uscita digitale e oversampling

Panoramica del prodotto

Il EL2262 (EL2262) è un terminale di uscita digitale a 2 canali ultraveloce, progettato per applicazioni che richiedono una precisione dell'ordine dei microsecondi e commutazioni ad alta frequenza. Grazie all'avanzata tecnologia di oversampling, l' EL2262 consente una velocità di uscita fino a 1 Msample/s, permettendo al controller di emettere stati digitali a intervalli significativamente più brevi rispetto all'effettivo ciclo di comunicazione EtherCAT. Questa capacità è fondamentale per processi industriali avanzati come la sincronizzazione laser, lo smistamento ad alta velocità e il dosaggio di precisione nei settori farmaceutico e dei semiconduttori. Grazie a uno stadio di uscita push-pull e al supporto integrato per i Distributed Clocks (DC), questo terminale garantisce una precisione di sincronizzazione inferiore al microsecondo, eliminando efficacemente il jitter associato ai tempi di ciclo standard dei bus di campo.

Configurazione tecnica

L'architettura hardware dell' EL2262 è ottimizzata per l'elaborazione dei segnali ad alta velocità e utilizza una tecnologia di collegamento a 4 fili per garantire l'integrità del segnale. La funzione principale di "oversampling" consente di scrivere un multiplo intero (n = 1 to 1000) degli stati di uscita all'interno di un singolo ciclo PLC. Il terminale è dotato di un robusto stadio di uscita push-pull, in grado di gestire 0,5 A per canale, rendendolo compatibile con carichi resistivi, induttivi e a lampada. Per facilitare le operazioni di temporizzazione complesse, l'immagine di processo include un CycleCounter a 32 bit e uno StartTimeNextOutput a 32 bit, fornendo al controller master un feedback preciso su quando inizierà la sequenza di uscita successiva. Il modulo integra inoltre la protezione contro i cortocircuiti e la protezione contro l'inversione di tensione, garantendo affidabilità a lungo termine in ambienti elettricamente rumorosi.

Specifiche tecniche

Domande frequenti tecniche

In che modo l'oversampling differisce dalle uscite digitali standard?

In un'uscita standard, lo stato del terminale cambia una volta per ciclo EtherCAT. Con l' EL2262, il controller invia un "buffer" di stati (fino a 1000), che il terminale esegue quindi a un intervallo di sottociclo fisso (fino a 1 microsecondo), consentendo una risoluzione temporale molto più elevata rispetto al ciclo del bus di campo stesso.

Quali sono i requisiti per utilizzare la velocità di uscita di 1 Msample/s?

Per raggiungere la velocità massima, il master EtherCAT deve supportare i Distributed Clocks (DC). L'utente deve configurare il fattore di oversampling nel TwinCAT System Manager in modo che corrisponda alla risoluzione temporale desiderata e assicurarsi che la CPU sia in grado di elaborare gli array di dati alla velocità richiesta.

L'EL2262 può pilotare carichi induttivi senza protezioni esterne?

Sì, il terminale è progettato per gestire carichi induttivi. Tuttavia, per carichi con un'energia di interruzione molto elevata (superiore a 150 mJ/canale), si consiglia un diodo di ricircolo esterno per prevenire l'invecchiamento precoce dello stadio di uscita.

Guida all'ingegneria e all'installazione

• Integrità del cablaggio ad alta velocità: Con velocità di commutazione di 1 MHz, anche una capacità e un'induttanza parassite minime dei cavi possono distorcere la forma d'onda di uscita. Utilizzare cavi schermati di alta qualità e a bassa capacità e mantenere la distanza tra l' EL2262 e il carico il più breve possibile. Assicurarsi che il riferimento 0V sia collegato direttamente al contatto di alimentazione per ridurre al minimo il ground bounce.

• Configurazione push-pull: Poiché il terminale utilizza uno stadio di uscita push-pull, pilota attivamente il segnale sia al livello alto sia al livello basso. Ciò garantisce fronti molto più puliti e tempi di commutazione più rapidi rispetto a una tipica uscita che fornisce corrente soltanto, ma assicurarsi che anche il carico non tenti di pilotare la linea per evitare conflitti.

• Gestione termica: L' EL2262 può generare una quantità significativa di calore quando commuta ad alte frequenze (1 Msample/s) su carichi massimi. Se entrambi i canali vengono utilizzati con cicli di lavoro elevati, assicurare una distanza minima di 10 mm dai moduli ad alta potenza adiacenti e verificare che la temperatura ambiente dell'armadio non superi 55 Celsius.

• Configurazione di TwinCAT: Verificare sempre "StartTimeNextOutput" nel codice PLC. Questo timestamp è fondamentale per sincronizzare la sequenza di uscita ad alta velocità con altri componenti sincronizzati tramite DC, come i terminali di ingresso con oversampling EL1262 o gli assi degli azionamenti.
