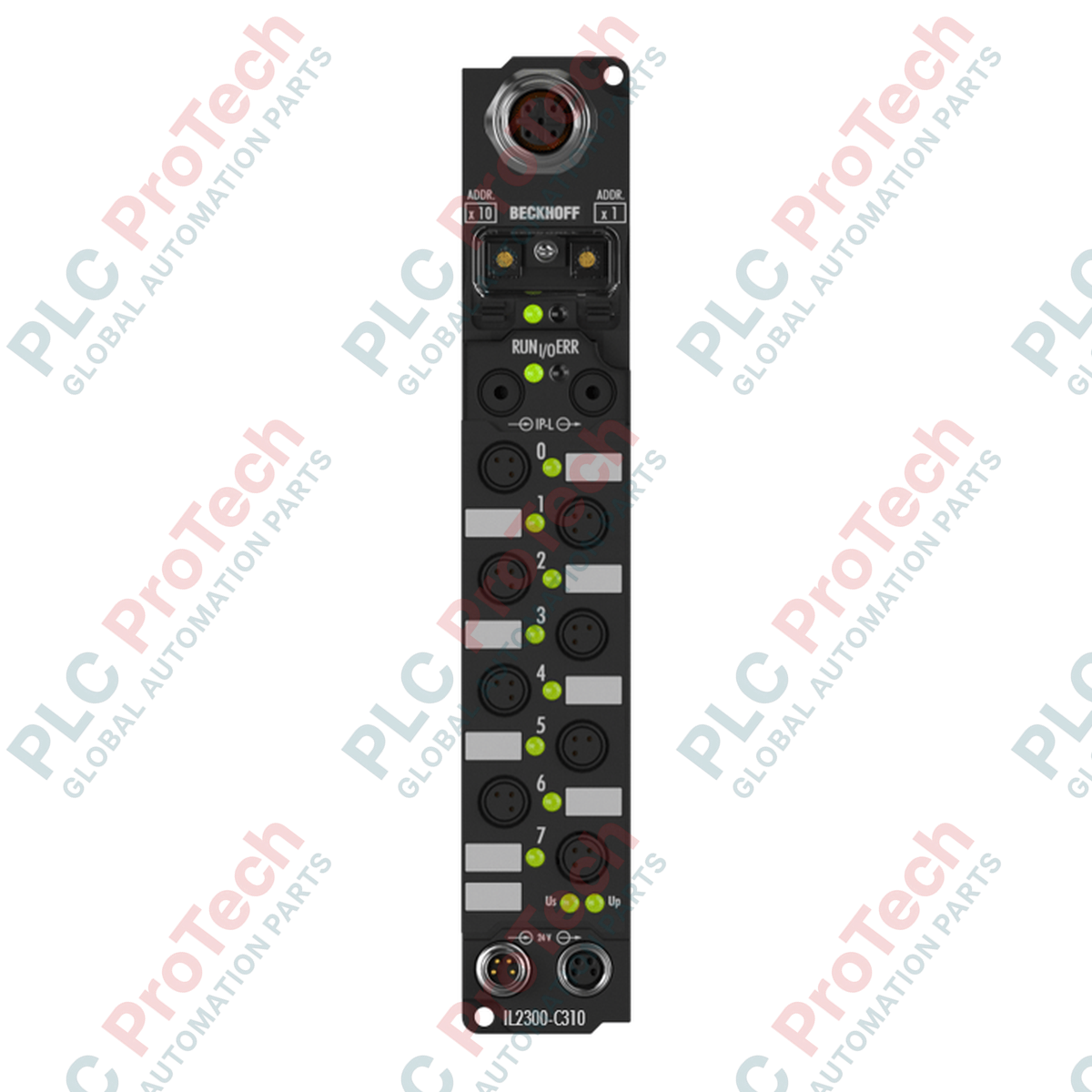

Beckhoff IL2300-C310 Fieldbus Box PLC

Descrizione

Il routing decentralizzato dei segnali negli ambienti automatizzati più impegnativi è gestito direttamente a livello macchina dal Beckhoff IL2300-C310, un robusto box PLC con fieldbus PROFIBUS DP. Progettato per eliminare la necessità di quadri di comando protettivi, questo modulo presenta un involucro IP67 altamente resistente e gestisce le comunicazioni utilizzando profili di supporto fisico standard. Le configurazioni essenziali del sistema e le modifiche alla configurazione possono essere eseguite facilmente tramite l'utility software KS2000 o direttamente mediante i parametri del livello di controllo. Supporta le estensioni DP-V1 per una diagnostica avanzata, risultando una scelta efficiente per architetture con topologie complesse che richiedono intelligenza industriale distribuita.

Caratteristiche

• Rilevamento automatico della velocità di trasmissione: rileva e si adatta automaticamente alle velocità di trasferimento del bus in ingresso fino a 12 Mbaud.
• Supporto alle estensioni DP-V1: consente il trasferimento dati aciclico per configurazioni avanzate, parametrizzazione e feedback diagnostico.
• Robusta protezione ambientale: classificato IP65, IP66 e IP67 per gli ambienti industriali, protegge dall'ingresso di polvere e dai getti d'acqua ad alta pressione.
• Ingombro standardizzato compatto: progettato per il montaggio diretto sul telaio della macchina, riducendo al minimo la lunghezza dei cavi e lo spazio nel quadro.
• Disposizione standardizzata dei connettori: utilizza connettori circolari industriali M12 e M8 standard per semplificare i cicli di sostituzione e installazione.

Applicazioni

• Linee di produzione automatizzate e linee di assemblaggio robotizzate che richiedono architetture con nodi distribuiti.
• Macchinari per l'imballaggio, sistemi soggetti a forti vibrazioni e trasportatori per la movimentazione dei materiali.
• Aree umide e ambienti soggetti a lavaggio, come stabilimenti di trasformazione alimentare o sistemi di dosaggio di sostanze chimiche.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Quando si integra l’IL2300-C310 in architetture di sistema più datate, assicurarsi che il database GSD del master corrisponda alla revisione hardware dell’unità. Sebbene funzioni come unità sostitutiva diretta per i moduli PROFIBUS decentralizzati legacy, verificare il supporto software nei profili di configurazione TwinCAT 2.x o 3.x per garantire offset di indirizzamento appropriati per topologie I/O complesse.

Problemi applicativi e note ingegneristiche

Tenere presente che, sebbene il modulo disponga di un robusto grado di protezione IP67, l’accumulo locale di calore all’interno di punti di montaggio densi e non ventilati può ridurre la durata operativa dell’unità. Assicurarsi che le apparecchiature adiacenti che producono calore siano sufficientemente distanziate. Non superare la corrente massima di passaggio dei sensori pari a 0,5 A; il tentativo di alimentare più sensori per impieghi gravosi da un’unica derivazione di alimentazione collegata in cascata attiverà condizioni di sovracorrente.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi PROFIBUS M12 preassemblati di alta qualità per evitare disadattamenti d’impedenza alle velocità elevate in Mbaud. Se l’interfaccia di comunicazione funziona in modo irregolare, verificare che la terminazione sia corretta. Utilizzare una terminazione attiva a entrambe le estremità fisiche del segmento di rete PROFIBUS. Serrare correttamente i connettori M8 e M12 per impedire l’ingresso di umidità nei pin inutilizzati.

Linee guida per l’installazione
