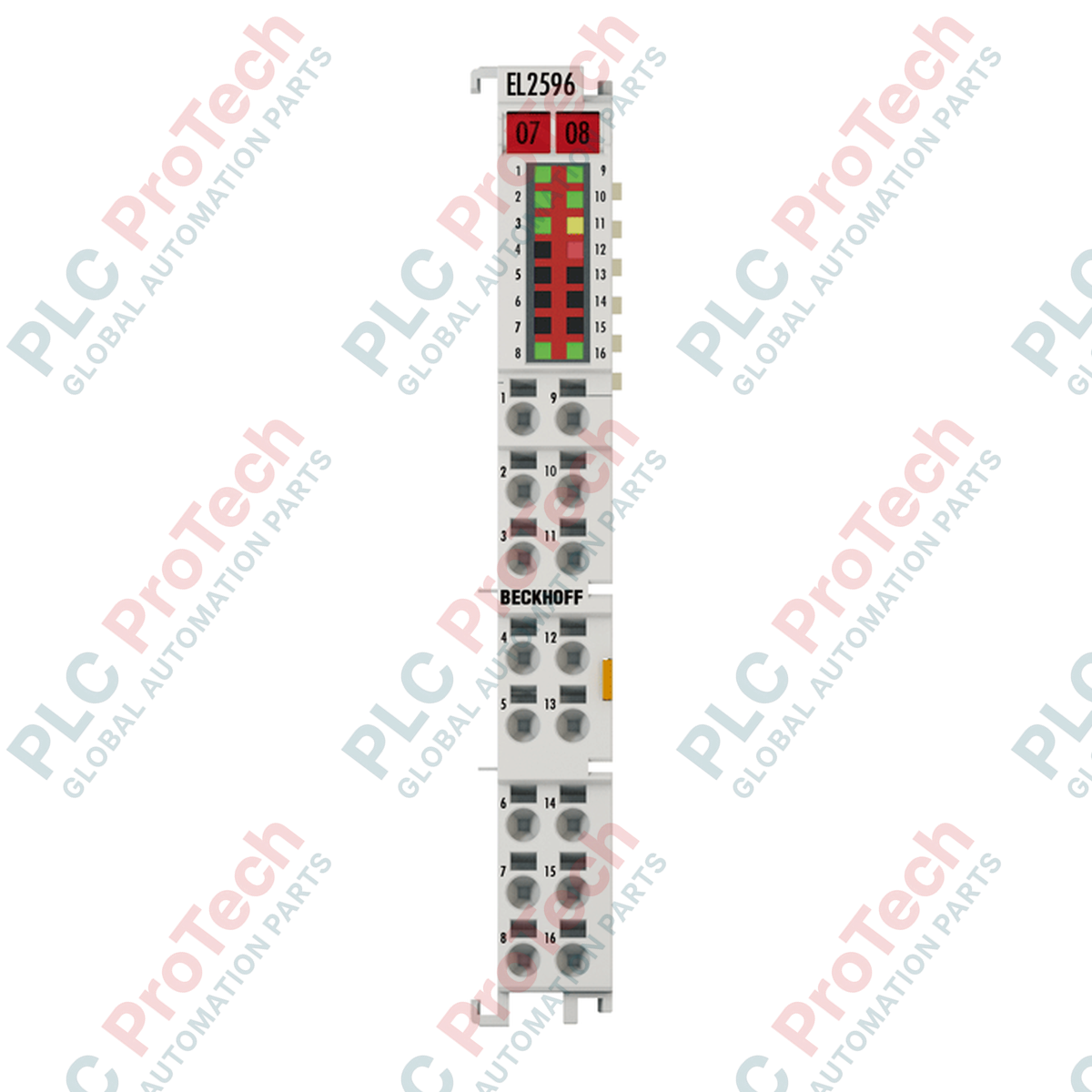

Beckhoff EL2596-0010 Modulo di uscita LED a 1 canale, terminale EtherCAT

SKU EL2596-0010

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL2596-0010
Country of origin:Germany
Product Type: Terminali EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Fornendo il controllo diretto della corrente e una temporizzazione precisa degli impulsi per i sistemi di visione artificiale industriale ad alta velocità, Beckhoff EL2596-0010 è un terminale EtherCAT altamente specializzato, progettato per il controllo dell'illuminazione a LED. Questo modulo ad alta densità funziona fino a 48 V DC ed eroga fino a 3 A in modalità a impulsi, consentendo la sincronizzazione diretta con le telecamere industriali. Grazie ai Distributed Clocks, il terminale raggiunge una precisione di attivazione e sincronizzazione inferiore a 1 microsecondo, risultando ideale per le linee di ispezione ad alta velocità. Supporta diverse modalità operative, tra cui tensione costante, corrente costante e modulazione della larghezza d'impulso (PWM), oltre a ingressi e uscite di trigger integrati per semplificare l'interfacciamento tra telecamera e illuminazione senza i ritardi di un controller esterno.

Caratteristiche

Uscita LED a 1 canale: Offre un controllo flessibile dell'illuminazione con modalità continua o a impulsi ad alta intensità.
Sincronizzazione integrata: I Distributed Clocks integrati garantiscono una precisione di sincronizzazione fino a meno di 1 microsecondo.
Modalità di controllo flessibili: Configurabile tramite CoE (CoE - CAN over EtherCAT) per il funzionamento a corrente costante, tensione costante o PWM ad alta frequenza.
Attivazione diretta della telecamera: Dispone di 1 ingresso di trigger isolato elettricamente (dalla telecamera) e 1 uscita di trigger isolata elettricamente (verso la telecamera) per eliminare gli stadi di ritardo esterni.
Alloggiamento HD compatto: Custodia in policarbonato ad alta densità, larga 12 mm, con LED di segnalazione integrati per la diagnostica dello stato dei canali.
Diagnostica in tempo reale: Ampi parametri di monitoraggio diagnostico disponibili tramite EtherCAT, per verificare i limiti di tensione, i circuiti aperti e i guasti da sovratemperatura.

Applicazioni

Sistemi di visione artificiale industriale ad alta velocità
Unità di ispezione ottica automatizzata (AOI)
Scansione dei wafer nella produzione di semiconduttori
Controllo dell'illuminazione a LED RGB e ad anodo comune
Stazioni di ispezione con telecamere sincronizzate da più angolazioni

Specifiche tecniche

Parametro	Valore della specifica
Produttore	Beckhoff
Numero modello	EL2596-0010
Tipo di uscita	Uscita LED a 1 canale
Tecnologia di collegamento	2 fili
Intervallo della tensione di ingresso	48 V DC (-15% / +20%)
Intervallo della tensione di uscita	Da 0 a (tensione di ingresso - 2 V)
Corrente di uscita max. (continua)	Da 0 a 1,2 A
Corrente di uscita max. (modalità impulsata)	Da 0 a 3 A (a seconda della tensione di uscita e del duty cycle)
Distributed Clocks (DC)	Sì, precisione inferiore a 1 microsecondo
Tempi di commutazione	TON tipico: inferiore a 1 us, TOFF: inferiore a 1 us
Intervallo di durata dell'impulso	Da 25 microsecondi a 10 secondi
Uscita trigger (alla telecamera)	1 isolato elettricamente, max. 10 mA push-pull, 10-24 V DC
Ingresso trigger (dalla telecamera)	1 isolato elettricamente, tip. 3 mA, 4-24 V DC
Consumo di corrente E-bus	265 mA tipici
Carico di corrente dei contatti di alimentazione	Max. 10 A
Isolamento elettrico	500 V (E-bus / potenziale di campo)
Grado di protezione	IP20
Temperatura di esercizio / stoccaggio	Da 0 a +55 °C / da -25 a +85 °C
Materiale	Policarbonato
Dimensioni (L x A x P)	12 mm x 100 mm x 68 mm
Peso netto dell'unità	55 g
Peso di spedizione (calcolato)	2,0 kg (imballaggio per l'esportazione sicuro incluso)

Morsetti di cablaggio e collegamento

Tipo di conduttore	Sezione trasversale (metrica)	Sezione trasversale (AWG)
Cavo rigido (s)	Da 0,08 a 1,5 mm²	Da AWG 28 a 16
Cavo a trefoli (st)	Da 0,25 a 1,5 mm²	Da AWG 22 a 16
Flessibile con capocorda (f)	Da 0,14 a 0,75 mm²	Da AWG 26 a 19
Lunghezza di spelatura	Da 8 a 9 mm

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EL2596-0010 opera all'interno delle reti EtherCAT standard e richiede un accoppiatore Beckhoff compatibile (come EK1100 o EK1200) o un PC Embedded. Nella migrazione da schede di uscita analogiche legacy o moduli PWM utilizzati per la regolazione dell'intensità luminosa (come EL2502), l'EL2596-0010 offre tempi di risposta nettamente superiori e linee hardware dedicate per il triggering della telecamera, rendendo superflui i generatori di impulsi esterni. Assicurarsi che la versione di TwinCAT sia aggiornata (si consiglia TwinCAT 3.1 o superiore) per sfruttare appieno i file di descrizione XML del dispositivo per le configurazioni CoE.

Errori di applicazione e note ingegneristiche

Sebbene il modulo possa erogare fino a 3 A in modalità impulsata, gli ingegneri devono calcolare con precisione il profilo termico e il ciclo di lavoro. Il superamento del ciclo di lavoro massimo consentito a correnti elevate può causare guasti dovuti allo spegnimento termico. Durante la configurazione dell’uscita LED, verificare se la sorgente di illuminazione richiede corrente costante o tensione costante; la selezione della modalità errata nella directory CoE può sovralimentare e danneggiare i sensibili array di LED. Inoltre, quando si assorbono correnti continue a pieno carico di 10 A attraverso i contatti di alimentazione, assicurarsi che all’interno dell’involucro sia presente una ventilazione adeguata.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare che il rumore EMI ad alta frequenza interferisca con i segnali di trigger della telecamera, utilizzare sempre cavi a doppino intrecciato schermato (STP) per i circuiti di ingresso e uscita del trigger. Se si opera alla frequenza massima, mantenere la lunghezza del cavo del trigger della telecamera inferiore a 10 metri. Quando si cablano conduttori rigidi o flessibili nei collegamenti dei morsetti High-Density push-in, utilizzare un cacciavite dedicato a lama piatta per premere delicatamente il meccanismo a molla. In questo modo si evita di danneggiare il gruppo di serraggio interno.

Linee guida per l’installazione

AVVERTENZA CRITICA: Assicurarsi che l’intero quadro elettrico e tutti gli alimentatori di campo che alimentano il segmento di morsetti EtherCAT siano completamente disalimentati prima di montare, rimuovere o cablare l’EL2596-0010. La sostituzione a caldo dei moduli o il cablaggio sotto tensione dell’ingresso a 48 V CC possono causare archi elettrici distruttivi, danni irreparabili al modulo o un guasto hardware immediato.

1

Montare il morsetto su una guida DIN da 35 mm conforme alla norma EN 60715. Allineare il collegamento laterale a incastro maschio-femmina e premere saldamente fino a quando il meccanismo di bloccaggio scatta in posizione.

2

Realizzare i collegamenti E-bus facendo scorrere orizzontalmente il modulo contro il morsetto EtherCAT adiacente fino a quando i contatti non sono completamente a contatto.

3

Collegare l’alimentatore di campo da 48 V CC agli ingressi dei morsetti, prestando attenzione a rispettare le tolleranze della tensione nominale (-15% / +20%).

4

Collegare le linee di uscita dei LED e le linee di trigger della telecamera utilizzando lunghezze di spelatura corrette (da 8 a 9 mm) e terminazioni delle schermature per prevenire l’accoppiamento elettromagnetico.

FAQ

Qual è la differenza principale tra la corrente di uscita pulsata e quella continua per questo terminale?

In modalità continua, il terminale eroga fino a 1,2 A. In modalità pulsata, può fornire fino a 3 A. Tuttavia, la modalità pulsata dipende fortemente dalla tensione di uscita e dal ciclo di lavoro per evitare danni termici al modulo.

Come si seleziona la modalità di funzionamento a corrente costante o a tensione costante?

Le modalità vengono configurate tramite programmazione in TwinCAT, nella directory online CoE (CAN over EtherCAT). Assicurarsi di impostare la modalità corretta in base alle specifiche dei LED prima di abilitare il canale.

L'EL2596-0010 richiede contatti di alimentazione esterni?

Il terminale utilizza l'alimentazione esterna a 48 V CC, collegata direttamente ai punti del terminale, per alimentare il canale LED. I collegamenti E-bus interni alimentano solo la logica di comunicazione del modulo.

Qual è il ruolo dei Distributed Clocks (DC) in questo modulo di uscita LED?

I Distributed Clocks sincronizzano l'uscita di trigger e la generazione degli impulsi con altri nodi della rete, come ingressi di telecamere o assi di movimento, con una precisione inferiore al microsecondo, eliminando il jitter nelle linee di ispezione ad alta velocità.
