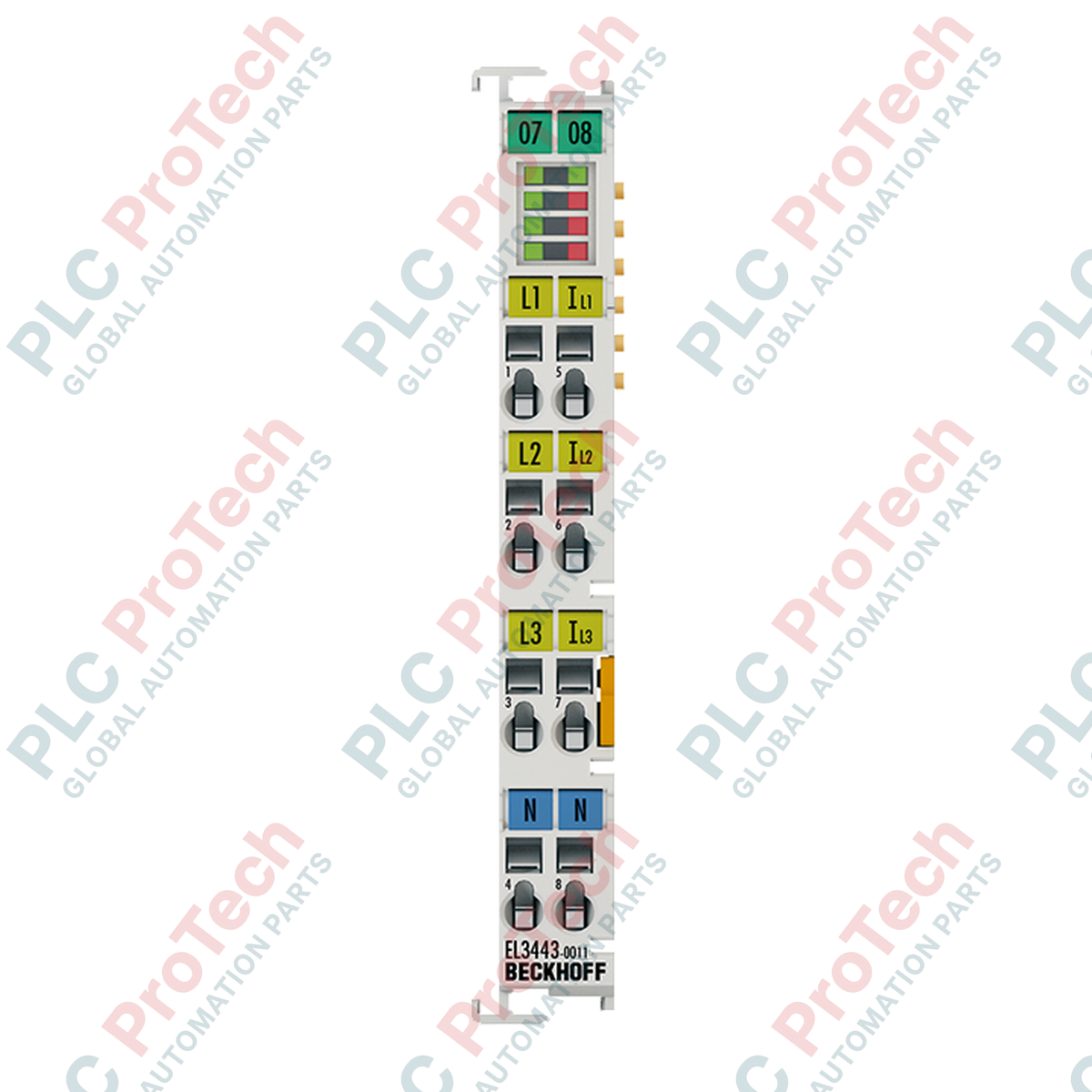

Beckhoff EL3443-0011 Terminale EtherCAT di misura della potenza con ingresso analogico a 3 canali

SKU EL3443-0011

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3443-0011
Country of origin:Germany
Product Type: Terminali EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 120 mm x 80 mm x 25 mm
Shipping port: Xiamen
Warranty: 12 months

Progettato per un'analisi precisa delle reti AC/DC trifase, il Beckhoff EL3443-0011 funziona come terminale di misura della potenza ad alte prestazioni all'interno del sistema I/O EtherCAT. Questo modulo consente la misura diretta della corrente e della tensione nelle reti di alimentazione, calcolando i principali parametri elettrici ad alta risoluzione e trasmettendoli direttamente al controller tramite il bus EtherCAT ad alta velocità.

Caratteristiche principali

Misura della tensione a 3 canali e della corrente a 3 canali per un'analisi completa della potenza trifase.
Conversione analogico-digitale ad alta risoluzione a 24 bit per una diagnostica precisa della rete.
Calcolo completo dei parametri, inclusi potenza attiva, reattiva e apparente, energia, cos phi, frequenza e analisi delle armoniche fino alla 40ª armonica.
Funzionalità di monitoraggio della rete con rilevamento preciso dell'attraversamento dello zero della tensione.
Supporta il funzionamento monofase opzionale per un'integrazione versatile nel sistema.

Applicazioni

Sistemi industriali di monitoraggio della potenza e gestione dell'energia (EMS).
Analisi della qualità della rete negli impianti di produzione e nelle sottostazioni.
Monitoraggio dei consumi a livello macchina e manutenzione predittiva.
Integrazione con turbine eoliche, inverter solari e gruppi elettrogeni.

Specifiche tecniche

Parametro	Specifiche
Produttore	Beckhoff
Modello	EL3443-0011
Numero di ingressi	3 x corrente, 3 x tensione
Tecnologia	Misura della potenza trifase
Tensione di misura	max. 480 V AC trifase (ULX-N: max. 277 V AC / 240 V DC)
Corrente di misura	100 mA (AC/DC), tramite trasformatori di misura x A / 100 mA
Risoluzione	24 bit
Errore di misura	0.3% rispetto al valore di fondo scala (U/I), 0.6% del valore calcolato
Intervallo di aggiornamento	Un periodo della rete (20 ms a 50 Hz)
Tempo di aggiornamento	Sincronizzato con la rete
Isolamento elettrico	2500 V
Consumo di corrente E-bus	tip. 120 mA
Temperatura di esercizio	0 to +55 degC
Temperatura di stoccaggio	-25 to +85 degC
Umidità relativa	95 %, senza condensa
Resistenza a vibrazioni/urti	Conforme a EN 60068-2-6 / EN 60068-2-27
Materiale	Policarbonato
Dimensioni (W x H x D)	12 mm x 100 mm x 68 mm
Peso di spedizione	2.0 kg
Dimensioni della confezione (calcolate)	120 mm x 80 mm x 25 mm

Specifiche di collegamento

Tipo di conduttore	Intervallo della sezione trasversale	Lunghezza di spelatura
Conduttore rigido (s)	0,08-2,5 mm2 (AWG 28-14)	8-9 mm
Conduttore a trefoli (st)	0,08-2,5 mm2 (AWG 28-14)	8-9 mm
Conduttore flessibile con puntalino (f)	0,14-1,5 mm2 (AWG 26-16)	8-9 mm

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EL3443-0011 è calibrato specificamente per le uscite secondarie da 100 mA dei trasformatori di corrente (CT). Non deve essere confuso con il modello standard EL3443-0000 (che supporta CT da 1 A o 5 A). Il collegamento diretto di un CT da 1 A/5 A all'EL3443-0011 saturerà gli ingressi e può danneggiare permanentemente i resistori shunt interni.

Problemi applicativi e note di progettazione

Quando si misurano reti fortemente distorte, assicurarsi che l'analisi armonica (fino alla 40ª armonica) non superi la larghezza di banda di elaborazione del tempo di ciclo TwinCAT. Se i tempi di ciclo sono impostati su valori troppo bassi, i caricamenti CoE ad alta frequenza dei dati armonici possono causare timeout di comunicazione dell'E-bus.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi sempre che la polarità del trasformatore di corrente (K-L / P1-P2) corrisponda all'assegnazione delle fasi della tensione. Una polarità errata o fasi non corrispondenti provocheranno letture negative della potenza attiva e calcoli errati del fattore di potenza (cos phi) nel TwinCAT System Manager.

Linee guida per l'installazione

AVVERTENZA CRITICA: Rischio di scosse elettriche mortali e distruzione dell'apparecchiatura. Disalimentare sempre tutte le linee di misura della tensione e i circuiti primari dei trasformatori di corrente prima di installare, rimuovere o cablare il terminale. Non aprire mai il circuito secondario di un trasformatore di corrente attivo, poiché si verificheranno tensioni a circuito aperto pericolosamente elevate. Assicurarsi che i contatti di alimentazione dell'E-bus siano completamente isolati prima del montaggio.

1

Montare l'EL3443-0011 su una guida DIN standard da 35 mm (conforme alla norma EN 60715) facendolo scorrere fino all'innesto sicuro del meccanismo di blocco.

2

Collegare le linee di misura della tensione ai terminali designati, assicurando la corretta assegnazione delle fasi (L1, L2, L3, N).

3

Collegare le uscite secondarie da 100 mA dei trasformatori di corrente agli ingressi di corrente, rispettando la corretta polarità.

4

Accendere l'E-bus e configurare i parametri del terminale nel TwinCAT System Manager, impostando i corretti rapporti di trasformazione.

FAQ

Qual è la tensione nominale massima dell'EL3443-0011?

Il terminale supporta una tensione di misura massima di 480 V CA trifase. Per le applicazioni UL, la tensione massima fase-neutro è di 277 V CA e 240 V CC.

Posso utilizzare trasformatori di corrente standard da 1 A o 5 A con questo modulo?

No, questo modello è progettato specificamente per ingressi di corrente secondaria CA/CC da 100 mA. Il collegamento diretto di trasformatori da 1 A o 5 A danneggerebbe il circuito interno dello shunt.

Quali parametri vengono calcolati dal processore interno?

Calcola la potenza/energia attiva, reattiva e apparente, il fattore di potenza (cos φ), la frequenza, la distorsione armonica totale (THD) e le singole armoniche fino alla 40ª armonica.

View all FAQs →
