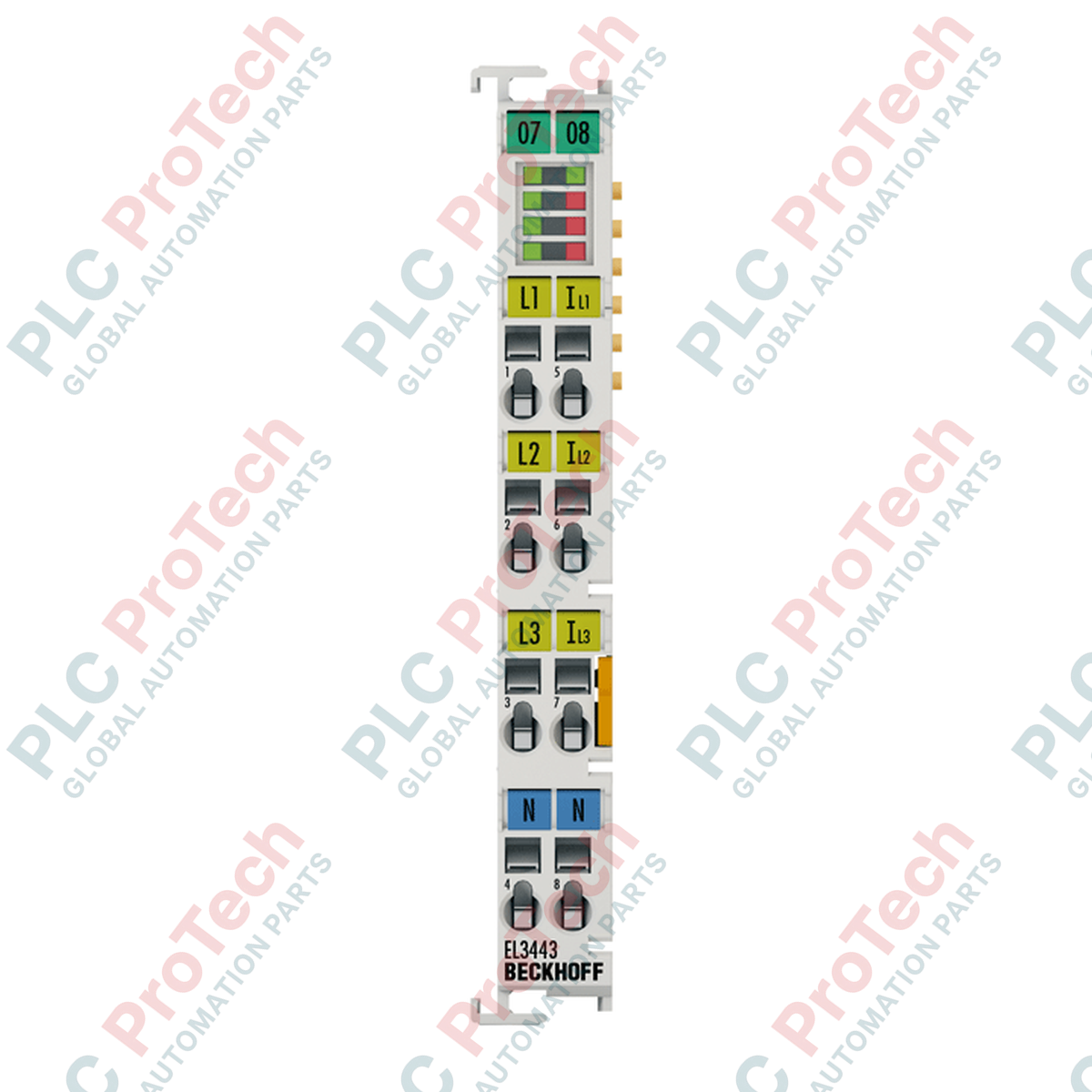

BECKHOFF EL3443 Terminale EtherCAT per la misurazione della potenza

Descrizione

Il BECKHOFF EL3443 è un terminale EtherCAT con ingresso analogico a 3 canali, ottimizzato per la misurazione precisa della potenza trifase e l'analisi della rete elettrica. In grado di gestire direttamente o tramite trasformatori di misura tensioni fino a 480 V AC/DC e correnti fino a 1 A AC/DC, fornisce un'acquisizione dati precisa con risoluzione a 24 bit. Questo terminale è uno strumento completo per monitorare il consumo energetico, calcolare i parametri delle prestazioni elettriche e valutare la qualità complessiva della rete elettrica.

Oltre alle misurazioni di base di corrente e tensione, il BECKHOFF EL3443 calcola la potenza attiva, reattiva e apparente, nonché l'energia attiva, reattiva e apparente. I valori diagnostici aggiuntivi includono l'angolo di fase (cos phi), la frequenza, la distorsione armonica totale (THD) e le singole armoniche fino alla 40ª. Queste funzionalità integrate consentono di monitorare completamente la rete e i carichi senza la necessità di strumenti di misura ausiliari.

Per la sicurezza del sistema e l'integrità della comunicazione, il terminale offre un isolamento elettrico di 2500 V tra i circuiti di misurazione lato campo e l'E-bus interno. Le funzioni di monitoraggio integrate comprendono la sequenza delle fasi, il guasto di fase, l'asimmetria delle fasi e soglie configurabili di sottotensione o sovratensione. È inoltre disponibile un rilevamento preciso dell'attraversamento dello zero della tensione per applicazioni che richiedono una sincronizzazione accurata.

Caratteristiche

• Misurazione della potenza trifase per reti industriali AC e DC
• Misurazione diretta della tensione fino a 480 V AC trifase (fase-neutro fino a 277 V AC o 240 V DC)
• Misurazione della corrente fino a 1 A AC/DC, ottimizzata per trasformatori di corrente standard
• Conversione del segnale analogico-digitale ad alta risoluzione a 24 bit
• Calcola la potenza/energia attiva, reattiva e apparente, il THD e le armoniche fino alla 40ª
• Monitoraggio diagnostico integrato per guasto di fase, sequenza delle fasi, asimmetria e sovra/sottotensione
• Rilevamento altamente preciso dell'attraversamento dello zero per i segnali di tensione
• Isolamento elettrico di 2500 V per proteggere i dispositivi EtherCAT a valle

Applicazioni

• Gestione dell'energia industriale e sistemi di sotto-misurazione
• Monitoraggio della qualità della rete elettrica e analisi delle armoniche negli impianti di produzione
• Monitoraggio delle condizioni e analisi del carico degli azionamenti e dei motori elettrici
• Profilazione della potenza e ottimizzazione del peak shaving nelle reti di automazione

Specifiche tecniche

Generale

Dati elettrici

Comunicazione e alimentazione

Meccanica e connessioni

Ambientale

Linee guida per l'installazione

1. Assicurarsi che l'intero quadro elettrico industriale sia completamente fuori tensione prima di montare, cablare o configurare il sistema.
2. Ispezionare l'alloggiamento BECKHOFF EL3443 e i connettori con morsetti a molla per verificare l'assenza di danni visibili prima del montaggio.
3. Montare il terminale su una guida DIN standard da 35 mm (EN 60715) agganciandolo in posizione finché il meccanismo di bloccaggio non si innesta saldamente.
4. Assicurare un corretto allineamento affiancato, stabilendo contatti E-bus affidabili e connessioni dei contatti di alimentazione con i terminali EtherCAT adiacenti.
5. Collegare i cavi dei trasformatori di tensione e di corrente ai punti di connessione designati con morsetti a molla, facendo corrispondere attentamente le configurazioni delle fasi L1, L2 e L3.
6. Configurare i parametri del terminale (come le impostazioni del rapporto di trasformazione e i limiti di monitoraggio) in TwinCAT System Manager prima di avviare il sistema.
