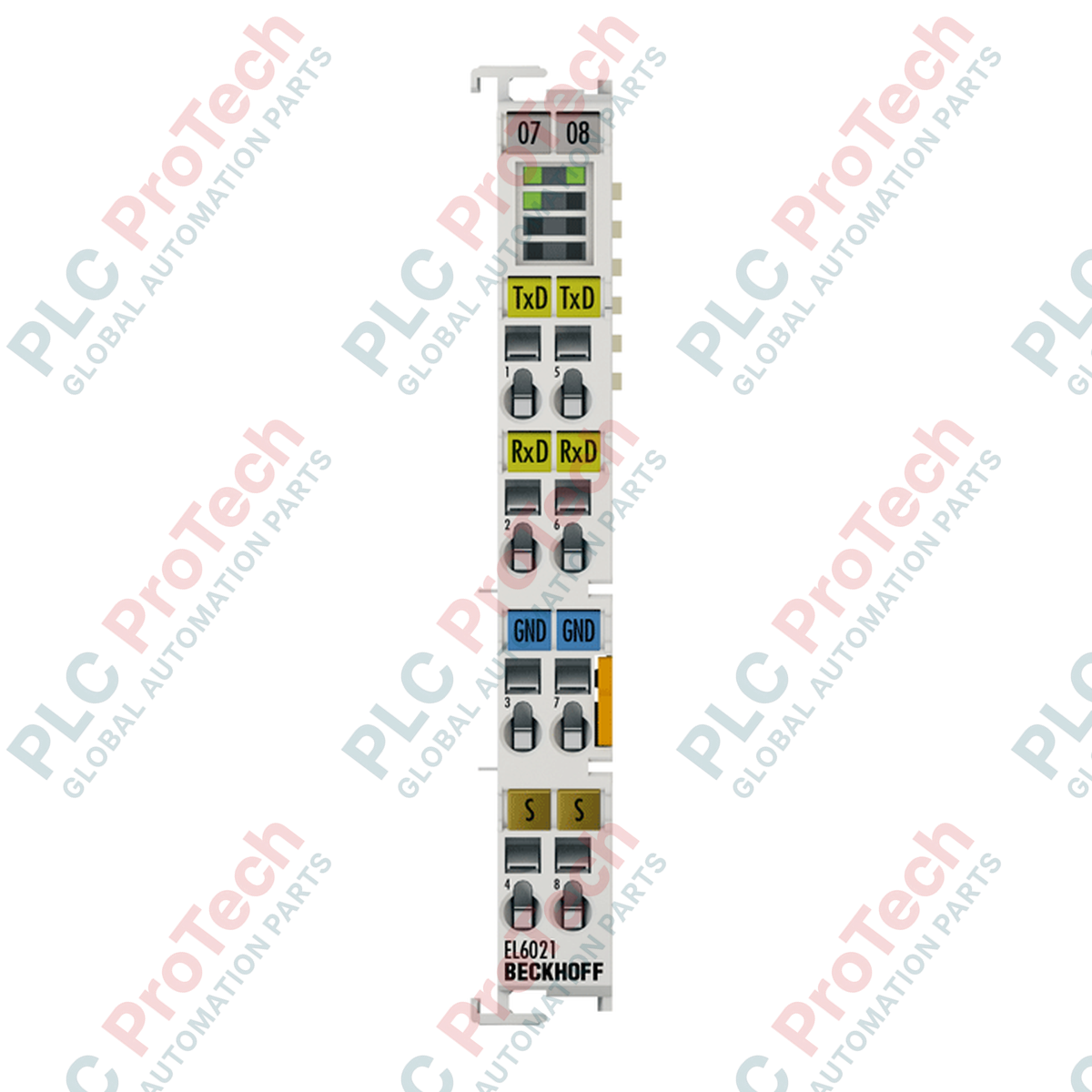

Beckhoff EL6021 terminale EtherCAT, modulo di interfaccia seriale

SKU EL6021

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL6021

  • Country of origin:Germany

  • Product Type: Terminali EtherCAT

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 150 mm x 120 mm x 45 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'integrazione delle connessioni seriali punto-punto in una rete EtherCAT è gestita in modo efficiente dal modulo di interfaccia seriale Beckhoff EL6021, che fornisce un canale di comunicazione ad alte prestazioni per dispositivi RS422 e RS485. Operando come terminale di comunicazione a canale singolo, questa unità consente il collegamento diretto e isolato delle apparecchiature seriali all'architettura di controllo decentralizzata. Eseguendo la trasmissione full-duplex o half-duplex tramite segnalazione differenziale bilanciata, garantisce un trasferimento dati affidabile anche in ambienti soggetti a forti interferenze elettromagnetiche. Il dispositivo elimina completamente la necessità di configurare indirizzi locali, consentendo di parametrizzare tutte le variabili funzionali e i comportamenti del protocollo tramite il sistema PLC master.

Caratteristiche

  • Standard seriali flessibili: dispone di un'interfaccia hardware RS422 o RS485 selezionabile, configurata direttamente tramite software.
  • Velocità di trasmissione configurabili: supporta diverse velocità da 2.400 a 115.200 baud per un'ampia compatibilità.
  • Architettura buffer robusta: il buffer di ricezione integrato da 864 byte e quello di trasmissione da 128 byte impediscono la perdita di dati durante i picchi di elaborazione.
  • Isolamento galvanico: offre un isolamento elettrico di 500 V tra la logica interna dell'E-bus e le linee di segnale esterne.
  • Terminazione a molla: utilizza contatti dei morsetti azionati a molla per connessioni affidabili dei cavi, resistenti alle vibrazioni intense.
  • Formato compatto: la larghezza standard di 12 mm ottimizza lo spazio di montaggio nei pannelli di controllo ad alta densità.

Applicazioni

  • Integrazione di scanner per codici a barre e RFID: trasmissione seriale in tempo reale dei dati provenienti direttamente dai dispositivi di scansione logistica al PLC.
  • Sistemi di pesatura industriale: collegamento di bilance digitali, celle di carico e terminali di pesatura tramite RS485 isolata.
  • Controllo di VFD e servoazionamenti: distribuzione punto-punto dei comandi su rete RS485 a controllori motore multi-drop.
  • Reti di sensori ambientali: raccolta di parametri da reti remote di trasmettitori climatici, di pressione e di temperatura.

Specifiche tecniche

Produttore Beckhoff
Numero modello / articolo EL6021
Standard dell'interfaccia 1 x RS422 / RS485
Canali di trasferimento dati TxD e RxD, full-duplex / half-duplex
Velocità di trasferimento dati Da 2.400 a 115.200 baud (predefinito: 9.600 baud, 8 bit di dati, nessuna parità, 1 bit di stop)
Impedenza della linea 120 ohm
Lunghezza massima del cavo Circa 1000 m di doppino intrecciato
Fonte di alimentazione Tramite E-bus (senza contatti di alimentazione esterni)
Consumo di corrente (E-bus) In genere 170 mA
Isolamento elettrico 500 V (E-bus / tensione del segnale)
Buffer dati Buffer di ricezione da 864 byte, buffer di trasmissione da 128 byte
Dimensioni dell'alloggiamento (W x A x P) 12 mm x 100 mm x 68 mm
Sezione del cavo (rigido/flessibile) Da 0,08 a 2,5 mm2 (AWG da 28 a 14)
Sezione del cavo (con puntalino) 0,14–1,5 mm² (AWG 26–16)
Lunghezza di spellatura 8–9 mm
Temperatura di esercizio Da -25 a +60 °C
Temperatura di stoccaggio Da -40 a +85 °C
Umidità relativa 95 percento, senza condensa
Omologazioni e marcature CE, UL, ATEX, IECEx, cFMus
Peso del dispositivo 55 g
Paese di origine Germania
Peso di spedizione (calcolato) 0,15 kg
Dimensioni della confezione (calcolate) 150 mm x 120 mm x 45 mm

Collegamenti e interfacce

Pin del morsetto Assegnazione della modalità RS422 Assegnazione della modalità RS485
1 RxD+ (ricezione dati positiva) RxD/TxD-B (dati positivi)
5 RxD- (ricezione dati negativa) RxD/TxD-A (dati negativi)
2 TxD+ (trasmissione dati positiva) Non utilizzato
6 TxD- (trasmissione dati negativa) Non utilizzato
3 GND (massa del segnale) GND (massa del segnale)
7 Schermo Schermo
4 / 8 Punti di collegamento dello schermo Punti di collegamento dello schermo

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modulo offre una mappatura software identica a quella della versione ES6021. Mentre l'EL6021 dispone di terminazioni integrate con morsetti a tensione di molla, l'ES6021 offre morsettiere estraibili per accelerare le sostituzioni fisiche. Quando si sostituiscono revisioni precedenti di questo modulo in TwinCAT, verificare la compatibilità della versione della descrizione XML del dispositivo per garantire la corretta mappatura della struttura PDO (Process Data Object).

Problemi applicativi e note ingegneristiche

Per prevenire la perdita di dati su loop RS485 a lunga distanza, la resistenza di terminazione interna da 120 ohm deve essere attiva alle estremità fisiche. Un errore ingegneristico frequente consiste nel trascurare i tempi di ciclo del PLC; se la velocità di scansione del PLC è significativamente inferiore al tempo di trasmissione del blocco di dati seriali in ingresso, il buffer di ricezione interno da 864 byte traboccherà, causando errori del buffer nella parola di stato. Eseguire i task di elaborazione seriale in sincronia con la velocità di arrivo dei dati.

Suggerimenti per la messa in servizio e il cablaggio

La terminazione di linea per questo modulo è configurata esclusivamente via software tramite la directory CoE (CAN over EtherCAT), indice 0x8000. Assicurarsi che il cavo schermato RS485/RS422 sia collegato direttamente a terra sul morsetto di terra della guida DIN. Le linee seriali non schermate disposte parallelamente ai cavi degli azionamenti a frequenza variabile ad alta corrente possono causare interruzioni della comunicazione o la corruzione dei registri del checksum.

Linee guida per l'installazione

AVVERTENZA CRITICA: Scollegare le alimentazioni primaria e ausiliaria prima di iniziare l'installazione, la rimozione o il cablaggio dei morsetti. La mancata disalimentazione dell'intero quadro di controllo può causare gravi scosse elettriche, corruzione del bus di sistema o danni immediati al modulo logico.
1
Allineare il modulo fianco a fianco con i morsetti EtherCAT esistenti su una guida DIN standard da 35 mm. Fissarlo utilizzando la doppia scanalatura integrata e il collegamento a chiave.
2
Bloccare saldamente il modulo sulla guida finché il fermo arancione non scatta in posizione sopra la flangia della guida.
3
Spellare l'isolamento del filo per 8–9 mm. Azionare il morsetto a molla interno premendo un cacciavite a testa piatta nell'apposita fessura di sgancio del morsetto.
4
Inserire il conduttore spellato nell'ingresso circolare del filo, rimuovere il cacciavite per bloccare il filo in posizione e verificare la resistenza della presa fisica del morsetto.

FAQ

Qual è la differenza principale tra EL6021 ed ES6021?

L'ES6021 dispone di un blocco connettore di cablaggio a innesto per una rapida manutenzione sul campo, mentre l'EL6021 utilizza morsetti standard integrati con serraggio a molla.

Come si abilita la terminazione del bus da 120 ohm su questa interfaccia seriale?

La resistenza di terminazione è controllata via software e configurata tramite la directory online CAN over EtherCAT (CoE) in TwinCAT, all'indice 0x8000.

Questo modulo supporta la trasmissione full-duplex?

Sì, quando configurato in modalità RS422, supporta la comunicazione full-duplex utilizzando linee di trasmissione e ricezione bilanciate e indipendenti.

Il modulo richiede un'alimentazione ausiliaria esterna?

No, è alimentato interamente dalla logica del backplane E-bus interno e consuma in genere 170 mA.
