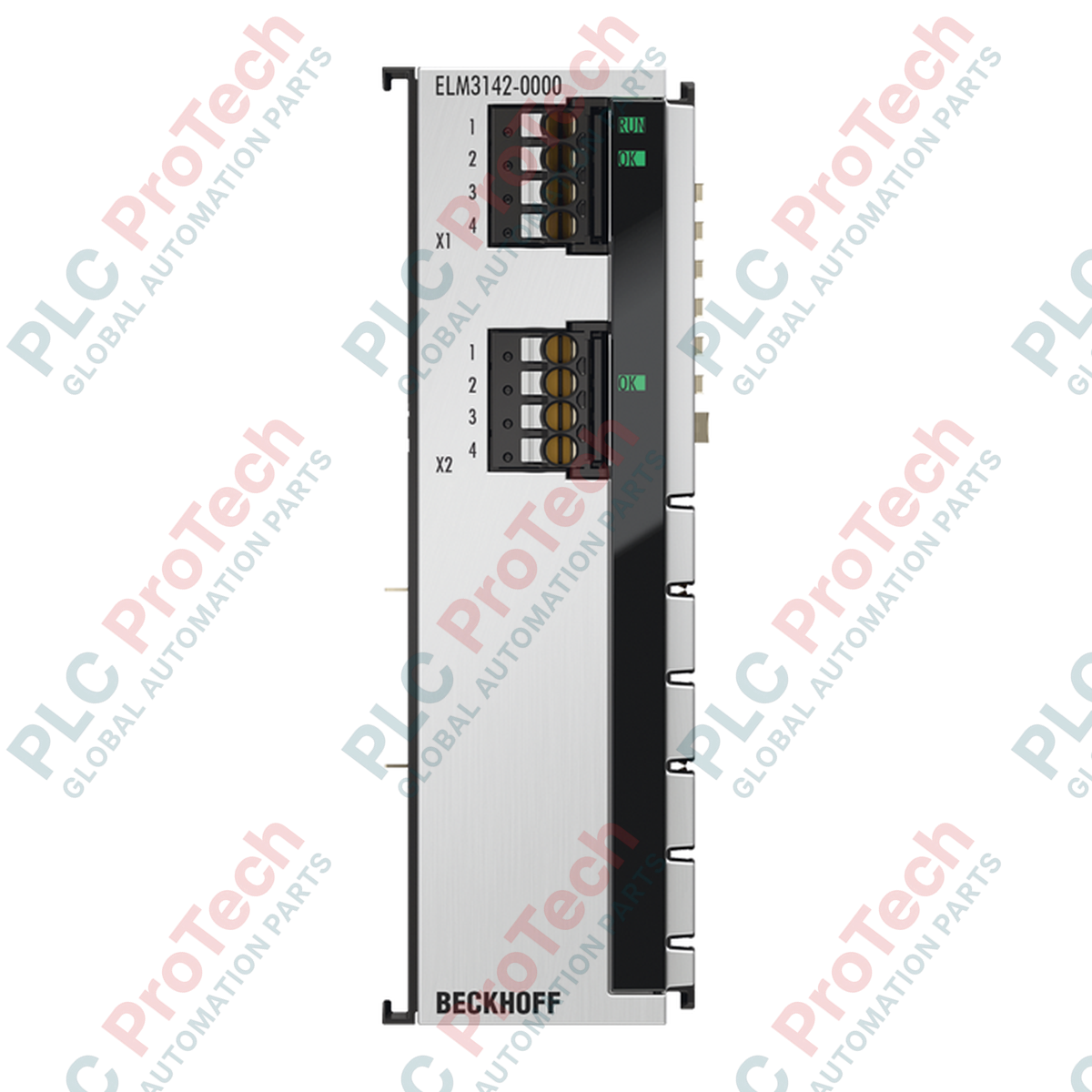

BECKHOFF ELM3142-0000 Terminale di misura multifunzione EtherCAT con ingresso analogico a 2 canali

Descrizione

Il BECKHOFF ELM3142-0000 è un terminale di misura con ingresso analogico multifunzione a 2 canali ad alta precisione della serie ELM, progettato per l'acquisizione di dati industriali e il monitoraggio dei processi nelle reti EtherCAT. Questo terminale offre opzioni di misura versatili, consentendo agli utenti di configurare individualmente ciascun canale per misure di tensione o corrente ad alta precisione. Alloggiato in un resistente involucro in metallo pressofuso di zinco, si integra nei sistemi di controllo industriale che richiedono misure altamente stabili e ad alta risoluzione.

Con una risoluzione di 24 bit e il supporto di frequenze di campionamento fino a 1 ksps (chilo-campioni al secondo) per canale in una configurazione multiplexata, ELM3142-0000 offre un'eccellente fedeltà del segnale. Supporta diversi intervalli di misura della tensione, da ±1,25 V a ±10 V, e la misura della corrente di ±20 mA. La diagnostica funzionale e di connessione, come il rilevamento di cavi interrotti e cortocircuiti, garantisce un'affidabilità operativa a lungo termine, mentre la funzionalità Distributed Clocks offre una precisione di temporizzazione sincronizzata inferiore a 1 microsecondo.

Caratteristiche

• Due canali di ingresso analogici ad alta risoluzione che supportano la misura differenziale.
• Canali configurabili individualmente per misure di tensione (da ±10 V a ±1,25 V) o corrente (±20 mA).
• Risoluzione ad alta precisione di 24 bit (segno incluso) per un'acquisizione dettagliata dei segnali.
• Frequenze di campionamento fino a 1 ksps per canale, con fattori di sovracampionamento da 1 a 20.
• Robusto alloggiamento in metallo pressofuso di zinco, progettato per prestazioni termiche ottimali e schermatura del segnale.
• Diagnostica funzionale e di connessione integrata, inclusa la rilevazione di interruzioni dei cavi e cortocircuiti.
• Interfaccia E-bus con Distributed Clocks integrati per una sincronizzazione precisa inferiore a 1 microsecondo.
• Tecnologia di collegamento push-in con connettore di servizio rimovibile a 4 poli per facilitare la manutenzione.

Applicazioni

• Banchi di prova industriali e sistemi di misura ad alta precisione.
• Acquisizione di segnali analogici multicanale nelle linee di assemblaggio automatizzate.
• Monitoraggio dei processi che richiede letture sincronizzate di tensione e corrente.
• Anelli di regolazione che richiedono elevata stabilità termica e basso errore di misura.

Specifiche tecniche

Specifiche generali

Specifiche del segnale ed elettriche

Meccaniche e ambientali

Certificazioni e omologazioni

Linee guida per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutte le alimentazioni elettriche, sia l'E-bus sia i contatti di alimentazione del campo, siano completamente disattivate prima di montare, rimuovere o cablare il modulo.
2. Montaggio su guida DIN: Montare l'ELM3142-0000 su una guida DIN standard da 35 mm (EN 60715). Utilizzare la doppia scanalatura e il collegamento a chiave laterale per bloccare saldamente i morsetti adiacenti.
3. Collegamenti elettrici: Collegare i conduttori ai morsetti push-in. I conduttori rigidi possono essere inseriti direttamente. I fili a trefoli fini o con capicorda richiedono l'azionamento della molla mediante un piccolo cacciavite. Assicurarsi che la lunghezza di spelatura sia compresa tra 8 e 9 mm.
4. Gestione del connettore di servizio: Utilizzare il connettore di servizio integrato a 4 pin per i collegamenti dei canali. Verificare che tutte le linee di segnale siano mappate correttamente secondo gli schemi elettrici prima di alimentare il sistema.
5. Verifica E-Bus: Accendere il sistema e verificare i LED funzionali. Confermare che gli indicatori diagnostici siano verdi e che il terminale sia riconosciuto nel TwinCAT System Manager tramite la rete EtherCAT.
