Master Lightbus per terminale EtherCAT Beckhoff EL6720

Descrizione

Integrando direttamente le reti Lightbus legacy nelle architetture EtherCAT ad alta velocità, il Beckhoff EL6720 funge da interfaccia di comunicazione deterministica a 1 canale. Operando come terminale master Lightbus, questa unità facilita le comunicazioni ad alta velocità tramite fibra ottica, garantendo la completa immunità alle interferenze elettromagnetiche in ambienti elettrici gravosi. Il Beckhoff EL6720 fornisce un gateway diretto tra i sistemi di controllo EtherCAT basati su TwinCAT e i dispositivi fieldbus Lightbus esistenti, gestendo fino a 254 nodi con sincronizzazione precisa e latenza minima.

Caratteristiche

• Comunicazione ad alta velocità: velocità di trasferimento dati costante di 2,5 Mbaud su reti in fibra ottica.
• Elevata capacità dei nodi: supporta il collegamento di fino a 254 dispositivi fieldbus e un massimo di 65.280 punti I/O.
• Immunità ai disturbi ottici: i connettori standard a doppio canale in fibra ottica riducono al minimo la propagazione dei disturbi elettrici.
• Elaborazione deterministica: utilizza tre canali di comunicazione logici con controllo della priorità per un'esecuzione ottimizzata delle attività.

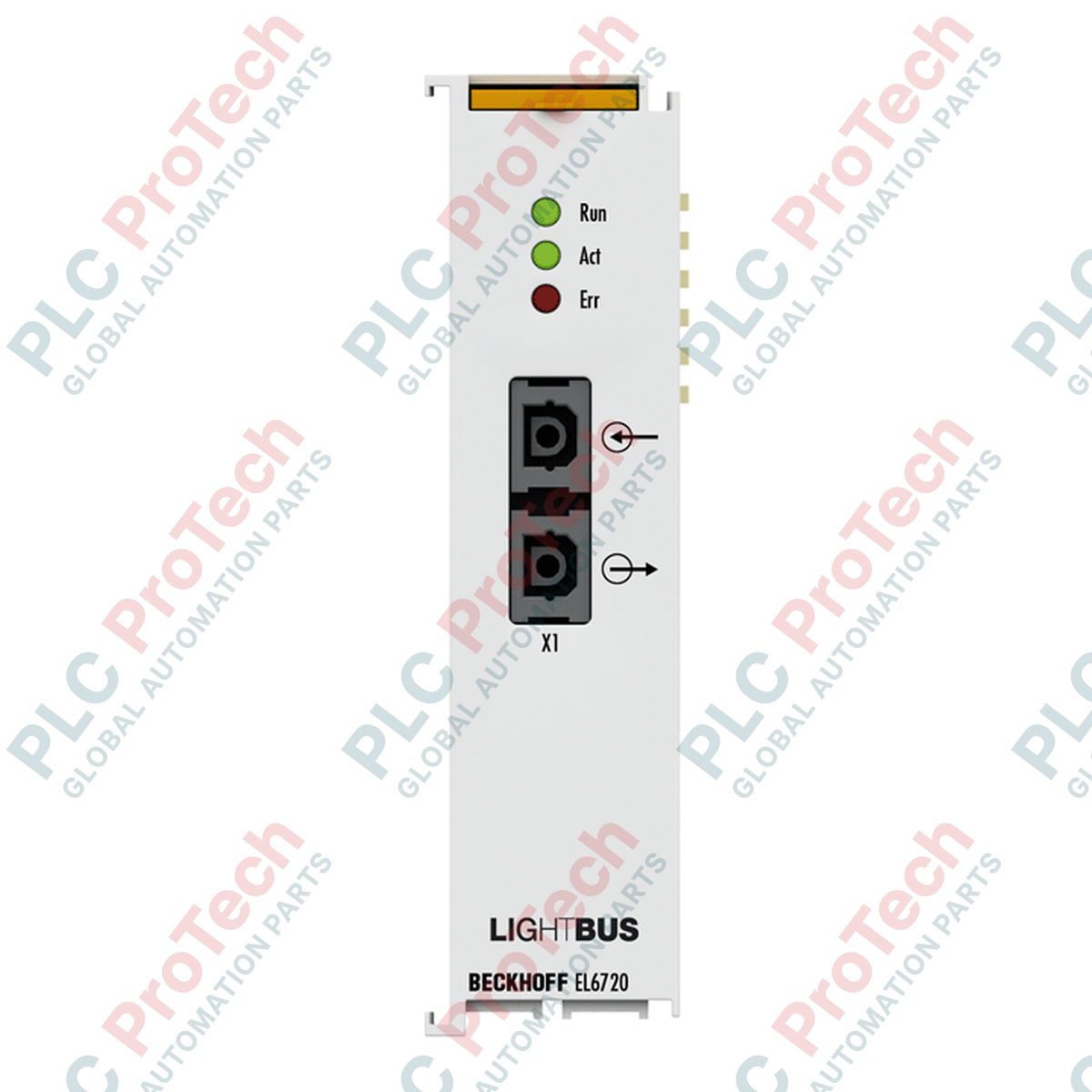

• Monitoraggio dello stato in tempo reale: layout diagnostico integrato con 3 LED sul pannello frontale per la verifica immediata dello stato dell'hardware e della rete.

Applicazioni

• Retrofit e aggiornamento di macchinari Beckhoff Lightbus legacy ad architetture EtherCAT moderne.
• Ambienti industriali gravosi che richiedono un elevato isolamento ottico dai disturbi elettromagnetici.
• Reti I/O distribuite che coprono lunghe distanze all'interno di armadi elettrici di comando ad alta tensione.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'EL6720 sostituisce le schede master PCI obsolete (come la FC2001), trasferendo la funzionalità del controller Lightbus sulla barra DIN standard. TwinCAT 2.11 (o versioni successive) e tutte le versioni di TwinCAT 3 supportano completamente la configurazione di questo modulo. La topologia hardware richiede una configurazione ad anello chiuso; assicurarsi che non vi siano interruzioni nella linea ottica.

Problemi applicativi e note di progettazione

Non superare un raggio di curvatura minimo di 25 mm per le linee in fibra ottica plastica standard (POF). Le curve strette riducono l'intensità luminosa, causando errori intermittenti di framing o stati diagnostici "Ring Interrupted" completi. Verificare sempre la qualità dei tagli di terminazione della POF; i tagli ruvidi o frastagliati riducono drasticamente i margini del segnale di trasmissione.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio iniziale in TwinCAT System Manager, utilizzare la funzione "Scan" nel dispositivo EtherCAT Master. Se l'EL6720 è inizializzato correttamente ma non riesce a rilevare i dispositivi Lightbus a valle, verificare che le fibre Tx e Rx non siano state incrociate all'interfaccia del connettore del terminale.

Linee guida per l'installazione
