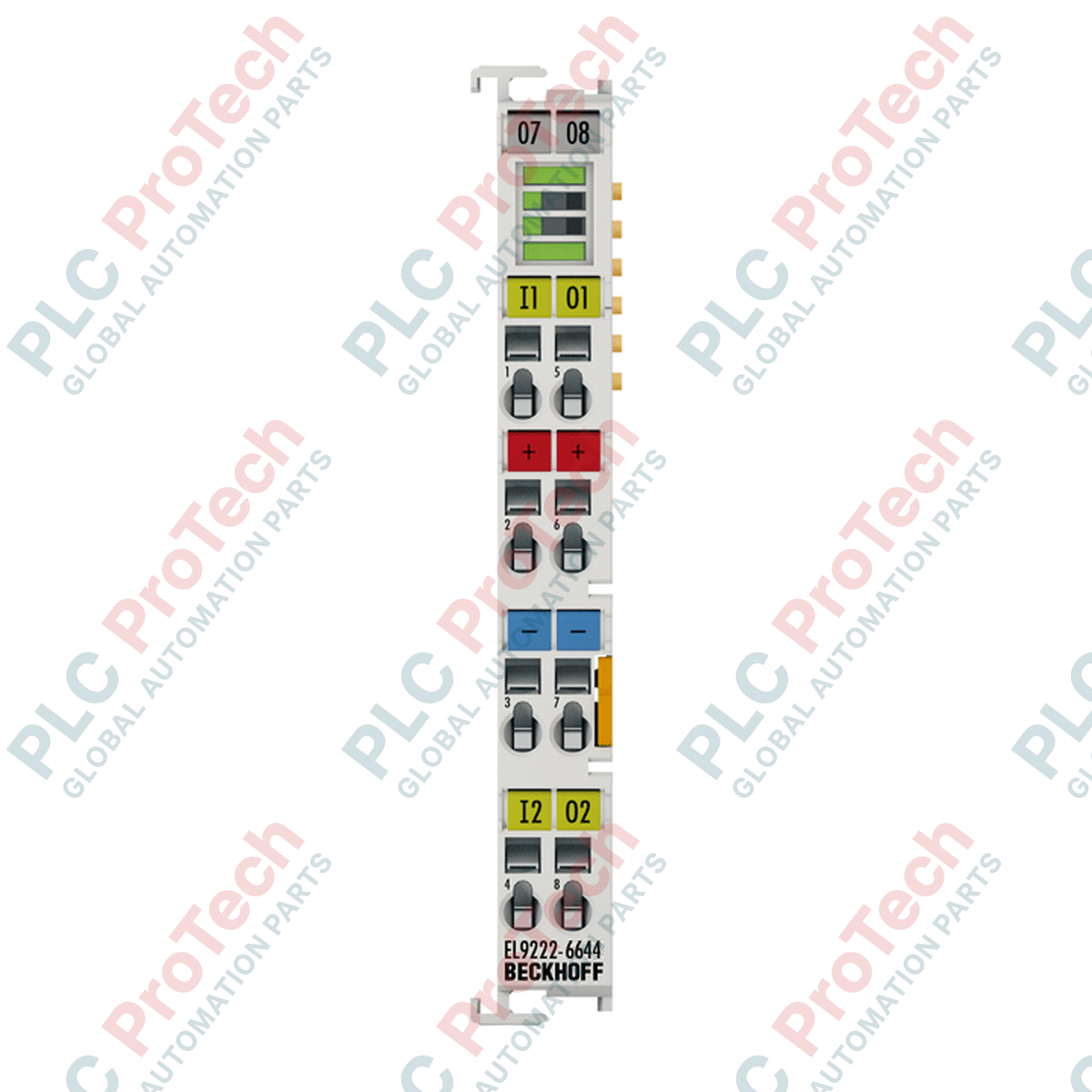

BECKHOFF EL9222-6644 Terminale di protezione da sovracorrente a 2 canali 24 VDC

Panoramica del prodotto

Il EL9222-6644 (EL9222-6644) è un terminale intelligente di protezione elettronica da sovracorrente a 2 canali, progettato per il segmento di alimentazione a 24 VDC del sistema I/O EtherCAT. A differenza degli interruttori magnetotermici standard, questo modulo offre il monitoraggio e l'intervento elettronici precisi e ad alta velocità per due canali indipendenti da 4 A. È un componente essenziale per le architetture di alimentazione distribuita nelle linee di assemblaggio automatizzate, nei macchinari per il confezionamento e nei sistemi di controllo in cui è necessario isolare localmente i guasti per evitare che un singolo cortocircuito provochi il collasso dell'intero bus di controllo CC. Il EL9222-6644 aumenta la disponibilità del sistema grazie al feedback diagnostico integrato e a un preallarme al 90 percento del carico, consentendo agli operatori di identificare i potenziali sovraccarichi prima che si verifichi un arresto.

Configurazione tecnica

L'architettura del EL9222-6644 offre un approccio di sicurezza a doppio livello, combinando l'intervento elettronico attivo con un elemento fusibile fail-safe integrato da 6 A (T) per ciascun canale. La prima uscita è inoltre instradata tramite i contatti di alimentazione, semplificando la distribuzione dell'alimentazione protetta ai moduli successivi nella linea EtherCAT. Una caratteristica distintiva è il pulsante LED integrato nell'hardware per ciascun canale, che consente la commutazione e il ripristino manuali locali del fusibile elettronico. Per la protezione dalla sovratensione, il modulo si spegne automaticamente se l'alimentazione supera 32 VDC, proteggendo l'elettronica a valle. Tutti i dati diagnostici, incluso lo stato di intervento e gli avvisi sulla corrente, vengono trasmessi tramite il bus E EtherCAT per il monitoraggio centralizzato nell'ambiente TwinCAT.

Specifiche tecniche

Domande frequenti tecniche

Come si ripristina il terminale dopo un evento di sovracorrente?

Il EL9222-6644 può essere ripristinato in due modi: localmente premendo il pulsante LED integrato sulla parte anteriore del terminale oppure da remoto tramite l'immagine di processo EtherCAT. Si noti che deve trascorrere un tempo di blocco termico di almeno 10 secondi prima che il canale possa essere nuovamente alimentato correttamente.

Qual è lo scopo del preallarme al 90 percento?

Quando l'assorbimento di corrente su un canale raggiunge il 90 percento della sua corrente nominale di 4 A, il terminale attiva un bit di avviso nell'immagine di processo EtherCAT e fornisce un'indicazione visiva tramite LED. Ciò consente al PLC di attivare un avviso di manutenzione o ridurre la richiesta di carico per evitare un intervento completo.

È possibile utilizzare questo terminale per proteggere carichi induttivi?

Sì, la caratteristica di intervento elettronico è progettata per gestire i comuni carichi industriali, inclusi piccoli motori CC ed elettrovalvole. Tuttavia, assicurarsi che la corrente di spunto non attivi prematuramente il limite di 4 A; per carichi con corrente di spunto molto elevata, verificare la curva di intervento specifica nella documentazione tecnica.

Guida alla progettazione e all'installazione

• Distribuzione tramite i contatti di alimentazione: Il canale 1 è collegato ai contatti di alimentazione. Durante la progettazione del segmento del terminale, assicurarsi che l'assorbimento totale di corrente di tutti i moduli a valle alimentati tramite questi contatti non superi la corrente di ingresso massima di 10 A del EL9222-6644.

• Layout della protezione selettiva: Posizionare il EL9222-6644 il più vicino possibile ai carichi che protegge. Utilizzando fusibili elettronici con soglie precise di 4 A, si garantisce che la protezione locale intervenga più rapidamente rispetto alla protezione interna dell'alimentatore principale a 24 VDC, isolando efficacemente i guasti senza causare un blackout dell'intero sistema.

• Gestione termica: Il tempo di blocco di 10 secondi dopo un intervento è una funzione di sicurezza che consente ai componenti elettronici di raffreddarsi. Se il terminale interviene frequentemente, verificare la temperatura ambiente all'interno dell'armadio e assicurarsi che vi sia un flusso d'aria verticale adeguato; temperature elevate possono ridurre leggermente la soglia effettiva di intervento.

• Integrità del cablaggio: Utilizzare terminali a crimpare per i cavi a trefoli, così da garantire un collegamento di alta qualità. I terminali a molla offrono un contatto resistente alle vibrazioni, ma una lunghezza di spelatura compresa tra 8 e 9 mm è fondamentale per prevenire punti caldi ad alta resistenza nel punto di connessione, che potrebbero attivare falsi diagnostici termici.
