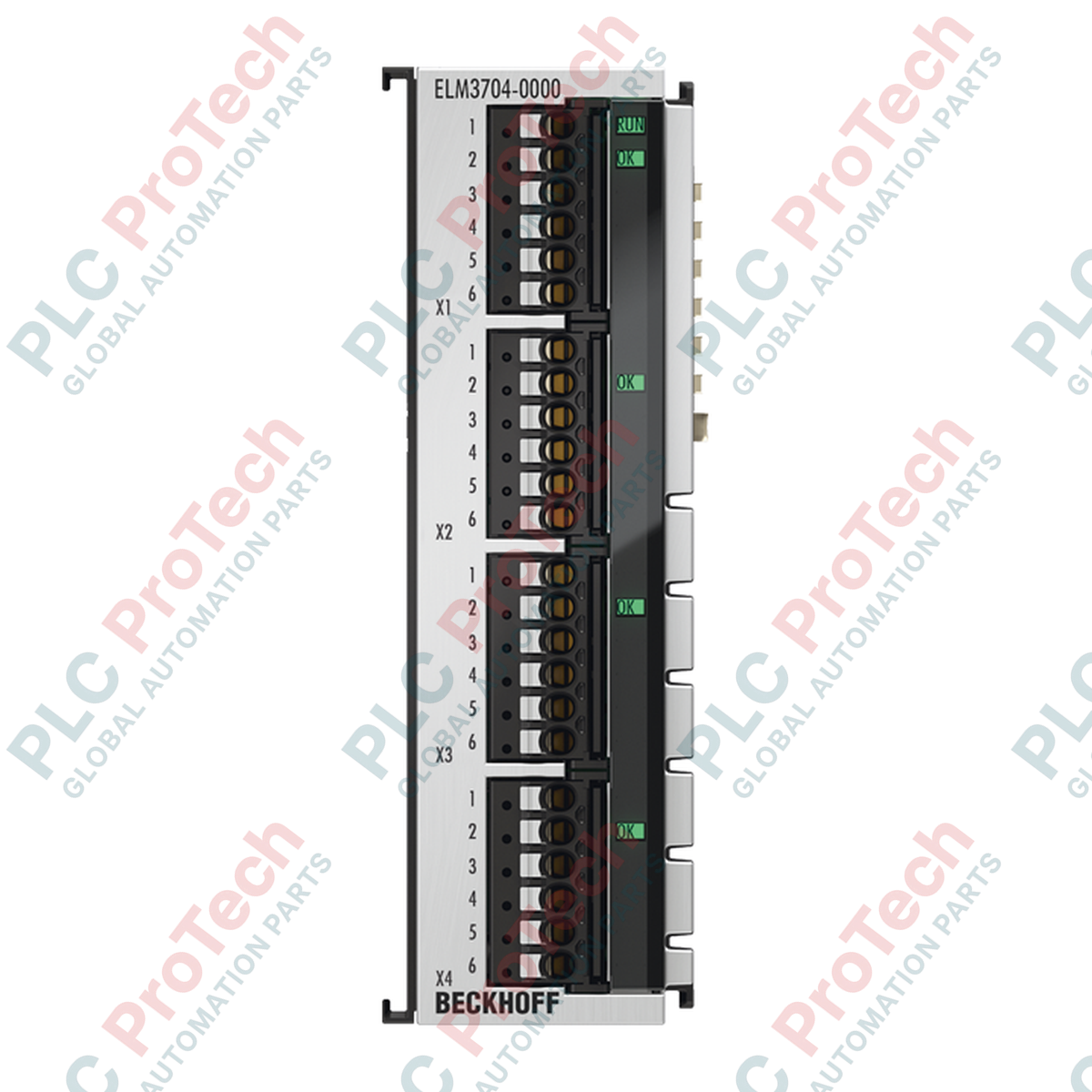

Beckhoff ELM3704-0000 Terminale EtherCAT della serie ELM

Descrizione

La misurazione ad alta precisione nei collaudi industriali, nelle configurazioni di laboratorio e negli ambienti di automazione è resa possibile dal modulo di misura multifunzione Beckhoff ELM3704-0000. Questo terminale EtherCAT dispone di quattro canali di ingresso analogici in grado di acquisire dati ad alta velocità e risoluzione fino a 24 bit. Funziona in reti altamente sincronizzate utilizzando la tecnologia Distributed Clocks, raggiungendo una precisione di sincronizzazione ben inferiore a 1 microsecondo.

Progettato per un'acquisizione versatile dei segnali, il modulo supporta configurazioni di segnale differenziali e meccanismi di collegamento flessibili. Integrato in un robusto alloggiamento in pressofusione di zinco, garantisce stabilità strutturale e dissipazione termica negli ambienti industriali. Le funzioni avanzate di elaborazione del segnale integrate, tra cui il calcolo TrueRMS, PeakHold, le operazioni di integrazione/differenziazione e la scalatura non lineare personalizzata, consentono di estrarre immediatamente valori utili per l'ingegneria direttamente a livello di I/O.

Caratteristiche

• Quattro canali di ingresso analogici multifunzione ad alta precisione.
• Conversione analogico-digitale ad alta risoluzione fino a 24 bit (segno incluso).
• Acquisizione simultanea con una frequenza di campionamento fino a 10 kcampioni/s (100 us) per canale.
• Fattore di sovracampionamento selezionabile da n = 1 a 100.
• Opzioni di cablaggio flessibili che supportano configurazioni di collegamento a 2, 3, 4, 5 e 6 fili.
• Funzioni diagnostiche integrate, tra cui il rilevamento di fili interrotti e cortocircuiti.
• Robusto alloggiamento in pressofusione di zinco dotato di LED di stato per la visualizzazione diagnostica.

Applicazioni

• Banchi di prova industriali e dinamometri per motori.
• Sistemi di controllo qualità ad alta velocità e ispezione in linea per la produzione.
• Analisi delle vibrazioni e monitoraggio dell'integrità strutturale.
• Sistemi di calibrazione multisensore e di collaudo di laboratorio.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Montaggio: montare orizzontalmente su una guida DIN da 35 mm conforme alla norma EN 60715. Assicurarsi che la leva di bloccaggio sia innestata saldamente.
• Posizionamento affiancato: collegare i morsetti adiacenti utilizzando il sistema integrato a doppia scanalatura e chiave per mantenere l'allineamento meccanico.
• Cablaggio: inserire i conduttori rigidi direttamente nel morsetto push-in. Per cablaggi a fili fini o con ferrule, azionare la molla interna con un cacciavite a testa piatta prima dell'inserimento.
• Messa a terra: garantire una messa a terra funzionale a bassa resistenza tramite la guida DIN per ottimizzare la reiezione del rumore ad alta frequenza.
• Considerazioni termiche: mantenere uno spazio libero adeguato sopra e sotto il modulo per consentire il raffreddamento per convezione. Assicurarsi che le temperature ambiente di esercizio rimangano nell'intervallo specificato da 0 a +55 degC.

Conformità e certificazioni

• CE
• UL
