Manufacturer: BECKHOFF
Product No.: ELX3314
Country of origin:Germany
Product Type: Terminali EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

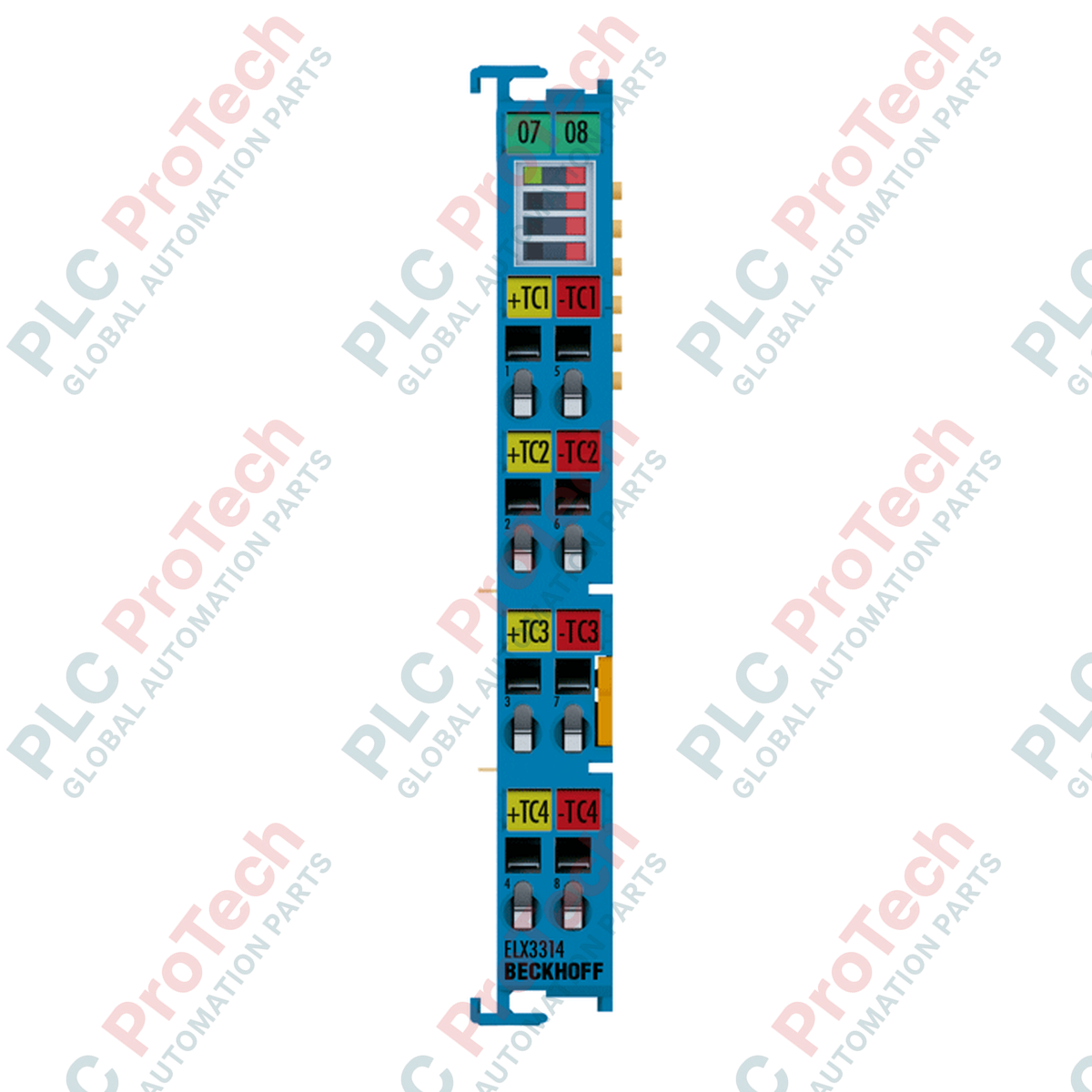

Progettato per il collegamento diretto di termocoppie situate in aree pericolose classificate come Zona 0/20, il Beckhoff ELX3314 elabora quattro segnali analogici differenziali ad alta precisione all'interno di un'architettura EtherCAT Ex i a sicurezza intrinseca. Questo modulo consente la misurazione diretta della temperatura tramite sensori di campo in atmosfere esplosive senza richiedere ulteriori barriere di sicurezza esterne, ottimizzando lo spazio nell'armadio e l'integrazione del sistema.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Beckhoff |
| Modello / SKU | ELX3314 |
| Numero di ingressi | 4 (differenziali) |
| Metodo di collegamento | A 2 fili |
| Campo di misura | Dipendente dal sensore (ad es., tipo K: da -270 a +1370 °C); tensione: ±30 - ±75 mV |
| Risoluzione | 0,1 °C per cifra (16 bit) |
| Errore di misura | < ±0,3% (rispetto al valore di fondo scala) |
| Resistenza interna | tip. ≥ 10 kOhm (differenziale) |
| Frequenza limite del filtro d'ingresso | tip. 1 kHz (dipendente dalla lunghezza del sensore, dal tempo di conversione e dal tipo di sensore) |
| Tempo di conversione | Da 10 a 5000 ms (regolabile, predefinito: 310 ms) |
| Tensione di alimentazione dell'elettronica | 24 V CC (tramite contatti di alimentazione, richiede alimentatore ELX9560) |
| Consumo di corrente contatti di alimentazione | tip. 10 mA |
| Consumo di corrente bus E | tip. 70 mA |
| Temperatura di esercizio | -25 a +60 degC |
| Temperatura di stoccaggio | -40 a +85 degC |
| Umidità relativa | 95%, senza condensa |
| Grado di protezione | IP20 |
| Materiale dell'involucro | Policarbonato |
| Dimensioni (L x A x P) | 12 mm x 100 mm x 68 mm |
| Peso netto | 60 g |
| Peso di spedizione | 2,00 kg |
| Tipo di conduttore | Sezione trasversale (metrica) | Sezione trasversale (AWG) |
|---|---|---|
| Cavo rigido (s) | 0,08-2,5 mm² | AWG 28-14 |
| Cavo intrecciato (st) | 0,08-2,5 mm² | AWG 28-14 |
| Cavo flessibile con capocorda (f) | 0,14-1,5 mm² | AWG 26-16 |
| Lunghezza di spelatura | 8-9 mm | |
L'ELX3314 richiede il morsetto di alimentazione ELX9560 per alimentare i contatti di potenza con il necessario isolamento a sicurezza intrinseca. Non può essere collegato direttamente insieme a morsetti standard della serie EL non-Ex senza l'appropriata barriera di isolamento ELX9560 che separi le guide di alimentazione sul gruppo della guida DIN.
Durante la progettazione della disposizione fisica, assicurarsi che il consumo totale di corrente sul bus E (70 mA) e sui contatti di alimentazione (10 mA) non superi la corrente di uscita massima del morsetto di alimentazione ELX9560 a monte. Mantenere una rigorosa separazione fisica tra il cablaggio di campo a sicurezza intrinseca (Ex i) e il cablaggio non a sicurezza intrinseca nell'armadio di controllo.
Utilizzare un cavo di prolunga schermato per termocoppie e collegare lo schermo a terra nel punto di ingresso dell'armadio di controllo. Configurare il tipo specifico di termocoppia e il tempo di conversione (da 10 a 5000 ms) nel TwinCAT System Manager per ottimizzare la reiezione dei disturbi (il tempo di conversione predefinito è 310 ms).
AVVERTENZA CRITICA: SICUREZZA NELLE AREE PERICOLOSE
Disalimentare l'intero sistema prima di installare, rimuovere o cablare qualsiasi morsetto della serie ELX. Assicurarsi di rispettare le normative locali sulla protezione dalle esplosioni (EN 60079-14) e verificare che i parametri Ex i della termocoppia collegata corrispondano ai valori di sicurezza dell'ELX3314.
Montare il morsetto di alimentazione ELX9560 sulla guida DIN da 35 mm (conforme alla norma EN 60715) per creare il segmento di alimentazione Ex i.
Far scorrere il morsetto ELX3314 sulla guida DIN a destra dell'alimentatore, assicurandosi che la doppia scanalatura e il collegamento a chiave si blocchino saldamente con il modulo adiacente.
Spelare i fili di campo della termocoppia per 8-9 mm. Inserire un cacciavite a punta piatta nella fessura di sgancio della molla, inserire il filo e rilasciare per fissare il collegamento.
Collegare la rete EtherCAT, applicare un'alimentazione a 24 V CC all'ELX9560 e verificare che il LED di funzionamento sull'ELX3314 diventi verde.
