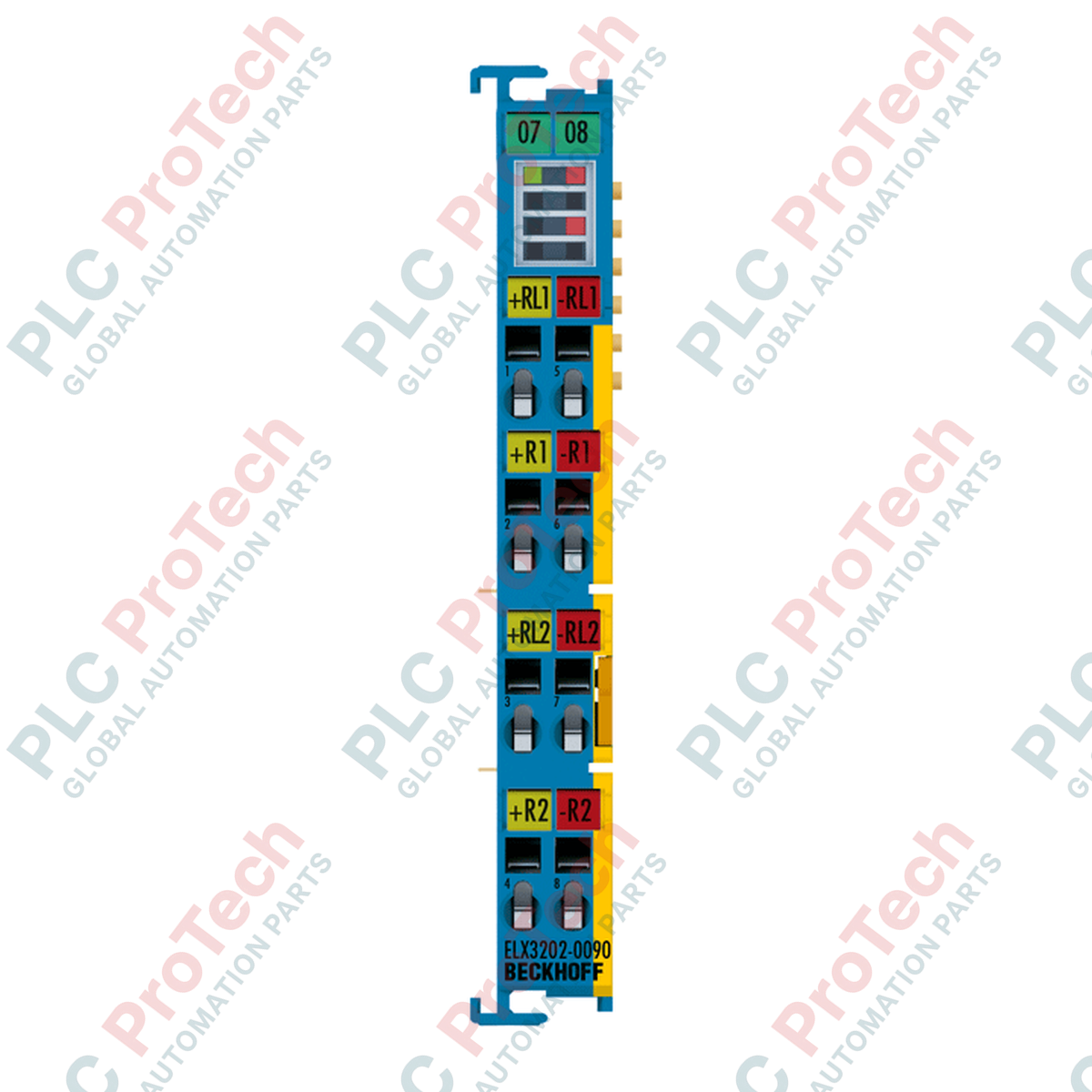

BECKHOFF ELX3202-0090 Terminale EtherCAT Serie ELX

Descrizione

Il BECKHOFF ELX3202-0090 è un terminale EtherCAT con ingresso analogico a 2 canali, intrinsecamente sicuro (Ex i), progettato per il collegamento diretto di termometri a resistenza (RTD) situati in aree pericolose. Con una risoluzione di 16 bit, questo terminale fornisce misurazioni della temperatura altamente accurate in ambienti con gas o polveri esplosivi. È dotato della tecnologia TwinSAFE SC (Single Channel) integrata, che consente l'utilizzo di valori di segnale analogici standard per attività di sicurezza all'interno dell'architettura di sistema TwinSAFE.

Alloggiato in un involucro compatto per terminale da 12 mm, il BECKHOFF ELX3202-0090 supporta diversi sensori di temperatura al platino e al nichel (come Pt100 e Ni100), oltre alle misurazioni della resistenza. Il terminale supporta configurazioni di collegamento a 2, 3 e 4 fili; il metodo di collegamento predefinito è configurabile via software per adattarsi ai requisiti specifici del campo. È progettato per l'installazione su una guida DIN standard da 35 mm e si integra nel sistema I/O EtherCAT insieme a un terminale di alimentazione appropriato.

Caratteristiche

• Due canali di ingresso analogico differenziale dedicati alla misurazione della temperatura e dei sensori RTD.
• Design intrinsecamente sicuro (Ex i) per l'interfacciamento diretto con dispositivi da campo in aree pericolose.
• La tecnologia TwinSAFE SC consente l'impiego di segnali analogici standard in applicazioni di processo rilevanti per la sicurezza.
• Supporta un'ampia gamma di tipi di sensori, tra cui Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 e sensori KT(Y).
• Supporta modalità di collegamento a 2, 3 o 4 fili (a 2 fili per impostazione predefinita).
• Filtraggio digitale integrato, monitoraggio dei valori limite e linearizzazione integrata della curva caratteristica del sensore.
• Larghezza compatta dell'alloggiamento di 12 mm, ottimizzata per il montaggio ad alta densità su guida DIN.

Applicazioni

• Monitoraggio intrinsecamente sicuro della temperatura in impianti chimici e petrolchimici pericolosi (Zona 0/20 e Divisione 1).
• Controllo della temperatura di processo mediante sensori RTD nelle raffinerie di petrolio e gas.
• Monitoraggio della temperatura e dei limiti rilevante per la sicurezza nei sistemi industriali automatizzati mediante TwinSAFE SC.
• Acquisizione ad alta densità dei dati di temperatura per macchinari di processo e infrastrutture critiche.

Specifiche tecniche

Linee guida per l'installazione

1. Verifica dell'alimentazione del sistema: prima del montaggio o del cablaggio, assicurarsi che tutta l'alimentazione elettrica della guida DIN, dell'E-bus e dei contatti di alimentazione lato campo sia completamente scollegata.
2. Montaggio su guida DIN: fissare saldamente il terminale a una guida DIN standard da 35 mm (conforme alla norma EN 60715). Utilizzare il sistema di collegamento a doppia scanalatura e chiave per far scorrere insieme i terminali adiacenti.
3. Separazione a sicurezza intrinseca: assicurarsi che il terminale sia installato in conformità alle regole standard di installazione Ex i, utilizzando un terminale di alimentazione ELX9560 per isolare i circuiti Ex i dalle linee I/O standard.
4. Collegamento dei conduttori: collegare i cavi del sensore utilizzando conduttori rigidi o flessibili (da 0,08 a 2,5 mm² per conduttori rigidi o cordati, da 0,14 a 1,5 mm² con capocorda). Premere il meccanismo a molla con un piccolo cacciavite per inserire i fili. Spellare i fili per una lunghezza di 8-9 mm.
5. Schermatura e messa a terra: adottare pratiche di schermatura appropriate per i segnali RTD analogici al fine di ridurre al minimo il rumore e mantenere i parametri di sicurezza richiesti per gli ambienti a rischio di esplosione.
6. Messa in servizio: applicare l'alimentazione E-bus e configurare in TwinCAT il tipo di sensore appropriato, i parametri di filtraggio e il metodo di collegamento (a 2, 3 o 4 fili) prima dell'utilizzo.

Raccomandazioni per la sostituzione

Quando si sostituisce un terminale BECKHOFF ELX3202-0090, documentare i collegamenti elettrici esistenti, la disposizione dei canali e i parametri di configurazione in TwinCAT. Spegnere completamente il nodo, disinserire il fermo di sicurezza ed estrarre il modulo dall'assemblaggio. Assicurarsi che l'unità sostitutiva abbia gli stessi livelli di revisione hardware e TwinSAFE SC prima di ripristinare la configurazione del sistema e rimettere in servizio la funzione di sicurezza.

Conformità e certificazioni

Il BECKHOFF ELX3202-0090 è certificato secondo le normative ATEX, IECEx e cFMus per l'uso in aree pericolose. Dispone delle certificazioni Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC e [Ex ia Ma] I e supporta le funzionalità funzionali a canale singolo TwinSAFE SC se integrato in ambienti di controllo TwinSAFE approvati.
