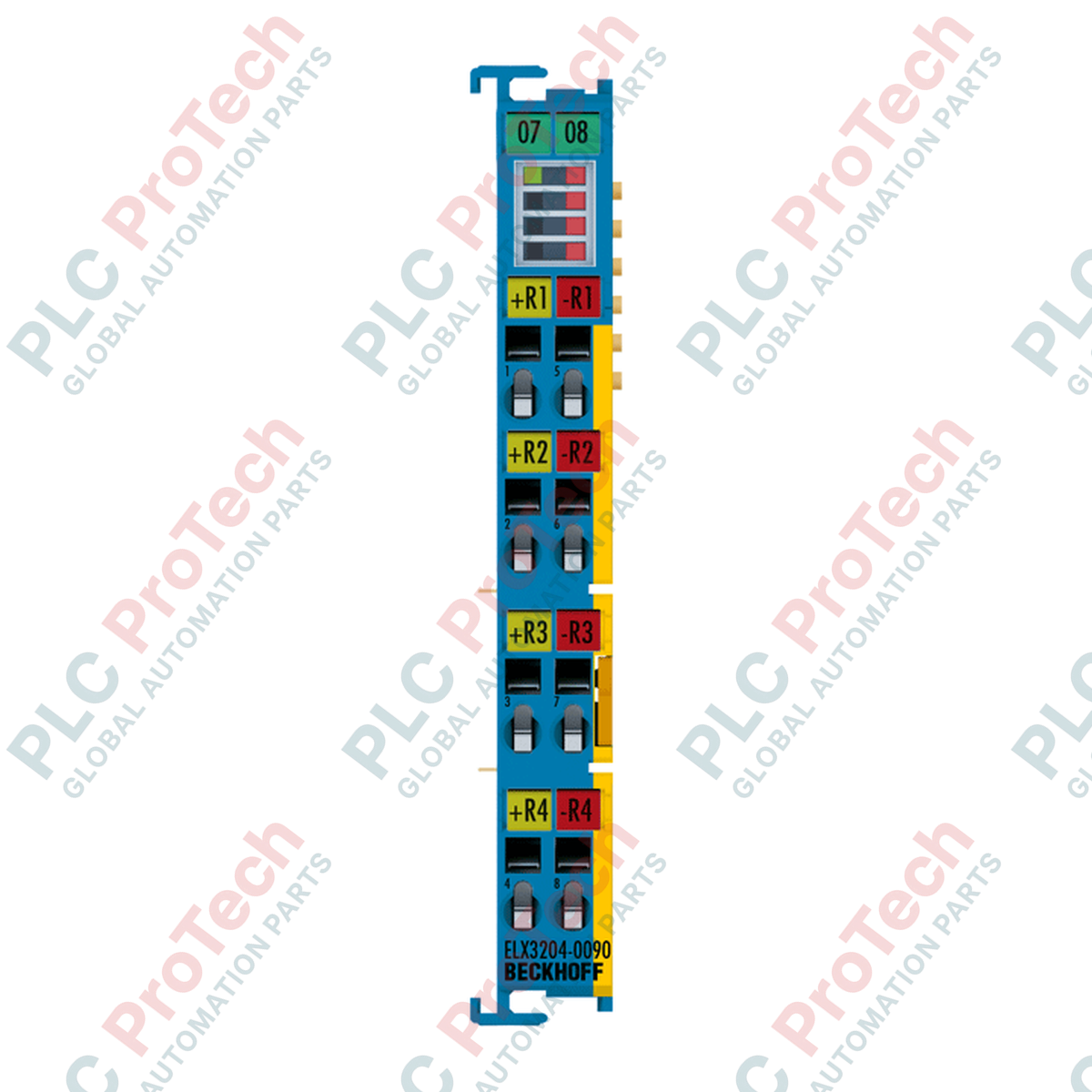

BECKHOFF ELX3204-0090 Terminale EtherCAT

Descrizione

Il BECKHOFF ELX3204-0090 è un terminale EtherCAT con ingresso analogico a 4 canali a sicurezza intrinseca (Ex i), progettato per il collegamento diretto di rilevatori di temperatura a resistenza (RTD) situati in aree pericolose classificate come Zona 0/20 o 1/21. Questo modello integra la tecnologia TwinSAFE SC (Single Channel), che consente di utilizzare segnali standard per attività orientate alla sicurezza in applicazioni di sicurezza fino a PL d o SIL 2.

Con uno schema di collegamento a 2 fili, il BECKHOFF ELX3204-0090 fornisce misure di temperatura e resistenza ad alta risoluzione a 16 bit. Supporta un'ampia gamma di tipi di sensori, tra cui Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 e Ni1000, oltre alle misure generiche di resistenza. La linearizzazione delle curve caratteristiche e il filtraggio digitale vengono gestiti direttamente all'interno del terminale per ridurre al minimo il carico di elaborazione sul controller master.

Alloggiato in un compatto formato meccanico da 12 mm, il terminale si collega direttamente al sistema EtherCAT E-bus Beckhoff. Per garantire un isolamento conforme nelle aree pericolose, i contatti di alimentazione lato campo devono essere alimentati tramite un terminale di alimentazione a sicurezza intrinseca ELX9560. I LED diagnostici integrati offrono un monitoraggio immediato dello stato per semplificare il debug e la messa in servizio sul campo.

Caratteristiche

• Quattro ingressi analogici differenziali a sicurezza intrinseca (Ex i) per ambienti di Zona 0/20 o 1/21.
• Integrazione della tecnologia TwinSAFE SC per supportare attività di sistema orientate alla sicurezza fino a PL d / SIL 2.
• Collegamento diretto di sensori RTD Pt e Ni, trasmettitori di resistenza e sensori KT(Y).
• Risoluzione analogico-digitale a 16 bit con tempi di conversione interni configurabili.
• Linearizzazione integrata delle caratteristiche dei sensori e filtri di ingresso digitali.
• Isolamento elettrico tra il potenziale lato campo e l'E-bus interno.
• LED di stato e diagnostica degli errori per una rapida risoluzione dei problemi.

Applicazioni

• Monitoraggio diretto della temperatura dei circuiti di processo negli impianti chimici, farmaceutici e di trattamento del gas.
• Interfacce di misura RTD a sicurezza intrinseca in zone con gas o polveri esplosivi.
• Monitoraggio dei processi rilevante per la sicurezza mediante segnali RTD standard nelle architetture di sicurezza TwinSAFE SC.
• Registrazione distribuita della temperatura in ambienti pericolosi e in sistemi di macchine.

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che tutti i componenti elettrici e le fonti di alimentazione in ingresso siano completamente disalimentati prima del montaggio o della manutenzione.
2. Montare il terminale su una guida DIN standard da 35 mm (EN 60715) utilizzando il design a doppia scanalatura e linguetta per un corretto allineamento.
3. Assicurarsi che i contatti di alimentazione lato campo siano alimentati da un terminale di alimentazione BECKHOFF ELX9560 verificato, nello stesso segmento.
4. Cablare i sensori RTD utilizzando i morsetti ad azionamento a molla. Seguire la configurazione standard dei morsetti a 2 fili per evitare il rumore del segnale.
5. Rispettare tutte le normative locali relative all'isolamento fisico e alla separazione dei cavi per le installazioni elettriche a sicurezza intrinseca (Ex i).
6. Verificare i parametri di configurazione, inclusi il tipo di sensore, i filtri e la diagnostica TwinSAFE SC, nel progetto TwinCAT prima dell'avvio del sistema.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF ELX3204-0090, disalimentare innanzitutto l'intero segmento di terminali. Documentare tutti i collegamenti tra terminali e sensori prima di scollegare i morsetti a molla. Il dispositivo sostitutivo deve corrispondere alla configurazione originale e al livello di integrazione della sicurezza. Assicurarsi che il progetto TwinCAT e le configurazioni del PLC di sicurezza siano aggiornati o verificati rispetto alla nuova revisione hardware, per mantenere lo stato di verifica TwinSAFE SC corretto.
