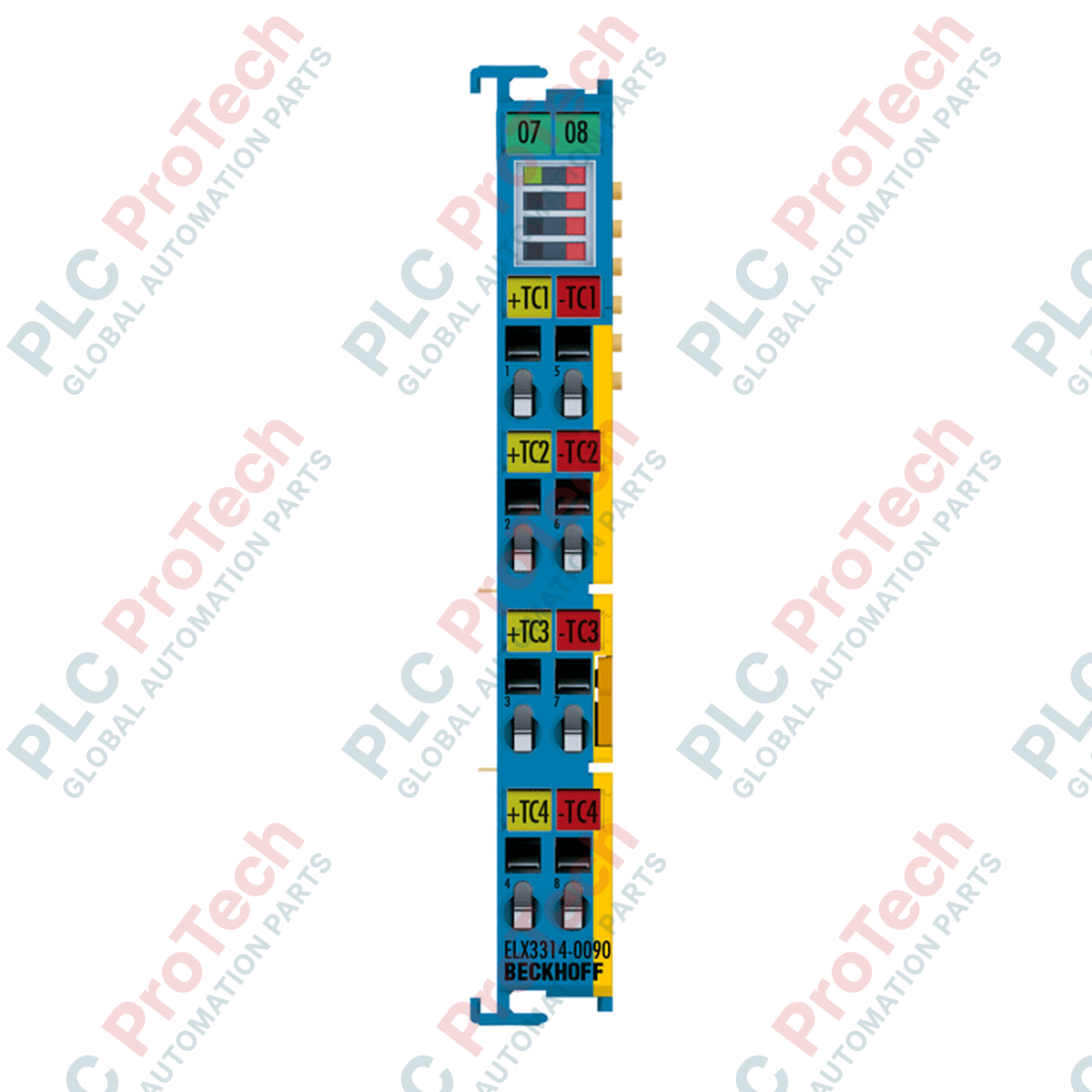

BECKHOFF ELX3314-0090 è un morsetto EtherCAT con ingresso analogico a 4 canali ad alta precisione, progettato per il collegamento diretto di termocoppie installate in aree pericolose. Questo morsetto a sicurezza intrinseca (Ex i) consente il collegamento diretto a sensori in ambienti di Zona 0 o Zona 20 senza barriere di sicurezza esterne. Integra la tecnologia TwinSAFE SC (Single Channel), che consente di trasmettere e analizzare in sicurezza i segnali analogici standard all'interno dei sistemi TwinSAFE.
Grazie alla conversione analogico-digitale ad alta risoluzione a 16 bit, BECKHOFF ELX3314-0090 garantisce una misurazione della temperatura precisa e ripetibile nei processi industriali. L'hardware include il filtraggio digitale integrato e la linearizzazione delle curve caratteristiche per i tipi di termocoppia standard. Il morsetto è progettato per funzionare come parte di un segmento EtherCAT a sicurezza intrinseca, che deve essere alimentato tramite un morsetto di alimentazione ELX9560.
| Parametro | Specifiche |
|---|---|
| Produttore | BECKHOFF |
| Modello | ELX3314-0090 |
| Tipo di prodotto | Morsetto EtherCAT |
| Tecnologia | Misurazione della temperatura (termocoppia) |
| Struttura | Alloggiamento compatto per morsetti con LED di segnalazione |
| Materiale dell'alloggiamento | Policarbonato |
| Dimensioni (L x A x P) | 12 mm x 100 mm x 68 mm |
| Metodo di montaggio | Guida DIN da 35 mm (EN 60715) |
| Parametro | Specifiche |
|---|---|
| Numero di ingressi | 4 (differenziale) |
| Metodo di connessione | A 2 fili |
| Tipi di sensori compatibili | Termocoppie di tipo K, J, L, E, T, N, U, B, R, S, C (tipo predefinito: K) |
| Campo di misura | Dipendente dal sensore (tipo K predefinito: da -200 a +1350 °C, misurazione della tensione: da -30 a +100 mV) |
| Risoluzione | 0,1 °C per digit (conversione a 16 bit) |
| Errore di misura | Inferiore a +/- 0,3 percento (rispetto al valore di fondo scala) |
| Resistenza interna | Tipica >= 10 kOhm (differenziale) |
| Frequenza limite del filtro d’ingresso | Tipica 1 kHz (dipendente dalla lunghezza del sensore, dal tempo di conversione e dal tipo di sensore) |
| Tempo di conversione | Da 10 a 5000 ms (regolabile, predefinito 310 ms) |
| Tensione di alimentazione dell’elettronica | 24 V CC tramite i contatti di alimentazione (richiede l’alimentatore ELX9560) |
| Consumo di corrente (E-Bus) | Tipica 70 mA |
| Consumo di corrente (contatti di alimentazione) | Tipica 10 mA |
| Caratteristiche speciali | Monitoraggio dei valori limite, filtro digitale, linearizzazione della curva caratteristica, TwinSAFE SC |
| Parametro | Specifiche |
|---|---|
| Temperatura di esercizio | -25 a +60 °C |
| Temperatura di stoccaggio | -40 a +85 °C |
| Umidità relativa | 95 percento, senza condensa |
| Grado di protezione | IP20 |
| Resistenza a vibrazioni/urti | Conforme a EN 60068-2-6 / EN 60068-2-27 |
| Immunità/emissioni EMC | Conforme a EN 61000-6-2 / EN 61000-6-4 |
| Omologazioni | CE, UL, ATEX, IECEx, cFMus |
| Classificazione ATEX | II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I |
| Classificazione IECEx | Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I |
Quando si sostituisce un BECKHOFF ELX3314-0090, registrare la disposizione del cablaggio dei terminali dei canali prima di scollegarli. Installare l’unità sostitutiva e configurare in TwinCAT il tipo di sensore, il filtraggio e i parametri di scalatura corrispondenti utilizzando il file EtherCAT Slave Information (ESI) appropriato. Verificare le eventuali configurazioni TwinSAFE SC per confermare la corretta integrazione diagnostica nel programma di sicurezza.
