BECKHOFF EP9224-0037 Distributore di alimentazione EtherCAT Box

Descrizione

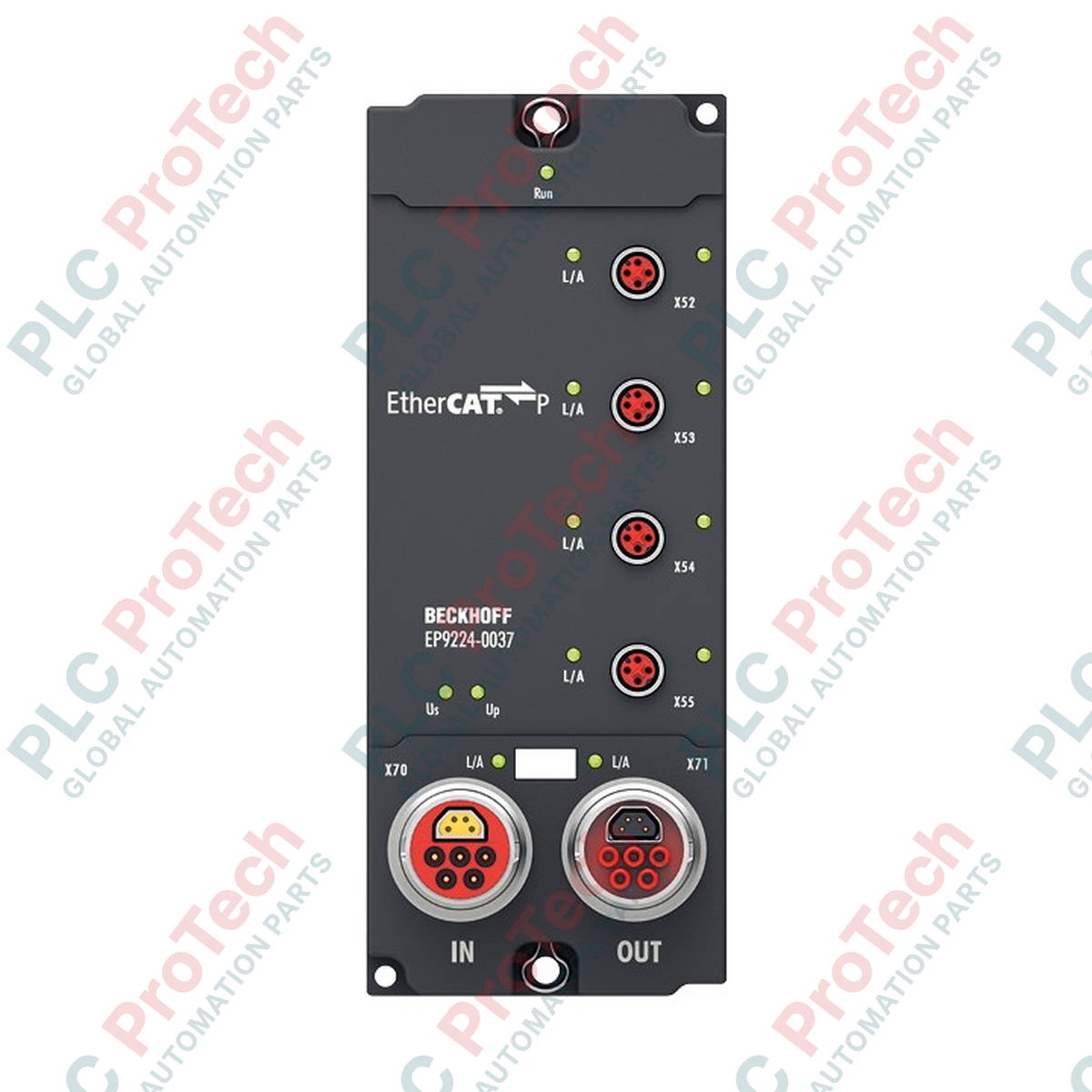

Il BECKHOFF EP9224-0037 è un EtherCAT Box con grado di protezione IP67, progettato per una distribuzione, una derivazione e una diagnostica affidabili dell'alimentazione nelle reti EtherCAT P. Funge da giunzione EtherCAT P attiva, consentendo l'ingresso, il passaggio e l'instradamento sicuri a rami di Us (alimentazione del sistema e dei sensori) e Up (tensione periferica per gli attuatori). Grazie ai robusti connettori ENP B17 con innesto a baionetta sicuro, questo modulo distribuisce l'alimentazione in ingresso ai dispositivi a valle monitorando continuamente i parametri elettrici di ciascun ramo.

I circuiti di misurazione integrati nel BECKHOFF EP9224-0037 monitorano le tensioni di ingresso, le correnti di ingresso e le correnti di uscita individuali di tutti i canali. Queste informazioni diagnostiche vengono trasmesse direttamente tramite i dati di processo al controller master, consentendo il rilevamento rapido dei sovraccarichi e l'isolamento localizzato. In caso di guasto del sistema o interruzione dell'alimentazione, le funzionalità interne di registrazione dei dati memorizzano i dati diagnostici rilevanti per semplificare le procedure di risoluzione dei problemi e manutenzione.

Caratteristiche

• Distribuzione attiva dell'alimentazione EtherCAT P e giunzione della topologia.
• Connessioni ENP B17 schermate con innesto a baionetta sicuro.
• Un ingresso ENP B17, un passante ENP B17 e quattro canali di uscita EtherCAT P M8 con codifica P.
• Monitoraggio continuo della tensione e della corrente per i percorsi Us e Up.
• Funzionalità di registrazione interna dei dati per acquisire gli eventi durante i guasti elettrici.
• Feedback diagnostico in tempo reale trasmesso direttamente tramite i dati di processo standard.
• Involucro con grado di protezione IP67, adatto per installazioni sul campo senza armadio in ambienti difficili.

Applicazioni

• Instradamento decentralizzato dell'alimentazione e creazione di topologie a rami nei macchinari modulari.
• Distribuzione del sistema fieldbus che richiede una trasmissione di potenza ad alta corrente e un feedback diagnostico localizzato.
• Adattamenti della configurazione a topologia a stella all'interno di complesse reti industriali EtherCAT P.
• Configurazioni di macchinari senza armadio che richiedono una protezione IP67 contro liquidi e polvere.

Specifiche tecniche

Generale

Dati elettrici

Caratteristiche fisiche e ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione di tutti i cavi di alimentazione sia completamente disinserita prima di iniziare l'installazione.
2. Verificare che il punto di montaggio fisico sia pulito e piano e consenta raggi di curvatura adeguati per i connettori B17 e M8.
3. Montare saldamente il modulo utilizzando i fori di montaggio integrati sull'involucro esterno.
4. Collegare il cavo B17 ENP di alimentazione e comunicazione in ingresso alla porta ENP IN. Serrare completamente l'accoppiamento a baionetta per garantire la tenuta IP67.
5. Collegare i cavi M8 P-coded passanti o con derivazione ai rispettivi dispositivi a valle. Assicurarsi che le porte inutilizzate siano dotate di appositi tappi di protezione IP67.
6. Stabilire la continuità dei collegamenti di messa a terra e di schermatura su tutte le interfacce collegate.
7. Alimentare il sistema e verificare che i LED di stato si accendano, indicando la corretta comunicazione sul bus e gli stati di distribuzione dell'alimentazione.

Raccomandazioni per la sostituzione

Quando si sostituisce un modulo BECKHOFF EP9224-0037, documentare ed etichettare tutti i cavi M8 e B17 collegati prima della rimozione, per evitare collegamenti errati durante la reinstallazione. Assicurarsi che i profili di carico a valle non superino il limite di 3.0 A per porta né il limite aggregato di 15.5 A sull'unità sostitutiva. Dopo il montaggio dell'unità sostitutiva, verificare che nel gestore di sistema TwinCAT siano attivi la revisione hardware e i profili di configurazione corretti.
