Modulo di ingressi digitali EtherCAT Box della serie ER BECKHOFF ER1809-0022

Descrizione

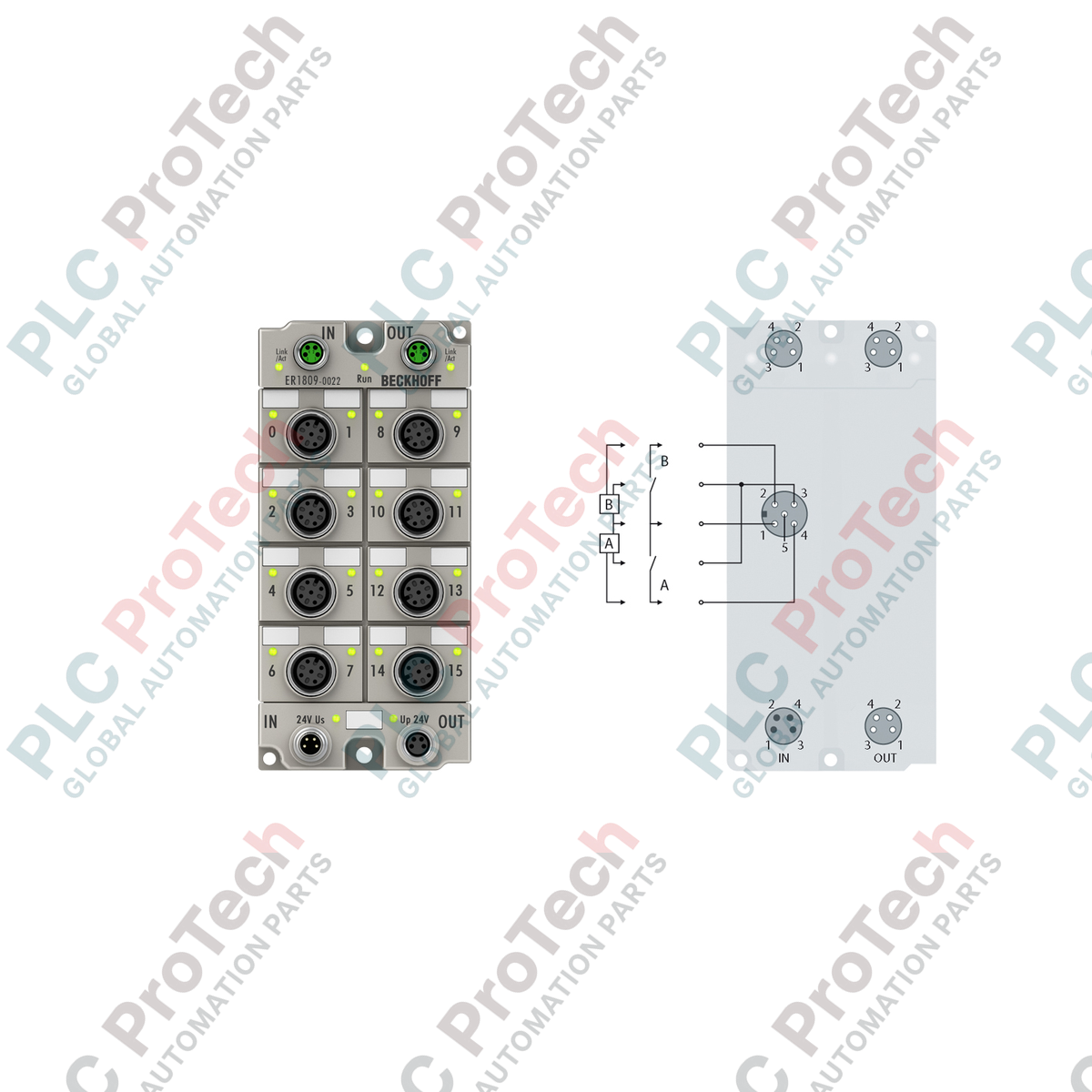

BECKHOFF ER1809-0022 è un EtherCAT Box robusto a 16 canali di ingresso digitale, progettato per l’acquisizione diretta di segnali di comando binari sul campo. Alloggiato in un involucro per impieghi gravosi in pressofusione di zinco con grado di protezione IP65, IP66 o IP67, questo modulo è progettato per resistere ad ambienti industriali difficili senza richiedere un armadio di comando protettivo aggiuntivo. Si interfaccia direttamente con i sensori, acquisendo i segnali di stato e trasmettendoli con bassa latenza al controller EtherCAT di livello superiore.

Il modulo dispone di otto connettori M12 femmina, ciascuno dei quali accetta due ingressi digitali indipendenti a 24 V CC. Gli ingressi sono conformi alle specifiche EN 61131-2 Tipo 1/3 e integrano un filtro d’ingresso da 3,0 ms per sopprimere il rimbalzo dei contatti e il rumore esterno. L’alimentazione dei sensori collegati viene prelevata direttamente dalla tensione di comando, con protezione contro i cortocircuiti implementata su tutti i canali.

La comunicazione di sistema avviene tramite due connettori M8, che forniscono un’interfaccia EtherCAT ad alte prestazioni con funzionalità integrate di diagnostica e stato. Per la distribuzione dell’alimentazione sul lato campo, ER1809-0022 include connessioni di alimentazione M8 standardizzate, che consentono di collegare facilmente in cascata la tensione di comando ai moduli a valle.

Caratteristiche

• 16 canali di ingresso digitali per l’acquisizione di segnali binari a 24 V CC in condizioni di campo difficili
• Robusto involucro in pressofusione di zinco con grado di protezione IP65, IP66 e IP67
• Otto connettori M12 (a 5 pin, codifica A), ciascuno dei quali gestisce due ingressi
• Caratteristiche degli ingressi conformi agli standard EN 61131-2 Tipo 1 e Tipo 3
• Filtro d’ingresso integrato da 3,0 ms per la stabilizzazione del segnale e la riduzione del rumore
• Alimentazione dei sensori derivata dalla tensione di comando con protezione completa contro i cortocircuiti
• Interfaccia EtherCAT in linea con connettori M8 schermati e a vite
• Connessioni di alimentazione M8 in ingresso e a valle per un collegamento in cascata efficiente
• Ingombro compatto con dimensioni fisiche di 60 mm x 126 mm x 26,5 mm

Applicazioni

• Raccolta decentralizzata dei segnali in linee di assemblaggio automatizzate e reti di trasportatori
• Monitoraggio delle macchine utensili e integrazione dei sensori in ambienti soggetti a forti vibrazioni
• Implementazione di I/O a livello di campo in zone umide, polverose o soggette a lavaggi intensivi
• Sistemi di movimentazione dei materiali che richiedono il montaggio diretto di moduli IP67 su telai meccanici

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che l'alimentazione del sistema sia completamente disattivata prima di iniziare l'installazione.
2. Ispezionare l'alloggiamento in pressofusione di zinco dell'ER1809-0022 per rilevare eventuali segni di danni fisici o detriti.
3. Fissare saldamente il modulo utilizzando i due fori di fissaggio integrati (diametro 3,5 mm per viti M3 o diametro 4,5 mm per viti M4) su una superficie piana della macchina.
4. Collegare i cavi del bus EtherCAT alle prese M8, assicurandosi che le ghiere a vite siano completamente serrate per mantenere il grado di protezione IP.
5. Collegare l'alimentazione a 24 V CC al connettore di alimentazione (M8 maschio, 4 pin). Se si utilizzano più moduli, collegare l'alimentazione al modulo a valle tramite la porta M8 femmina.
6. Collegare i sensori digitali alle otto prese M12. Utilizzare cavi M12 A-coded a 5 pin, assicurandosi di mappare correttamente entrambi i canali di ingresso disponibili su ciascuna presa.
7. Alimentare il dispositivo e verificare che i LED di stato indichino una comunicazione EtherCAT normale e uno stato stabile dell'alimentazione.

Conformità e certificazioni

• CE
• UL
