BECKHOFF KL4438 Terminale bus

Descrizione

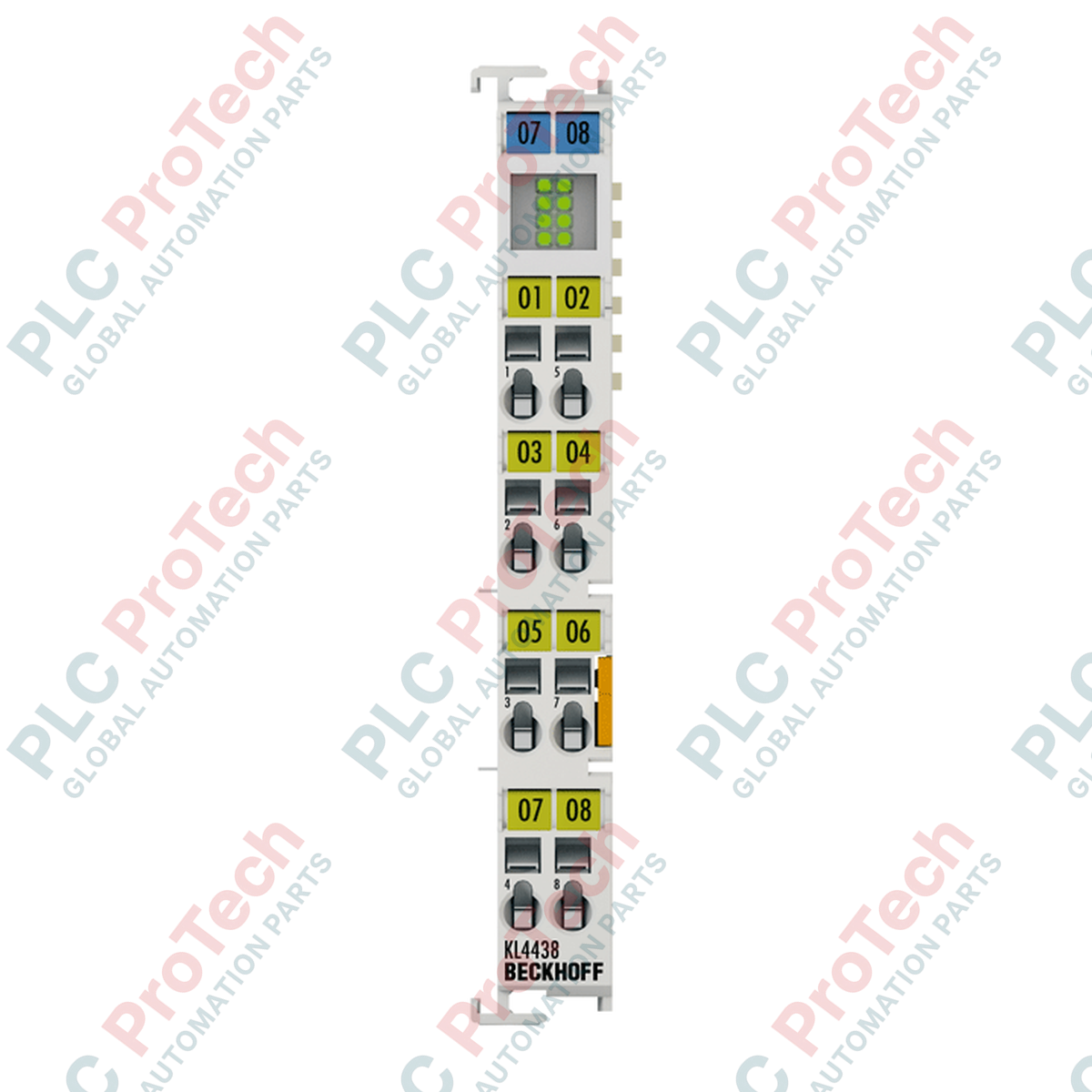

Il BECKHOFF KL4438 è un terminale di uscita analogica a 8 canali progettato per il sistema I/O modulare K-bus. Converte i valori digitali a 16 bit provenienti dal controller in segnali di tensione fisici compresi tra -10 V e +10 V. Il terminale integra una tecnologia di segnale single-ended con un collegamento di massa comune, ottimizzando lo spazio per fornire otto uscite separate in una larghezza standard dell'alloggiamento di 12 mm.

Operando come interfaccia tra la rete di automazione e gli attuatori di campo a tensione variabile, il BECKHOFF KL4438 fornisce un controllo analogico ad alta densità. I circuiti elettronici sono isolati elettricamente dal bus di sistema per proteggere i componenti di controllo dai transitori di tensione e dalle interferenze elettriche lato campo. Lo stato attivo dei canali e la diagnostica sono gestiti tramite il bus coupler per garantire un'integrazione affidabile nell'ambiente di controllo.

Caratteristiche

• Otto canali di uscita analogica integrati in un alloggiamento compatto da 12 mm
• Intervallo del segnale da -10 V a +10 V con risoluzione di conversione a 12 bit
• Configurazione di uscita single-ended con un punto terminale di massa comune
• Uscite analogiche protette dai cortocircuiti con protezione del carico
• Isolamento elettrico di 500 V tra il K-bus e le linee del segnale di uscita
• Indirizzamento e configurazione automatici del sistema senza necessità di impostazioni manuali tramite interruttori
• Montaggio compatto su guida DIN con morsetti di collegamento a molla

Applicazioni

• Controllo del setpoint basato sulla tensione per convertitori di frequenza e azionamenti servo
• Controllo di valvole proporzionali e sistemi di posizionamento fisico
• Controllo di ingressi analogici su macchinari legacy a velocità variabile
• Integrazione in sistemi di collaudo multipunto che richiedono segnali di riferimento regolabili

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che l'intero armadio di controllo industriale sia completamente disalimentato prima di montare, rimuovere o cablare qualsiasi modulo.
2. Ispezionare l'alloggiamento e i pin di contatto del BECKHOFF KL4438 per verificarne l'integrità fisica prima del montaggio.
3. Fissare saldamente il terminale a una guida DIN standard da 35 mm (EN 60715), accanto al bus coupler del sistema e agli altri terminali compatibili.
4. Verificare che le superfici di contatto del K-bus si innestino completamente nei moduli adiacenti per stabilire la comunicazione continua e l'alimentazione.
5. Collegare le uscite del segnale e i potenziali di massa di riferimento ai punti terminali utilizzando fili rigidi o conduttori flessibili con capicorda.
6. Alimentare il sistema e utilizzare l'interfaccia di configurazione del sistema di controllo twin per eseguire la scansione, l'indirizzamento e la verifica delle mappature dei segnali I/O.
