BECKHOFF ER2028-0002 Box EtherCAT

Descrizione

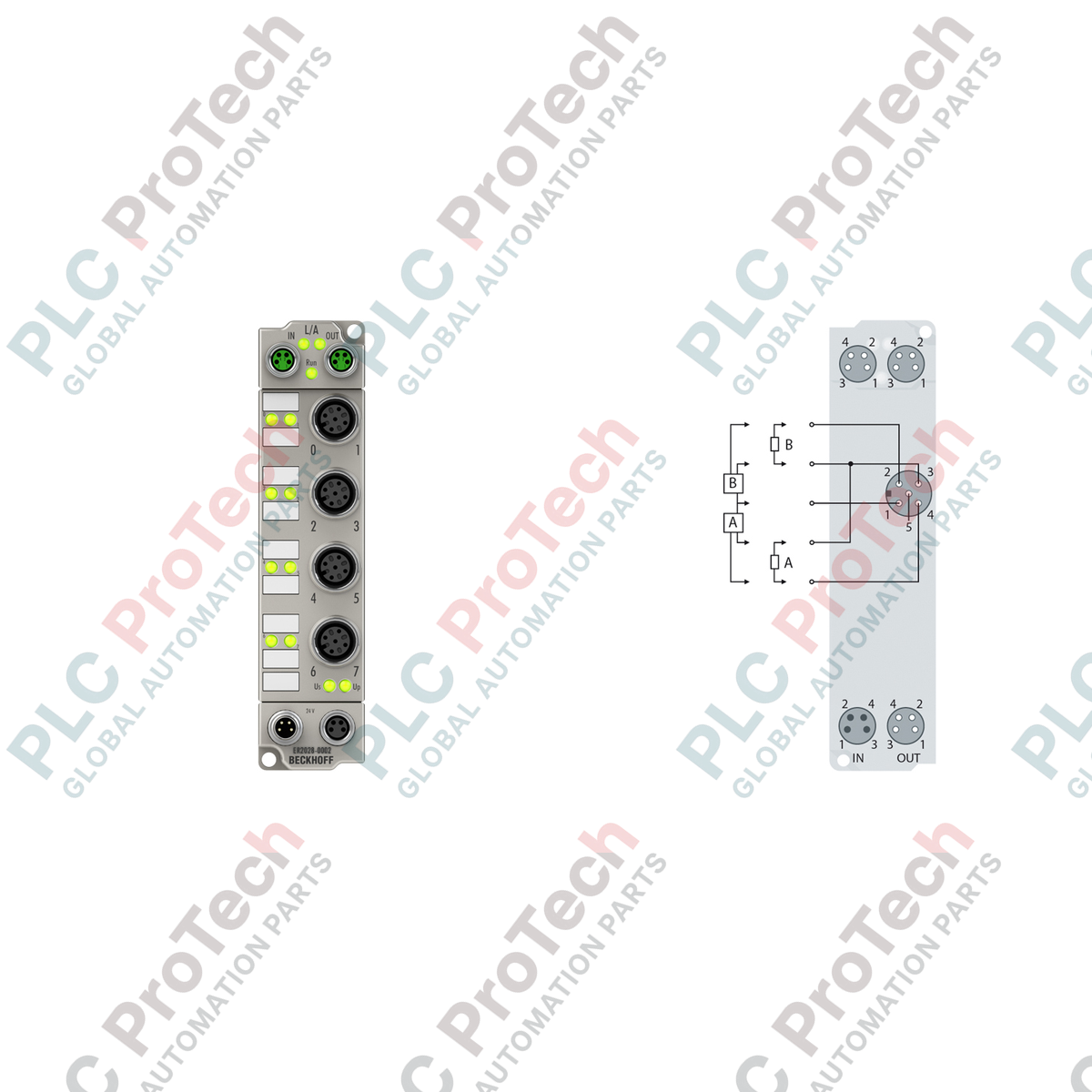

BECKHOFF ER2028-0002 è un EtherCAT Box di grado industriale progettato per architetture di automazione decentralizzate. Operando direttamente sul campo senza la necessità di un armadio di controllo protettivo, questo modulo fornisce 8 uscite digitali per interfacciarsi con attuatori, indicatori e altri dispositivi di controllo digitale. Il robusto involucro in pressofusione di zinco lo rende altamente resistente a condizioni fisiche e ambientali gravose.

Questo modulo gestisce segnali di uscita digitali con una tensione nominale di 24 V CC e può fornire una corrente di uscita massima di 2,0 A per canale. I meccanismi di protezione integrati rendono ogni canale a prova di cortocircuito, proteggendo le apparecchiature collegate e il modulo stesso dai guasti elettrici. L'unità si collega alla rete EtherCAT tramite connessioni M8 schermate a vite, garantendo un'elevata integrità del segnale e una comunicazione fieldbus rapida.

Per la distribuzione dell'alimentazione, BECKHOFF ER2028-0002 dispone di punti di collegamento integrati per l'alimentazione e il collegamento a valle tramite connettori M8. Questa configurazione consente di collegare comodamente in cascata la tensione del sistema e del carico tra più moduli EtherCAT Box. L'alloggiamento fisico offre un elevato grado di protezione ambientale, consentendo un orientamento flessibile durante l'installazione.

Caratteristiche

• 8 uscite digitali in grado di commutare fino a 2,0 A per canale
• Uscite protette contro i cortocircuiti con isolamento elettrico fino a 500 V
• Compatibilità con carichi ohmici, induttivi e lampade
• Connessioni di uscita M12 (a 5 pin, codifica A)
• Robusto alloggiamento in pressofusione di zinco progettato per il montaggio diretto sul campo
• Connettori M8 schermati a vite per l'interfaccia del bus EtherCAT
• Distribuzione dell'alimentazione del sistema e ausiliaria M8 (alimentazione e collegamento a valle)

Applicazioni

• Controllo decentralizzato di attuatori digitali nelle linee di assemblaggio automatizzate
• Commutazione diretta a bordo macchina di valvole induttive, solenoidi e contattori
• Controllo degli indicatori di stato e delle lampade di segnalazione in ambienti gravosi
• Sistemi I/O distribuiti che richiedono una protezione con grado IP67 senza armadi di controllo

Specifiche tecniche

Connessioni / interfacce

Linee guida per l'installazione

1. Verificare il numero esatto del modello ER2028-0002 prima di procedere con l'installazione.
2. Disinserire tutte le alimentazioni di sistema e ausiliarie che alimentano l'apparecchiatura.
3. Fissare saldamente l'alloggiamento in pressofusione di zinco a una superficie di montaggio piana utilizzando due viti M3 attraverso i fori di fissaggio con diametro di 3,5 mm.
4. Collegare le linee di comunicazione EtherCAT alle prese M8, serrando i collegamenti a vite per mantenere il grado di protezione IP specificato.
5. Collegare gli attuatori del carico utilizzando cavi M12 a 5 pin con codifica A, assicurandosi che gli anelli di tenuta siano posizionati e serrati correttamente.
6. Collegare i cavi di alimentazione M8, assicurandosi della corretta polarità e dei livelli di tensione corretti per i circuiti di alimentazione del sistema (US) e del carico (UP).
7. Ripristinare l'alimentazione e configurare il modulo fieldbus nell'ambiente di programmazione TwinCAT.
