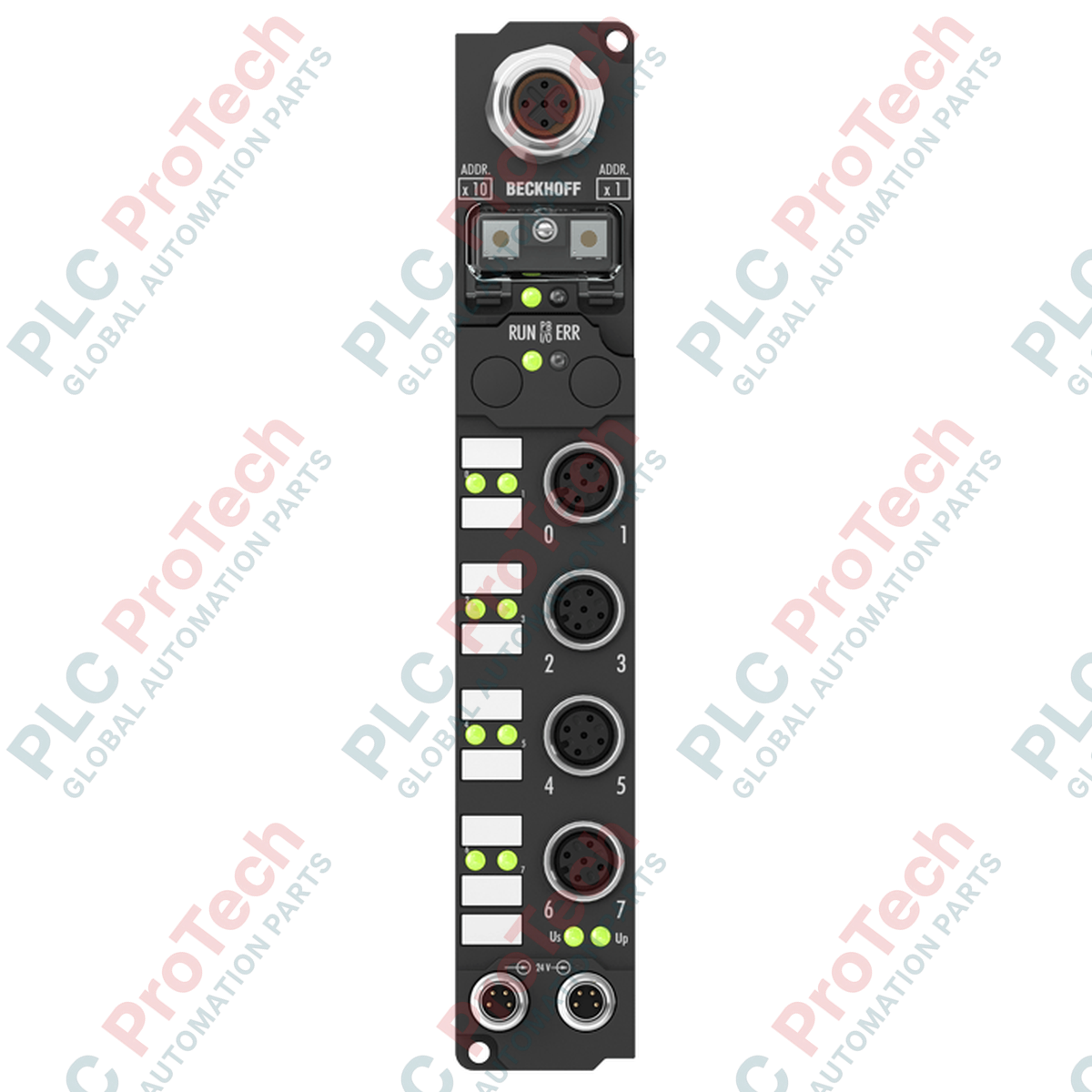

BECKHOFF IP2042-B800 Fieldbus Box

Descrizione

Il BECKHOFF IP2042-B800 è un Fieldbus Box industriale decentralizzato dotato di 8 uscite digitali, progettato per l'installazione diretta a livello della macchina senza armadi di controllo. Funzionando tramite un protocollo di comunicazione RS485 aperto e documentato, questo modulo con grado di protezione IP65/66/67 si integra perfettamente nelle architetture di automazione distribuite. Offre una gestione robusta dei segnali in ambienti industriali difficili in cui è richiesto il montaggio diretto sui macchinari.

Questo dispositivo compatto supporta carichi ohmici, induttivi e a lampada con una tensione di uscita nominale di 24 V CC. La tecnologia di connessione utilizza connettori M12 di tipo a vite per le uscite digitali, una presa M12 con codifica B per l'interfaccia bus e connettori maschio M8 per le alimentazioni. La configurazione è supportata dallo strumento software KS2000, rendendo l'IP2042-B800 adatto alla costruzione modulare di macchinari e alle topologie di impianto decentralizzate.

Caratteristiche

• Blocco di uscite digitali a 8 canali con connessioni M12 di tipo a vite
• Interfaccia fieldbus RS485 che utilizza un protocollo aperto e documentato
• Tensione di uscita nominale di 24 V CC con canali singolarmente protetti contro i cortocircuiti
• Corrente di uscita massima totale di 12 A distribuita tra i gruppi di canali
• Robusto alloggiamento in poliammide PA6 con gradi di protezione IP65, IP66 e IP67
• Possibilità di montaggio diretto sulla macchina tramite posizioni di installazione variabili

Applicazioni

• Architetture di automazione industriale decentralizzata e controllo delle macchine
• Costruzione modulare di macchinari che richiede una distribuzione I/O senza armadio
• Controllo di attuatori per configurazioni con carichi ohmici, induttivi e a lampada
• Ambienti industriali difficili che richiedono involucri con elevato grado di protezione IP65/66/67

Specifiche tecniche

Generale

Uscite digitali

Comunicazione e alimentazione

Caratteristiche meccaniche e ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verificare che l'alimentazione del sistema sia completamente disinserita prima di iniziare i lavori di installazione o cablaggio.
2. Ispezionare l'alloggiamento BECKHOFF IP2042-B800, i connettori M12 e le prese M8 per verificare l'eventuale presenza di danni dovuti al trasporto.
3. Fissare saldamente l'unità su una superficie piana della macchina utilizzando i due fori di fissaggio da 3.5 mm predisposti per viti M3, in una posizione di installazione variabile.
4. Collegare la tensione di comando a 24 V DC alle prese di alimentazione M8, assicurando la corretta polarità e il rispetto delle tolleranze di tensione (-15 percento / +20 percento).
5. Collegare la linea del bus di campo RS485 utilizzando un cavo in rame schermato (2 x 0.25 mm quadrati) alla presa bus M12 a 5 pin con codifica B.
6. Collegare gli attuatori alle 8 porte M12 di uscita digitale, assicurandosi che la corrente dei singoli canali non superi 2 A e che siano rispettati i limiti di corrente totale.
7. Eseguire un'ispezione completa del cablaggio e verificare la terminazione del bus prima di ripristinare l'alimentazione del sistema e avviare la configurazione tramite il software KS2000.
