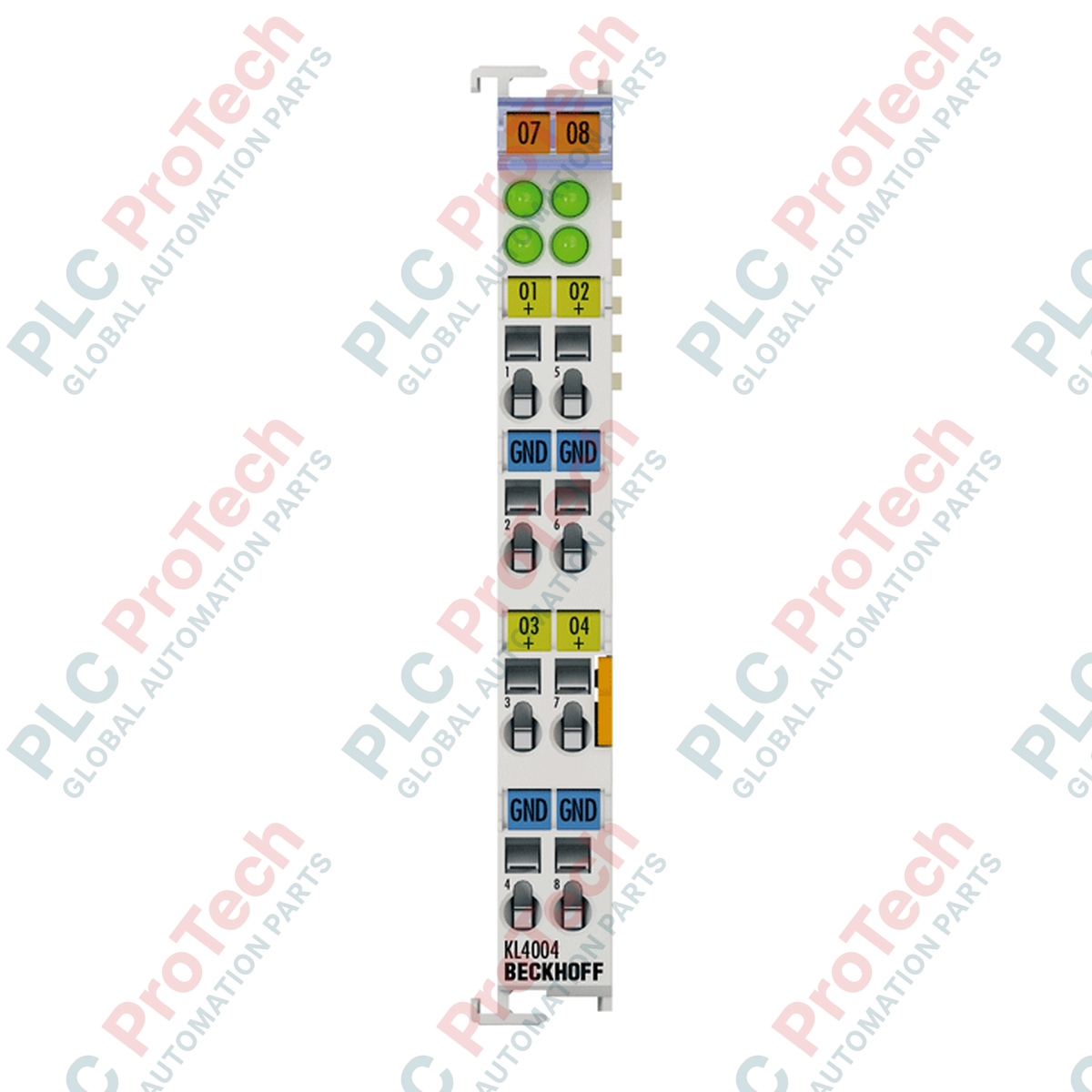

Beckhoff KL4004 Bus Terminal

Descrizione

Il BECKHOFF KL4004 è un morsetto bus con uscita analogica a 4 canali, progettato per generare segnali di controllo ad alta precisione nell'intervallo da 0 a 10 V. Operando all'interno del sistema modulare di morsetti bus Beckhoff, questo morsetto funge da interfaccia affidabile tra i sistemi di controllo dell'automazione e gli attuatori analogici fisici, come azionamenti a velocità variabile, valvole e regolatori del valore nominale.

I segnali vengono elaborati e trasmessi con una risoluzione di 12 bit, garantendo un controllo stabile e preciso. Il BECKHOFF KL4004 presenta un design circuitale a terminazione singola e non dispone di contatti di alimentazione, pertanto la sua elettronica interna è alimentata interamente tramite il K-bus. Offre inoltre un isolamento elettrico di 500 V tra il K-bus interno e la tensione del segnale analogico, per proteggere l'elettronica di controllo sensibile.

Caratteristiche

• Quattro canali di uscita analogici che supportano segnali da 0 a 10 V.
• Risoluzione a 12 bit per circuiti di controllo analogici precisi.
• Uscite a prova di cortocircuito con gestione di resistenze di carico superiori a 5 kOhm.
• Isolamento galvanico interno di 500 V tra il K-bus e i canali di uscita.
• Alloggiamento compatto e salvaspazio del morsetto con LED di stato integrati.
• Senza contatti di alimentazione, assorbe corrente esclusivamente dal K-bus.

Applicazioni

• Controllo della velocità per convertitori di frequenza e azionamenti servo.
• Controllo analogico della posizione delle valvole nei sistemi oleodinamici e HVAC.
• Regolazione dei valori nominali nelle stazioni di test e calibrazione.
• Sistemi di controllo industriale distribuiti che utilizzano accoppiatori bus Beckhoff.

Specifiche tecniche

Generale

Segnale e I/O

Electrical

Uscita: 4 x 16 bit di dati (4 x 8 bit di controllo/stato opzionali)

8 a 9 mm

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema di controllo e i relativi alimentatori siano completamente disalimentati prima di iniziare l'installazione o la rimozione.
2. Montare il terminale su una guida DIN standard da 35 mm (EN 60715) facendolo scorrere in posizione finché il meccanismo di bloccaggio non scatta in modo sicuro.
3. Collegare il terminale affiancandolo agli altri Bus Terminal mediante il sistema integrato a scanalatura e chiave, assicurando il contatto fisico ed elettrico con il K-bus.
4. Spellare l'isolamento del cavo di segnale per una lunghezza di 8-9 mm.
5. Inserire un piccolo cacciavite nell'apposita fessura di azionamento del morsetto a molla per aprire il morsetto, inserire il conduttore e rilasciare per fissarlo.
6. Si noti che il terminale non dispone di contatti di alimentazione; l'alimentazione non viene fornita attraverso i terminali adiacenti. Predisporre un'adeguata messa a terra sul campo o il percorso di un'alimentazione esterna per i dispositivi analogici collegati.
