BECKHOFF

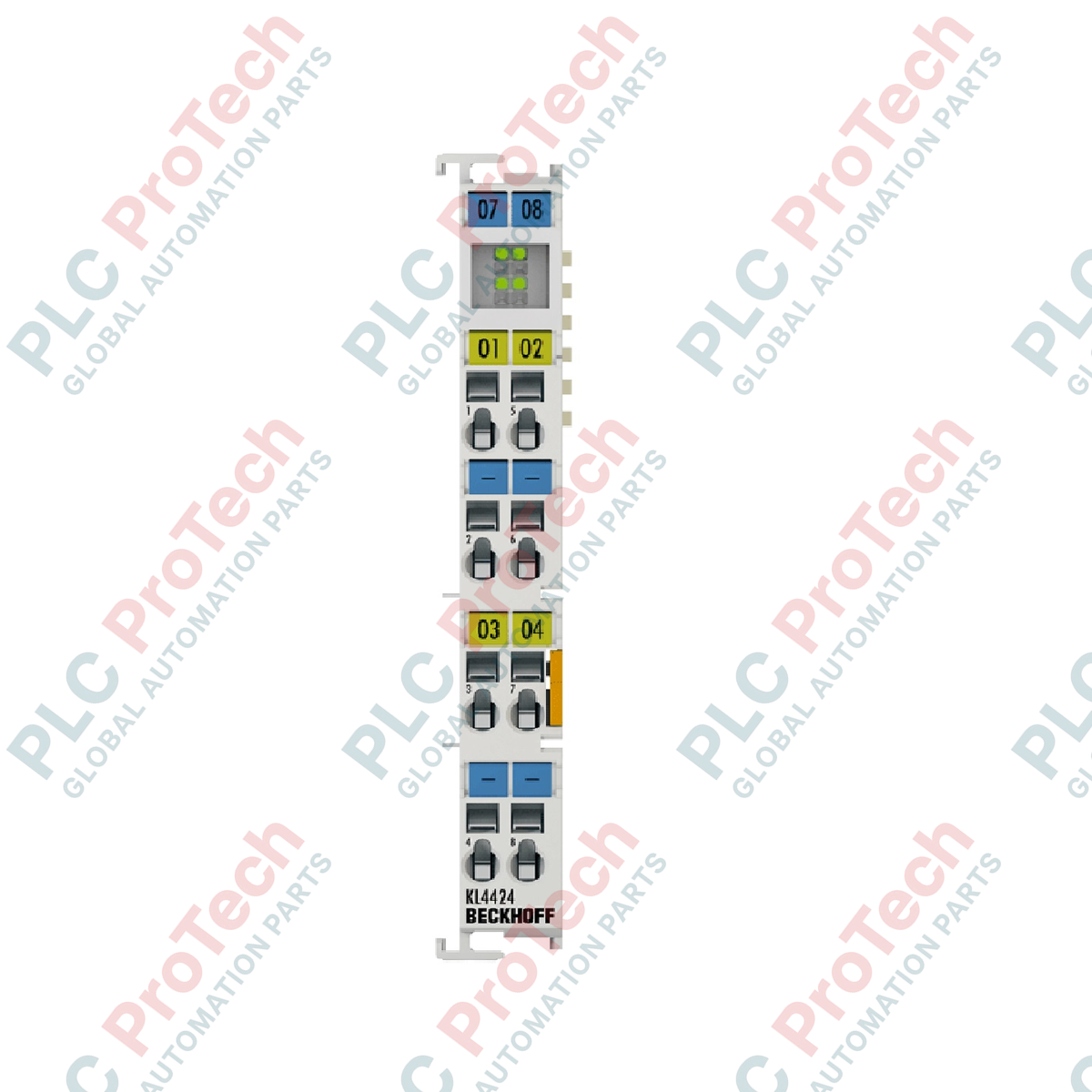

Beckhoff KL4424 Terminale di uscita analogica K-Bus a 4 canali

SKU KL4424

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: KL4424

  • Country of origin:Germany

  • Product Type: Terminali per bus

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 12,0 x 7,0 x 3,0 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Generando segnali di controllo analogici precisi nell'ambito del sistema I/O Beckhoff, il Beckhoff KL4424 funziona come modulo di uscita in corrente a quattro canali ad alta densità. Progettato per elaborare segnali nell'intervallo standard da 4 a 20 mA, questo terminale offre alta risoluzione e isolamento galvanico per attuatori a livello di campo, valvole di controllo e indicatori a loop di corrente. Il suo design robusto è ottimizzato per ambienti che richiedono un'immunità ai disturbi affidabile e prestazioni stabili in condizioni termiche variabili.

Caratteristiche principali

  • Quattro canali a singolo terminale: integrazione compatta di quattro uscite analogiche all'interno di un singolo alloggiamento Bus Terminal da 12 mm.
  • Risoluzione a 12 bit: la conversione digitale-analogica ad alta precisione consente un'esecuzione precisa del controllo di processo.
  • A prova di cortocircuito: le uscite sono protette da errori di cablaggio e variazioni del carico fino a 350 Ohm.
  • Opzioni di alimentazione flessibili: funziona nativamente tramite contatti di alimentazione a 24 V CC, con supporto per 15 V CC tramite il terminale di alimentazione KL9515.
  • Isolamento galvanico: fornisce un isolamento di 500 V tra l'elettronica interna del K-bus e i canali del segnale.
  • Certificazioni complete: approvato per aree pericolose con classificazioni ATEX, IECEx e cFMus Classe I Divisione 2.

Applicazioni

  • Posizionatori di valvole modulanti e attuatori pneumatici nelle raffinerie di petrolio e gas.
  • Controllo del riferimento di velocità di azionamenti a frequenza variabile tramite loop di corrente standardizzati.
  • Controllo della strumentazione di processo negli impianti di lavorazione chimica.
  • Sistemi di configurazione della portata per acqua e acque reflue.

Specifiche tecniche

Parametro Valore / Specifica
Produttore Beckhoff Automation
Serie del modello Sistema di terminali K-Bus (KL4xxx)
Numero di uscite 4 a singolo terminale
Intervallo di corrente del segnale 4...20 mA
Risoluzione 12 bit
Limitazione del carico di uscita < 350 Ohm (a prova di cortocircuito)
Errore di uscita < ±0,1% (rispetto al valore di fondo scala)
Tempo di conversione circa 4 ms
Tensione di alimentazione 24 V CC tramite i contatti di alimentazione (o 15 V CC tramite KL9515)
Assorbimento di corrente (K-bus) tip. 20 mA
Assorbimento di corrente (contatti di alimentazione) tip. 60 mA + corrente di carico
Isolamento elettrico 500 V (K-bus / tensione del segnale)
Ampiezza in bit nell'immagine di processo 4 x dati di uscita a 16 bit (opzionale: controllo/stato 4 x 8 bit)
Temperatura di esercizio 0 degC a +55 degC
Temperatura di stoccaggio -25 degC a +85 degC
Umidità relativa 95%, senza condensa
Resistenza a vibrazioni/urti Conforme a EN 60068-2-6 / EN 60068-2-27
Immunità/emissioni EMC Conforme a EN 61000-6-2 / EN 61000-6-4
Grado di protezione IP20 (posizione di installazione variabile)
Peso netto circa 75 g
Peso di spedizione (calcolato) 0,15 kg
Dimensioni dell'imballaggio (calcolate) 12,0 x 7,0 x 3,0 cm
Omologazioni per aree pericolose ATEX II 3 G Ex nA IIC T4 Gc / IECEx Ex ec IIC T4 Gc / cFMus Cl. I Div 2

Collegamenti e interfacce

Punto di connessione Nome del segnale Descrizione
1 Uscita 1 Uscita analogica 1 (4...20 mA)
2 Uscita 2 Uscita analogica 2 (4...20 mA)
3 Uscita 3 Uscita analogica 3 (4...20 mA)
4 Uscita 4 Uscita analogica 4 (4...20 mA)
5 0 V Riferimento di massa comune (contatto di alimentazione)
6 0 V Riferimento di massa comune (contatto di alimentazione)
7 0 V Riferimento di massa comune (contatto di alimentazione)
8 0 V Riferimento di massa comune (contatto di alimentazione)

Modelli alternativi e compatibilità

Il morsetto utilizza la comunicazione backplane K-bus standard e può essere combinato senza problemi con altri morsetti bus standard. Per le installazioni che richiedono cablaggi precablati a innesto per ridurre i tempi di manutenzione sul campo, la versione KS4424 costituisce l'equivalente hardware diretto con blocchi connettore a innesto.

Problemi applicativi e note tecniche

Nel dimensionare i loop di corrente, assicurarsi che la resistenza totale del loop non superi 350 Ohm. Il superamento di questo limite farà saturare il driver di uscita prima del raggiungimento del livello completo del segnale di 20 mA, causando un controllo non lineare. Nei quadri ad alta densità con temperature ambiente di esercizio elevate, considerare di alimentare il morsetto a 15 V DC utilizzando un morsetto KL9515 per ridurre al minimo la dissipazione termica locale all'interno dell'armadio.

Suggerimenti per la messa in servizio e il cablaggio

Per proteggere i segnali analogici sensibili di basso livello dalle interferenze elettromagnetiche, utilizzare cavi a doppino intrecciato schermato (STP) per tutti i collegamenti di uscita. Collegare la schermatura del cavo a terra solo nel punto di ingresso dell'armadio di controllo per evitare la formazione di anelli di massa. Assicurarsi che i morsetti di riferimento 0 V (da 5 a 8) siano correttamente ponticellati al percorso comune di terra dei contatti di alimentazione, per evitare offset di tensione di modo comune sui segnali analogici.

Linee guida per l'installazione

AVVERTENZA CRITICA:

Disalimentare tutti i circuiti di campo e gli alimentatori del sistema prima di montare o smontare il morsetto. L'inserimento o la rimozione dei morsetti bus mentre il backplane o l'alimentazione esterna di campo sono sotto tensione può causare danni fisici ai contatti K-bus interni e compromettere i moduli circostanti.

1 Montaggio su guida DIN

Agganciare il modulo a una guida DIN standard da 35 mm (EN 60715), assicurandosi che il meccanismo di bloccaggio si innesti saldamente sui bordi della guida.

2 Integrazione affiancata

Far scorrere il morsetto orizzontalmente lungo la guida DIN per interconnettere il K-bus e i contatti di alimentazione con i morsetti adiacenti. Verificare che gli incastri laterali maschio-femmina siano completamente bloccati.

3 Terminazione del cablaggio di campo

Inserire i collegamenti dei cavi utilizzando un cacciavite per aprire i morsetti a molla. Inserire solo conduttori spelati e privi di trefoli di rame sfilacciati, quindi rilasciare il morsetto a molla per bloccare il collegamento.

FAQ

Qual è il carico massimo consentito sul loop per le uscite analogiche di questo terminale?

La resistenza di carico massima per canale è di 350 Ohm. Le uscite sono protette dai cortocircuiti per evitare danni all'hardware causati da errori di cablaggio.

È possibile utilizzare questo terminale di uscita con un alimentatore esterno da 15 V CC invece che da 24 V CC?

Sì. Questo modulo supporta il funzionamento alternativo a 15 V CC se abbinato a un terminale di alimentazione KL9515, contribuendo a ridurre al minimo la generazione di calore nei quadri di controllo chiusi.

Qual è la differenza tra questo modello e la versione KS4424?

Il KL4424 dispone di terminali a molla fissi per i cavi, mentre il KS4424 è dotato di morsettiere a innesto che consentono sostituzioni a caldo più rapide durante la manutenzione sul campo.

Questo terminale supporta la configurazione o la scalatura dei singoli canali?

Il terminale converte linearmente il valore digitale a 12 bit nell'immagine di processo nell'intervallo da 4 a 20 mA su tutte e quattro le uscite. La scalatura dettagliata, i filtri o le regolazioni dell'intervallo possono essere configurati tramite il software TwinCAT o la mappatura sul lato del controller.
