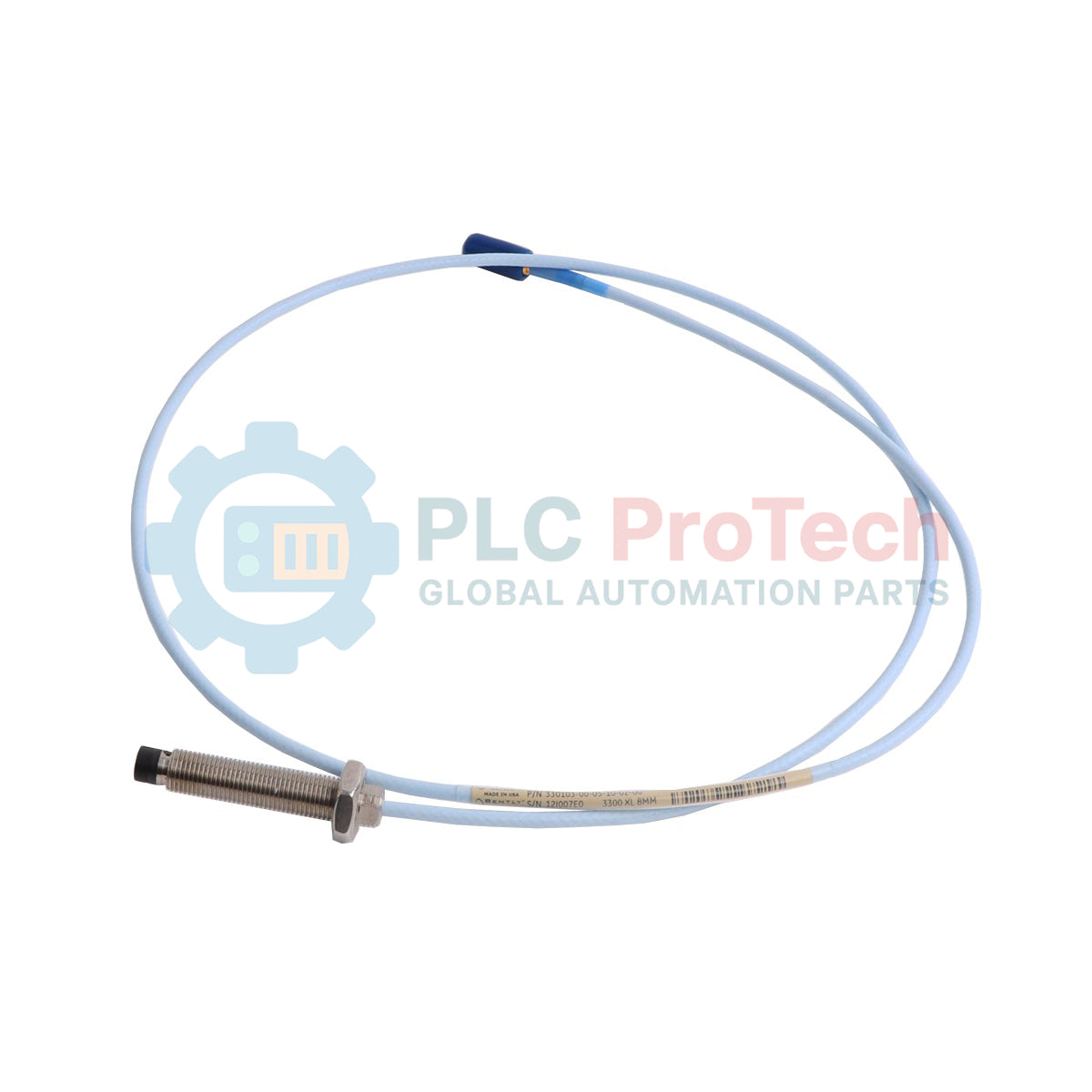

Sonda di prossimità Bently Nevada 330101-00-11-10-02-CN 3300 XL 8 mm

Panoramica del prodotto

Il 330101-00-11-10-02-CN è un sensore di spostamento a correnti parassite, senza contatto e di grado commerciale, progettato per il sistema di trasduttori di prossimità Bently Nevada 3300 XL di base. Operando come componente critico nelle infrastrutture di protezione dei macchinari, questa sonda da 8 mm misura con precisione le distanze statiche e dinamiche tra la punta del sensore e l'albero rotante monitorato. Gli ambienti industriali fortemente automatizzati - tra cui raffinerie di petrolio e gas, centrali termoelettriche a carico di base e impianti di trattamento delle acque reflue su larga scala - si affidano al 330101-00-11-10-02-CN per fornire dati telemetrici meccanici costanti. Monitorando le vibrazioni microscopiche dell'albero, le variazioni della posizione della spinta assiale e i giochi radiali del film d'olio, fornisce metriche analogiche continue direttamente al rack di monitoraggio 3500. Questo feedback in tempo reale consente agli operatori di avviare arresti di sicurezza preventivi prima che si verifichino squilibri o grippaggi dei cuscinetti, riducendo i danni catastrofici alle apparecchiature e diminuendo drasticamente i tempi di fermo non programmati dell'impianto.

Dettaglio dei suffissi

Le caratteristiche fisiche esatte, la configurazione della filettatura, la lunghezza della prolunga e i livelli di sicurezza normativi del sensore 330101-00-11-10-02-CN sono specificati tramite una matrice strutturata del codice articolo:

• 330101 (Piattaforma di base): Stabilisce la configurazione standard della sonda di prossimità 3300 XL da 8 mm, con filettatura inglese dell'involucro 3/8-24 UNF e un cavo coassiale non armato.

• 00 (Segmento non filettato): Definisce una lunghezza non filettata di 0,0 pollici, il che significa che l'intero involucro esterno metallico presenta una filettatura continua 3/8-24 UNF.

• 11 (Lunghezza complessiva dell'involucro): Specifica una lunghezza complessiva ridotta dell'involucro di 1,1 pollici, progettata per spazi meccanici ristretti e alloggiamenti di cuscinetti radiali poco profondi.

• 10 (Profilo della lunghezza totale): Indica una lunghezza elettrica totale del sistema di 1,0 metro (3,3 piedi), richiedendo un'integrazione precisa con i cavi di prolunga compatibili e i driver Proximitor.

• 02 (Stile del connettore): Equipaggia il cavo coassiale standard isolato con un'interfaccia con connettore di blocco coassiale miniaturizzato ClickLoc.

• CN (Certificazione regionale): Indica le approvazioni degli enti per aree pericolose specifiche del Paese, conformi ai rigorosi standard di sicurezza locali per gli ambienti esplosivi.

Parametri operativi e dimensioni fisiche

Domande frequenti su telemetria e manutenzione delle macchine

Qual è la logica pratica di installazione alla base della configurazione con lunghezza totale di 1,0 metro?

I circuiti di monitoraggio della prossimità dipendono dal monitoraggio preciso dell'impedenza ad alta frequenza, calibrato su una lunghezza elettrica totale fissa, generalmente di 5,0 metri o 9,0 metri. La sonda da 1,0 metro è progettata per essere abbinata a un cavo di prolunga 3300 XL da 4,0 metri o 8,0 metri corrispondente, consentendo al tecnico sul campo di raggiungere una scatola di giunzione di terminazione remota all'esterno dell'involucro della macchina, mantenendo al contempo la lunghezza elettrica corretta.

Perché questo modello integra la configurazione dell'involucro filettato continuo da 1,1 pollici?

La combinazione di suffissi 00-11 indica che la sonda non ha alcuna lunghezza non filettata e presenta un corpo metallico totale corto di 1,1 pollici. Questo profilo ultra-compatto è ideale per staffe montate internamente o cappelli di supporto radiale poco profondi, dove un alloggiamento più lungo urterebbe ostacoli strutturali interni o interferirebbe con l'albero target.

Il connettore ClickLoc contribuisce a preservare l'integrità del percorso del segnale in condizioni di forti vibrazioni?

Sì. Il connettore coassiale ClickLoc miniaturizzato integra un fermo di bloccaggio meccanico automatico che impedisce connessioni accidentalmente allentate. Una volta completamente collegato, impedisce l'allentamento della connessione causato dalle vibrazioni a bassa frequenza dell'alloggiamento della macchina, mantenendo continuo e privo di errori il percorso di telemetria a bassa tensione.

Guida all'ingegneria e all'installazione

• Calibrazione della tensione CC e ottimizzazione della distanza fisica:

  Quando si avvita la sonda 330101-00-11-10-02-CN nella staffa di montaggio, verificare che la superficie del sensore sia parallela al bersaglio. Collegare un multimetro digitale al circuito di uscita del sensore Proximitor e regolare la posizione della sonda finché la tensione non indica esattamente -10.0 VDC. Questa lettura indica che il bersaglio si trova al vero centro fisico del campo di misura lineare da 8 mm del 3300 XL. Assicurarsi che l'area superficiale del bersaglio offra una superficie liscia e omogenea in acciaio AISI 4140, per prevenire anomalie di runout elettrico.

• Meccanica di trazione della canalina e raggio di curvatura del cavo:

  Quando si fa passare il cavo coassiale non armato attraverso i percorsi interni della macchina o i blocchi di canaline esterni, mantenere un raggio minimo di curvatura di 25.4 mm (1.0 inch). Non applicare mai una tensione di trazione eccessiva vicino al punto di giunzione del corpo della sonda o alla spina del terminale, poiché una forza elevata può spostare il conduttore centrale interno. Applicare un composto antigrippante appropriato sulle filettature 3/8-24 UNF e serrare secondo le specifiche standard senza stringere eccessivamente, per evitare la deformazione dell'involucro.

• Protezione dell'isolamento del connettore e della tenuta a prova di liquidi:

  Il giunto coassiale ClickLoc deve rimanere completamente asciutto, privo di pellicole conduttive e isolato dalle messe a terra strutturali dell'armadio. Avvolgere saldamente il terminale collegato utilizzando nastro isolante in silicone autoagglomerante di alta qualità oppure racchiuderlo in una guaina protettiva specializzata per connettori. Questo trattamento impedisce ai lubrificanti sintetici caldi, all'umidità atmosferica e alla polvere metallica di penetrare nelle filettature del terminale, prevenendo errori nei circuiti di massa o derive della calibrazione.
