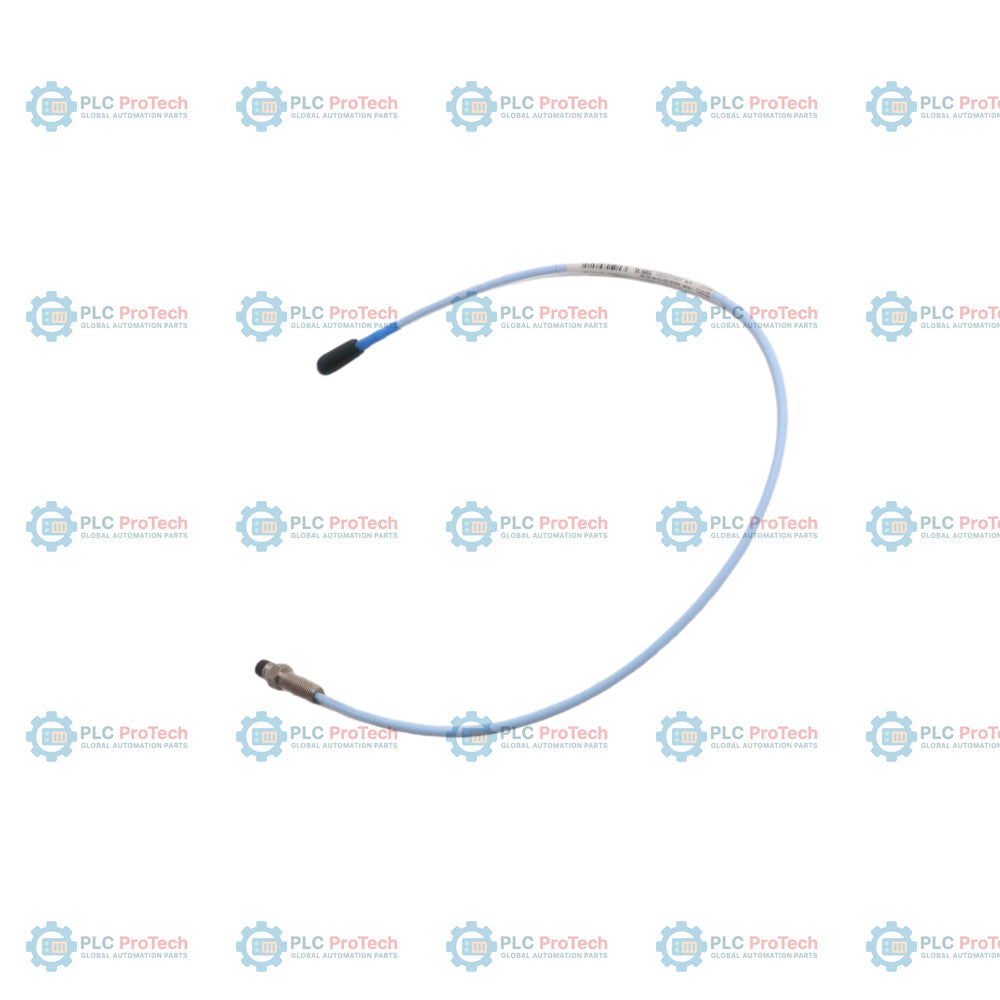

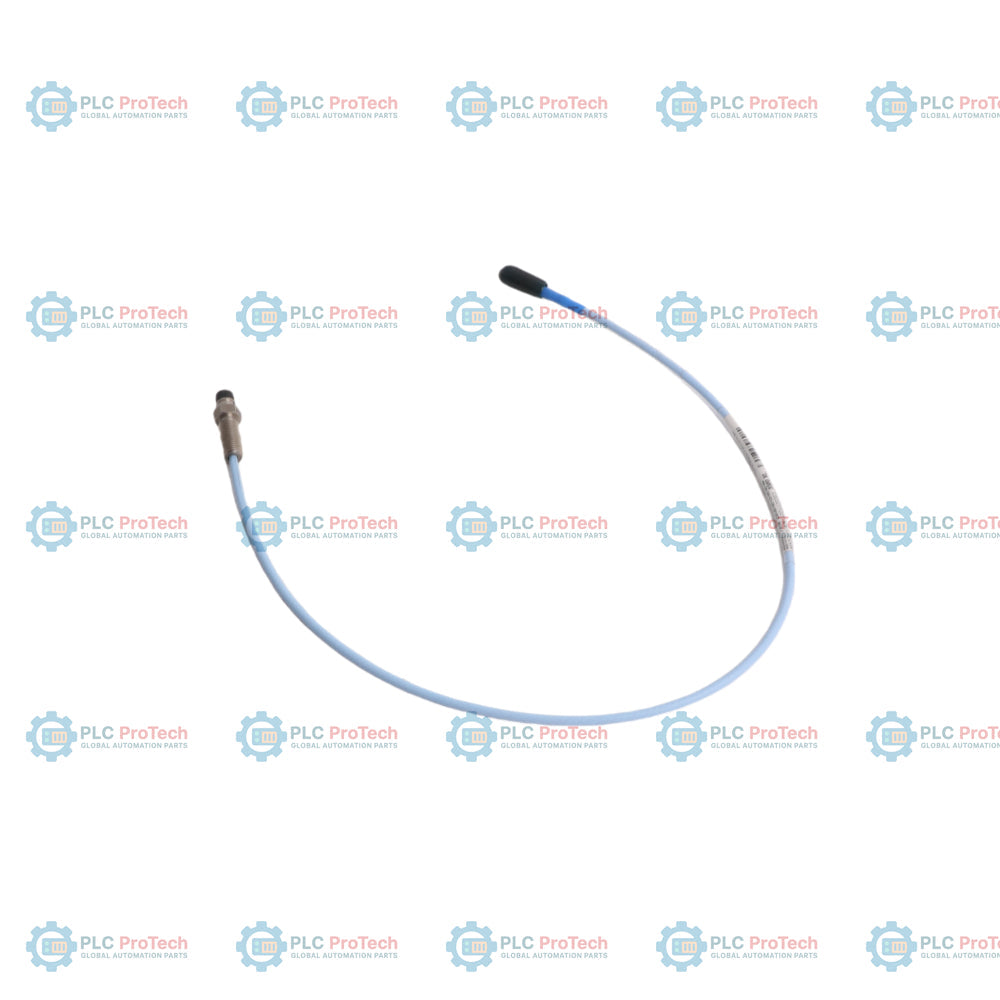

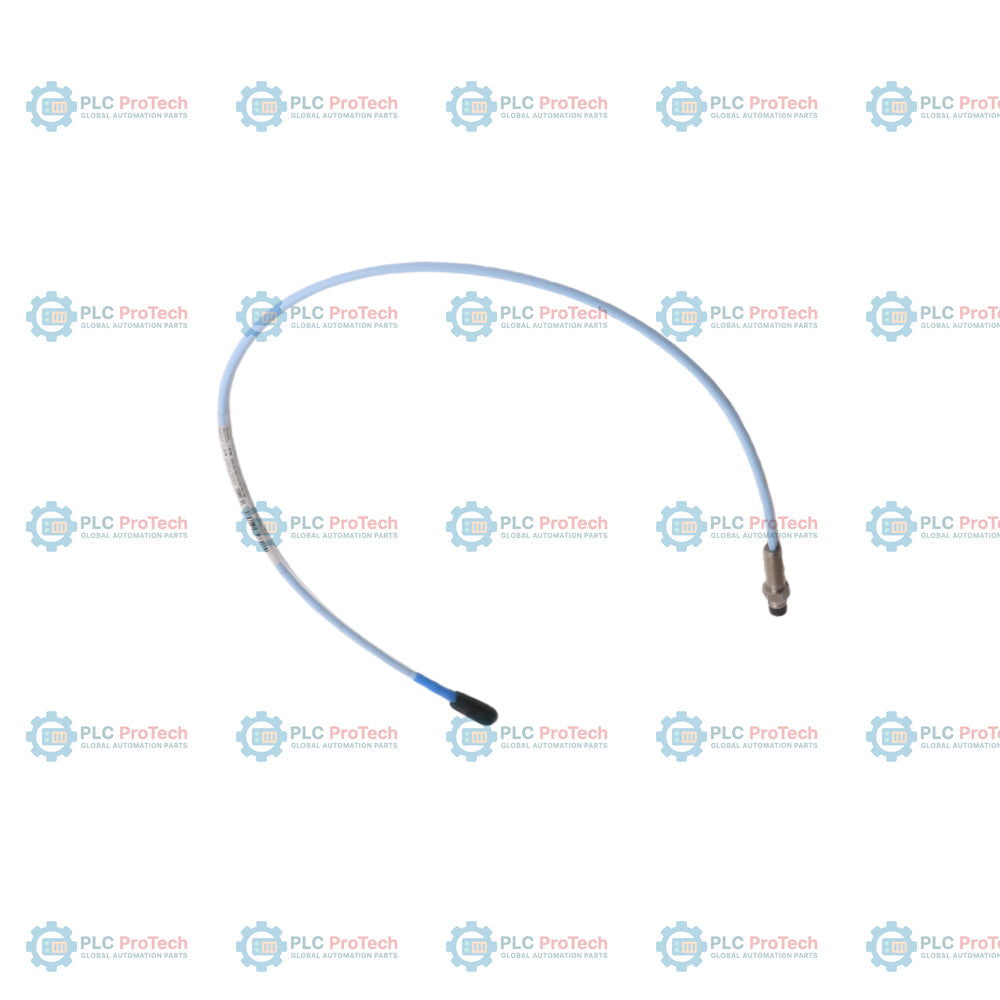

Bently Nevada 330105-02-12-05-02-00 3300 XL Sonda di prossimità con montaggio inverso

Descrizione

330105-02-12-05-02-00: Sonda di prossimità 3300 XL da 8 mm con montaggio inverso configurata con un corpo filettato 3/8-24 UNF, una lunghezza non filettata di 0.2 pollici e una lunghezza complessiva del corpo di 1.2 pollici. L'opzione 05 definisce la lunghezza totale del cavo integrato di 0.5 metri (1.6 piedi), che termina in un connettore ClickLoc coassiale miniaturizzato standard (opzione 02) senza richiedere approvazioni degli enti (opzione 00).

A differenza delle sonde di prossimità standard con filettature di montaggio rivolte verso la parte anteriore, le configurazioni con montaggio inverso vengono installate attraverso il lato posteriore di un alloggiamento o di una guaina di montaggio, rendendole adatte a involucri per macchinari specializzati. Questo modello utilizza un cablaggio coassiale standard anziché opzioni corazzate, rendendolo adatto alle installazioni che utilizzano condotti protettivi o guaine esterne. La lunghezza del cavo integrato di 0.5 metri richiede un cavo di prolunga per completare un circuito standard del sistema trasduttore da 5 o 9 metri collegato a un sensore Proximitor 3300 XL.

Caratteristiche

• L'opzione 02 per la lunghezza non filettata fornisce un ingombro ridotto della punta di 0.2 pollici per installazioni a filo.
• L'opzione 12 per la lunghezza complessiva del corpo fornisce un corpo fisico di 1.2 pollici con filettature 3/8-24 UNF-2A.
• L'opzione 05 specifica una lunghezza del cavo integrato della sonda di 0.5 metri (1.6 piedi).
• Il connettore coassiale ClickLoc dell'opzione 02 presenta una placcatura in oro e un meccanismo di bloccaggio.
• L'opzione 00 specifica caratteristiche costruttive standard senza contrassegni di approvazione per aree pericolose.
• Diametro della punta di 8.0 mm con punta in PPS (solfuro di polifenilene) per un'elevata stabilità meccanica.
• Intervallo di temperatura operativa da -52 degC a +177 degC (-62 degF a +350 degF) per ambienti industriali difficili.
• Compatibile con i sistemi di sensori Proximitor 3300 XL da 5 e 9 metri.

Applicazioni

Le sonde con montaggio inverso vengono generalmente utilizzate quando i vincoli di spazio impediscono il montaggio esterno della sonda o quando viene utilizzata una guaina protettiva. Le applicazioni comuni includono:

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale in turbine a vapore o a gas, compressori centrifughi e motori elettrici.
• Misurazioni del gioco dei cuscinetti a film fluido in macchinari industriali rotanti pesanti.
• Pompe per idrocarburi, riduttori e generatori operanti in ambienti industriali.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Alloggiamento di montaggio: le sonde a montaggio inverso vengono installate attraverso l'estremità inversa di una guaina di alloggiamento. Assicurarsi che il controdado sia serrato saldamente. Non superare la lunghezza massima di innesto della filettatura di 0.563 inches per evitare inceppamenti.
• Distanza della sonda: impostare la distanza nominale dal bersaglio utilizzando un calibro o monitorando l'uscita del sensore Proximitor. La distanza standard è generalmente compresa tra 1.27 mm (50 mils) e 2.0 mm (80 mils).
• Manipolazione dei connettori: il collegamento tra la sonda e i connettori ClickLoc del cavo di prolunga deve essere serrato a mano. Evitare di serrare eccessivamente con pinze metalliche, tranne quando si utilizzano connettori standard in acciaio inossidabile non-XL, che richiedono un ulteriore 1/8 di giro.
• Instradamento del cavo: instradare il cavo coassiale evitando curve strette. Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 inch) per i cavi standard, per evitare attenuazioni o distorsioni del segnale. Evitare il contatto del cavo con componenti rotanti abrasivi.
• Protezione da umidità e sporco: utilizzare nastro in silicone appropriato o protezioni per connettori quando il collegamento è esposto a elevata umidità, acqua o spruzzi d'olio.

Conformità e certificazioni

Questa configurazione della sonda è prodotta secondo gli standard di gestione della qualità ISO 9001 ed è adatta per applicazioni generiche in cui non sono richieste certificazioni per aree pericolose.
