Descrizione

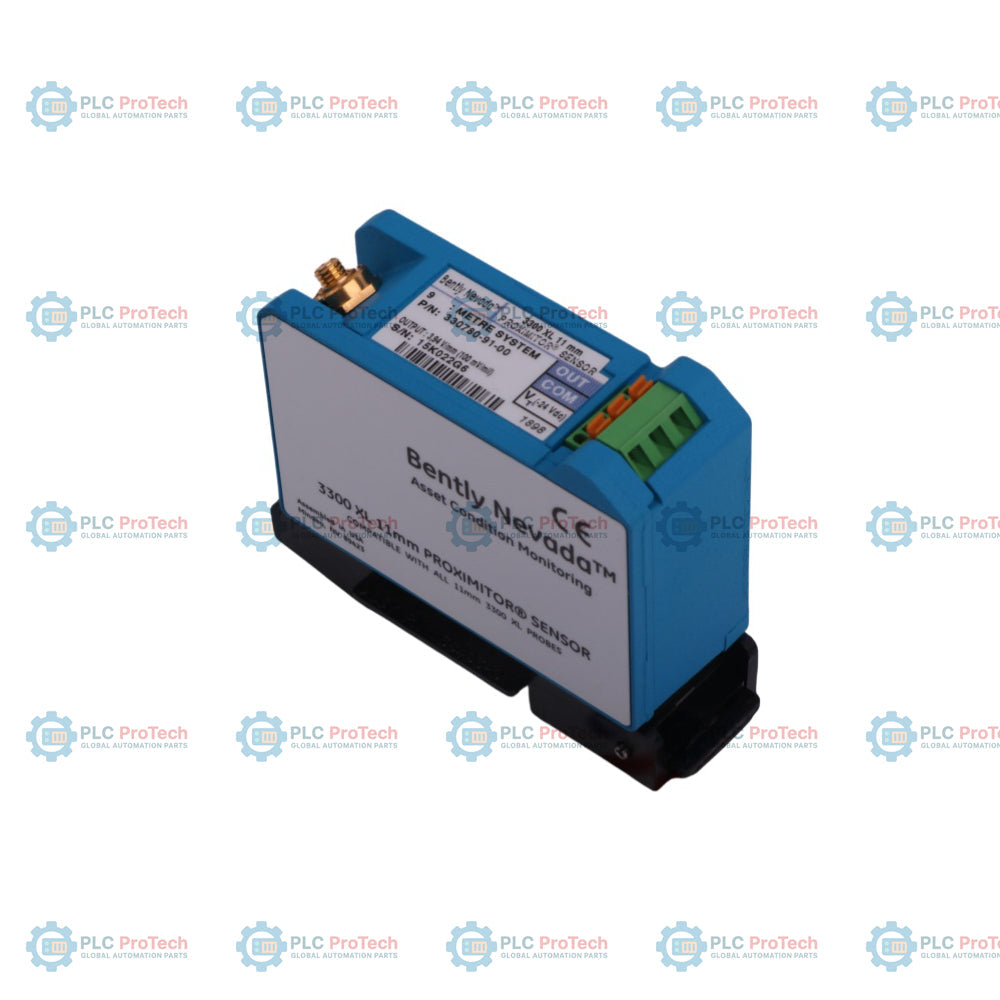

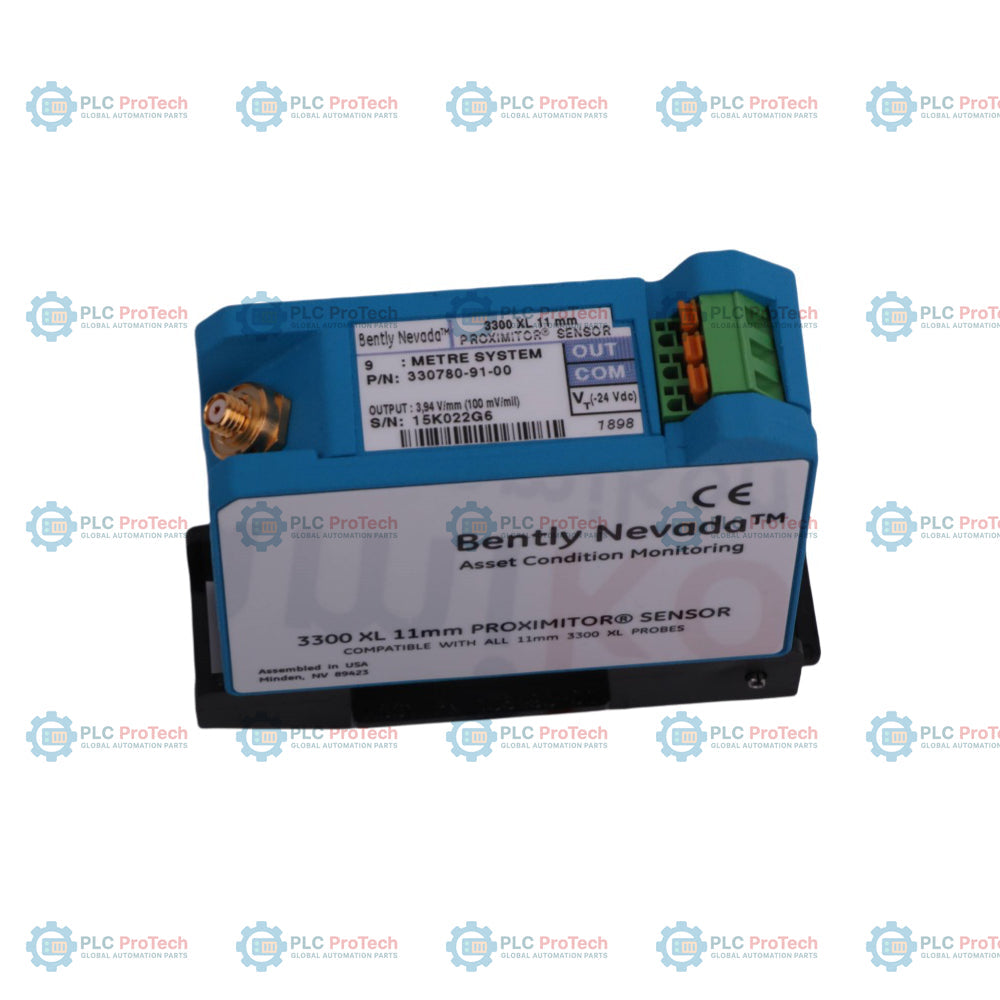

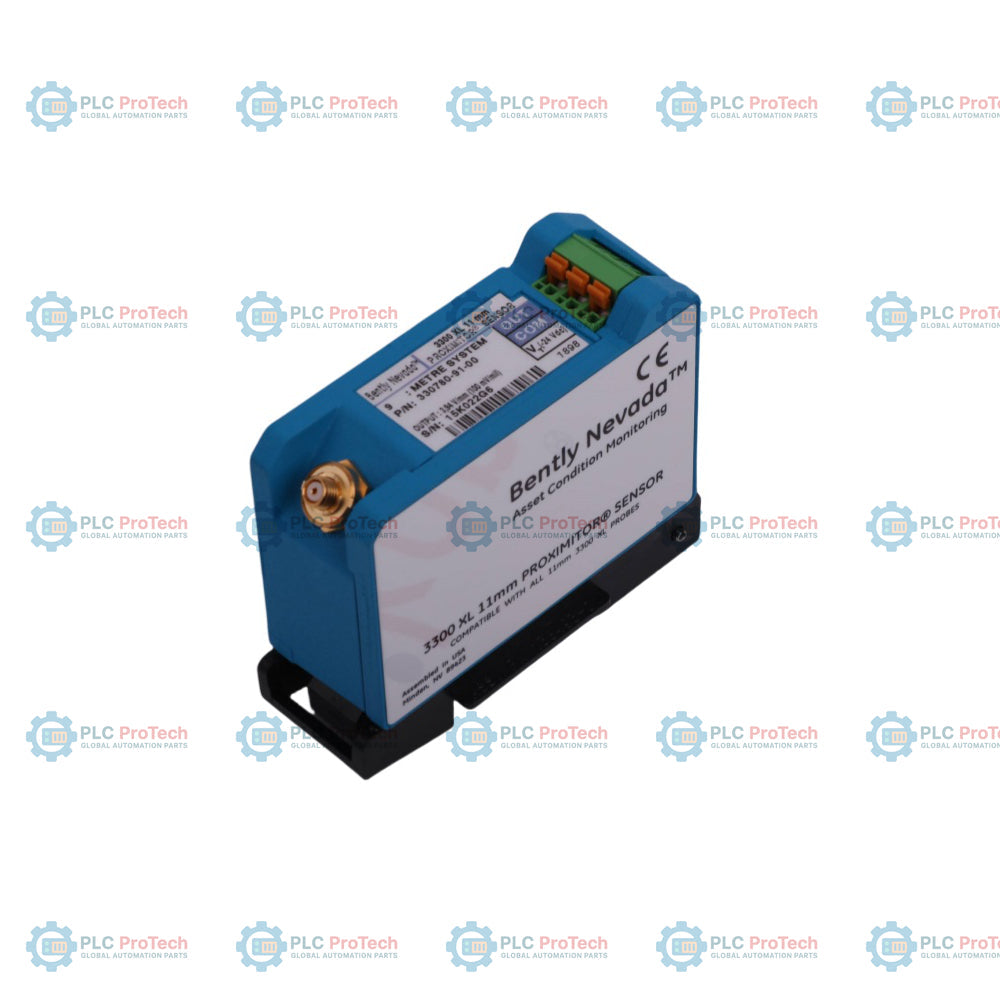

330780-91-00: Sensore di prossimità 3300 XL 11 mm configurato per una lunghezza totale del sistema di 9,0 metri, con montaggio su guida DIN da 35 mm e senza approvazioni per aree pericolose. Questa configurazione specifica opera all'interno del sistema di trasduttori di prossimità 3300 XL 11 mm, ricevendo l'ingresso da una sonda e da un cavo di prolunga compatibili da 11 mm per fornire in uscita una tensione lineare proporzionale alla distanza tra la punta della sonda e la superficie target.

Questo sensore montato su guida DIN offre un fattore di scala di 3,94 V/mm (100 mV/mil). Viene utilizzato su macchinari rotanti critici, come turbine a vapore, compressori e pompe, per misurare la posizione della spinta assiale, le vibrazioni radiali e i segnali di riferimento di fase. L'opzione con lunghezza del sistema di 9,0 metri richiede lunghezze totali corrispondenti di sonda e cavo di prolunga di 9,0 metri per mantenere la calibrazione e le prestazioni del sistema.

Caratteristiche

• L'opzione 91 specifica una lunghezza totale del sistema di 9,0 metri (29,5 piedi), consentendo collegamenti a lunga distanza tra la sonda e il sensore.
• L'adattatore integrato per il montaggio su guida DIN consente l'installazione diretta su guide DIN standard da 35 mm.
• L'opzione 00 indica che per questa unità non sono richieste approvazioni da parte di enti per aree pericolose.
• Compatibile con le sonde di prossimità Bently Nevada 3300 XL 11 mm e i cavi di prolunga 330730.
• L'alloggiamento in alluminio A380 offre schermatura fisica e integrità strutturale negli ambienti industriali.
• Il connettore coassiale ClickLoc garantisce una connessione sicura al cavo di prolunga grazie ai contatti in ottone placcati in oro.
• I collegamenti alla morsettiera forniscono punti di cablaggio sicuri per i collegamenti VT, COM e OUT.

Applicazioni

Le applicazioni tipiche di monitoraggio delle vibrazioni e della posizione dei macchinari includono:

• Misurazioni della posizione assiale (di spinta) su turbine a vapore e a gas.
• Misurazioni dell'espansione differenziale della rampa su turbine a vapore industriali.
• Monitoraggio delle vibrazioni del rotore e dell'albero su macchine con cuscinetti a film fluido.
• Rilevamento del tachimetro, del riferimento di fase (Keyphasor) e del segnale di velocità zero su alberi rotanti.
• Misurazioni della posizione o della caduta dell'asta su compressori alternativi.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Assicurarsi di adottare procedure corrette di montaggio e collegamento elettrico durante l'installazione:

• Montare il sensore Proximitor su una guida DIN standard da 35 mm. Assicurarsi che vi sia spazio sufficiente per far scorrere l'unità sulla guida e rimuoverla.
• Mantenere calibrata la lunghezza totale del sistema. Il modello 330780-91-00 è un sensore per una lunghezza del sistema di 9,0 metri e deve essere abbinato a una combinazione di sonda e cavo di estensione che totalizzi 9,0 metri (ad esempio, sonda da 1,0 m + cavo di estensione da 8,0 m, oppure sonda da 5,0 m + cavo di estensione da 4,0 m).
• Assicurarsi che tutti i morsetti del cablaggio in campo siano serrati secondo le specifiche. Utilizzare un cavo schermato a tre conduttori da 0,2 a 1,5 mm2 (da 16 a 24 AWG).
• Non superare la distanza massima di cablaggio in campo di 305 metri (1000 piedi) tra il sensore Proximitor e il monitor di monitoraggio.
• Quando si collega il cavo della sonda al cavo di estensione, serrare prima a mano i connettori coassiali ClickLoc, quindi serrarli alla coppia massima raccomandata di 0,565 N-m (5 in-lb). Non utilizzare utensili che possano danneggiare la placcatura in oro.
