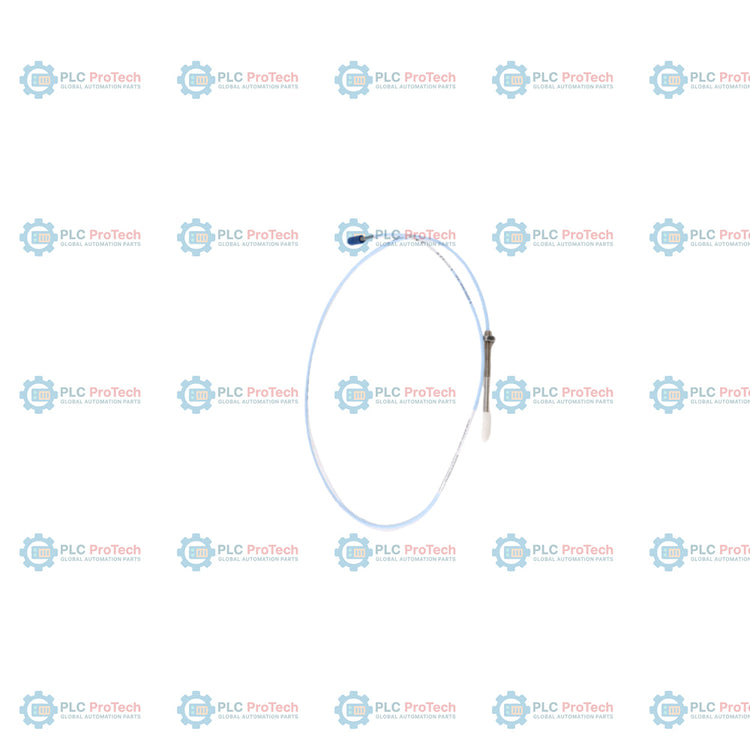

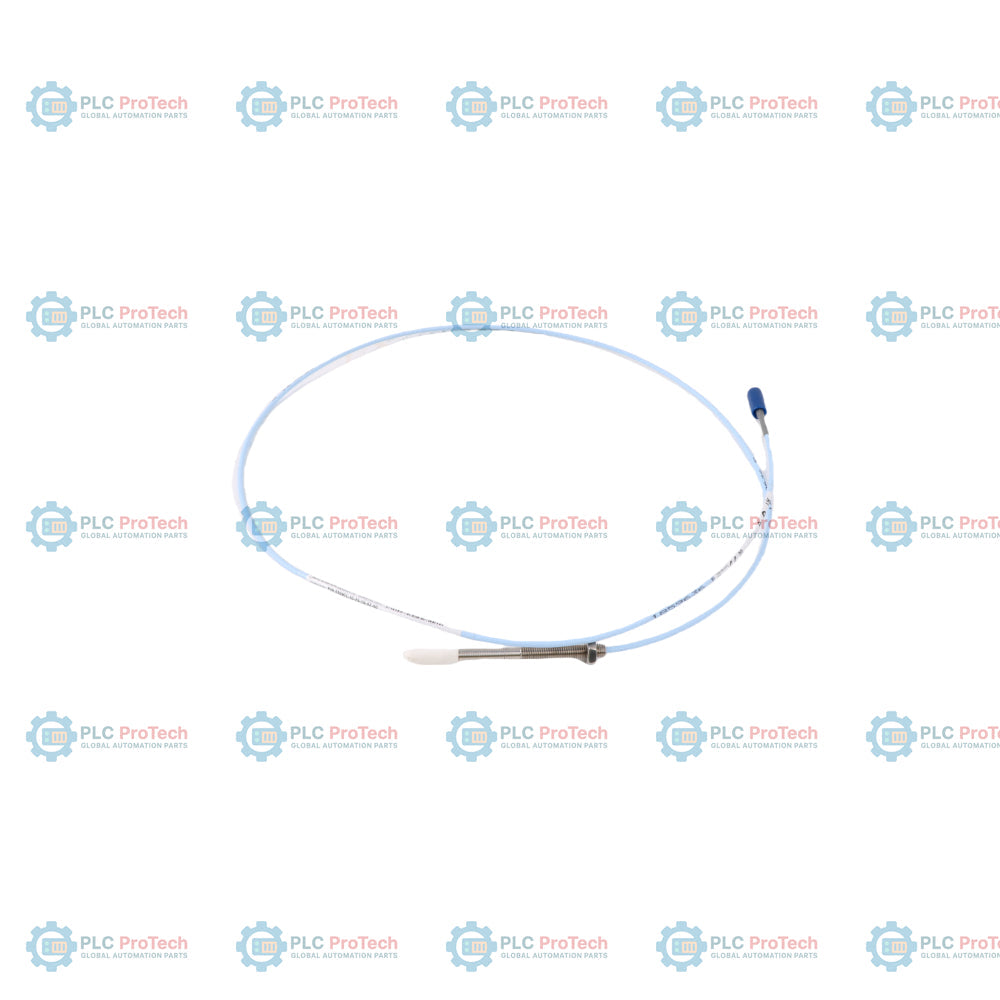

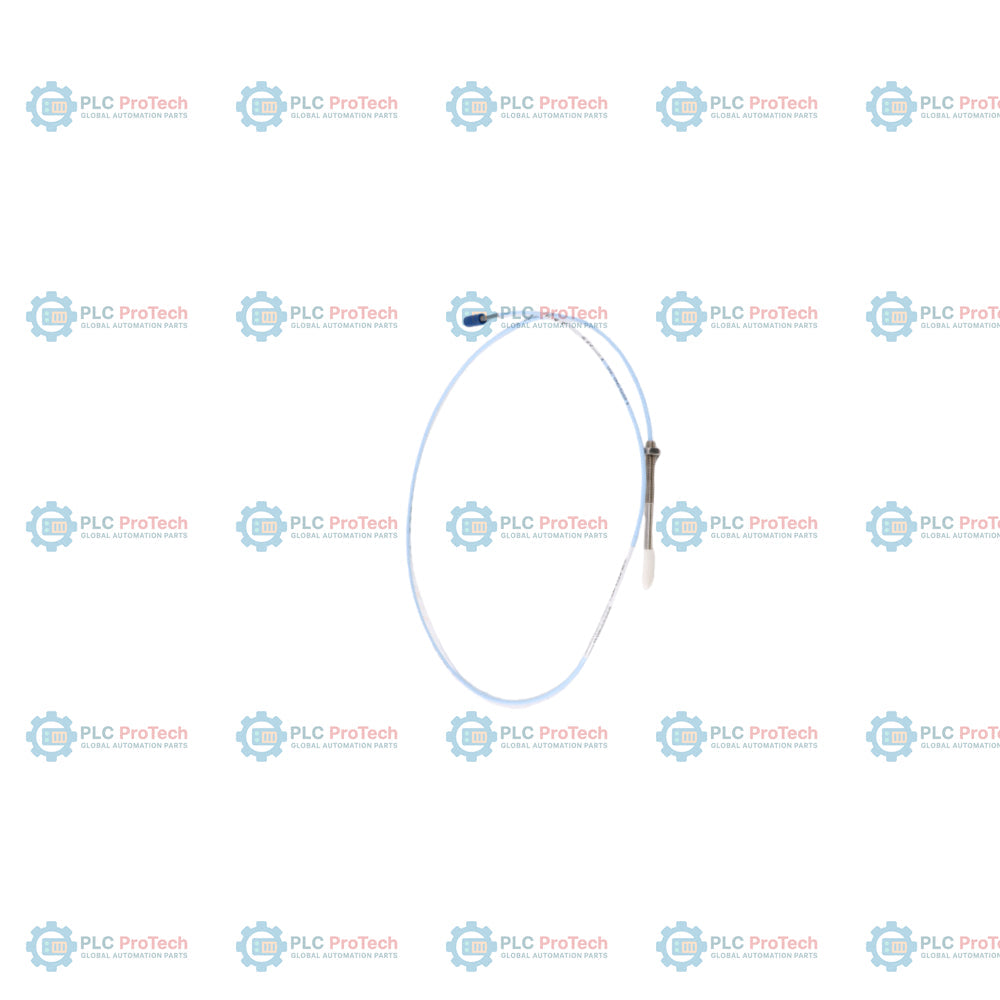

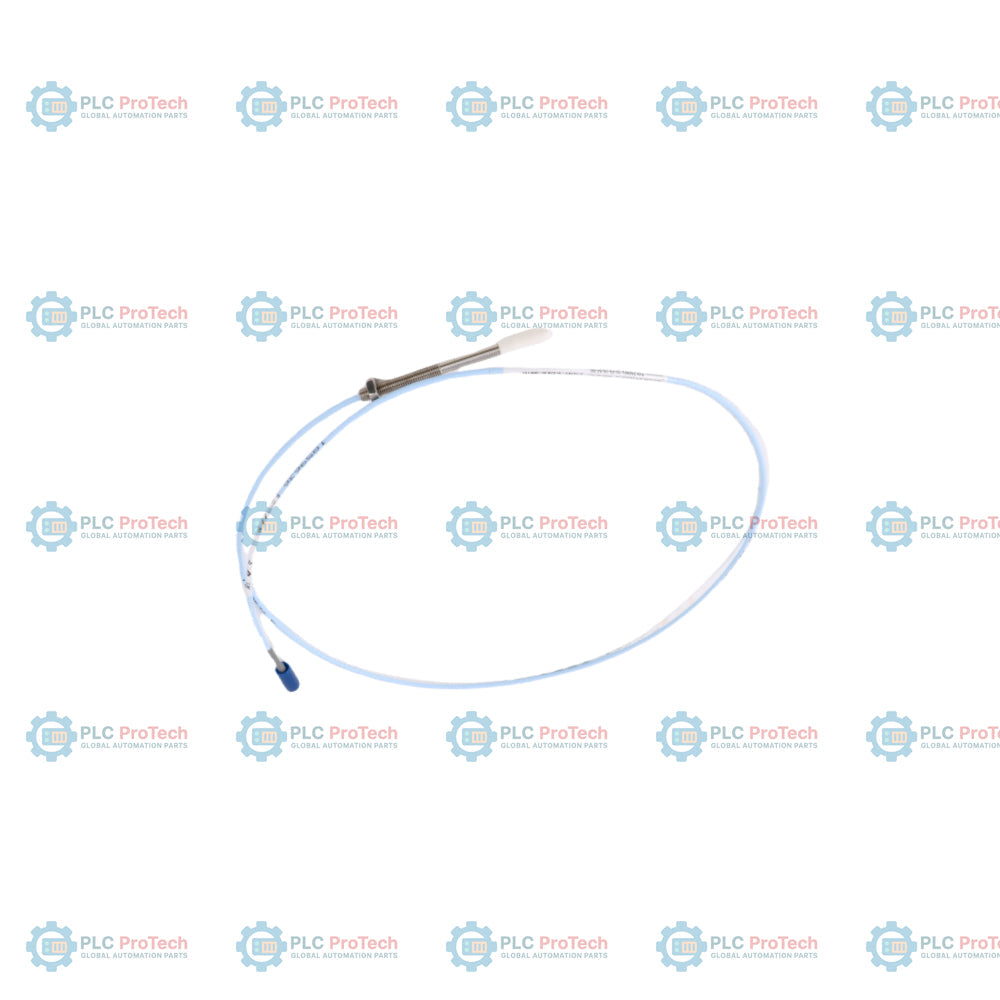

Sonde di prossimità Bently Nevada 330901-00-12-10-02-05 3300 NSv

Descrizione

330901-00-12-10-02-05Sonda di prossimità 3300 NSv, con filettatura standard 1/4-28 UNF senza armatura, configurata con una lunghezza non filettata di 0,0 pollici (opzione 00) e una lunghezza della custodia di 1,2 pollici (opzione 12). Questo sensore a correnti parassite senza contatto fa parte del sistema trasduttore 3300 XL NSv, specificamente ottimizzato per macchinari con spazi ridotti e geometrie dei bersagli più piccole. La configurazione include una lunghezza totale del cavo di 1,0 metri (opzione 10), un connettore coassiale miniaturizzato ClickLoc con cavo standard (opzione 02) e multiple approvazioni internazionali per aree pericolose (opzione 05).

Questa sonda a montaggio standard fornisce misurazioni precise dello spostamento, delle vibrazioni dell'albero e della posizione assiale in ambienti industriali compatti. A differenza delle varianti dotate di armatura in acciaio inossidabile o di guaine specializzate con barriera all'olio FluidLoc, questa configurazione è progettata per installazioni in cui la protezione fisica è garantita da condotti standard o involucri della macchina, mantenendo un profilo meccanico ridotto e un'elevata resistenza chimica grazie alla punta in solfuro di polifenilene.

Caratteristiche

• La lunghezza non filettata della custodia dell'opzione 00 consente il completo innesto della filettatura nei fori di montaggio.
• La lunghezza complessiva della custodia di 1,2 pollici dell'opzione 12 garantisce un corpo compatto, adatto ad alesaggi con accesso ridotto.
• La lunghezza totale dell'opzione 10 specifica un cavo integrato della sonda di 1,0 metri (39 pollici), per il collegamento diretto alle scatole di giunzione locali.
• Il connettore coassiale miniaturizzato ClickLoc dell'opzione 02 fornisce un collegamento sicuro e resistente alle vibrazioni al cavo di prolunga, senza l'ingombro aggiuntivo di un protettore integrato del connettore.
• L'opzione 05 per approvazioni multiple consente l'installazione in ambienti pericolosi e include le certificazioni CSA, ATEX e IECEx.
• Il processo di stampaggio brevettato TipLoc crea un'unione ad alta integrità tra la punta della sonda in solfuro di polifenilene e la custodia in acciaio inossidabile.
• Il design brevettato CableLoc fornisce una resistenza alla trazione fino a 220 N (50 lb) tra il cavo della sonda e la custodia della sonda.

Applicazioni

• Compressori d'aria centrifughi, compressori per refrigerazione e compressori per gas di processo.
• Misurazioni delle vibrazioni radiali e della posizione radiale su alberi di diametro inferiore a 51 mm (2,0 pollici).
• Misurazioni della posizione assiale (spinta) su bersagli piani di dimensioni inferiori a 15 mm (0,6 pollici).
• Turbomacchine ad alta velocità con limitazioni dovute a alesaggio di alloggiamento, vista laterale o vista posteriore.
• Applicazioni di rilevamento della velocità con tachimetro e di riferimento di fase (Keyphasor).

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Non superare una lunghezza massima di innesto della filettatura di 0.375 pollici per i corpi filettati 1/4-28 UNF, per evitare il bloccaggio.
• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollice) lungo il percorso del cavo coassiale per prevenire il degrado del segnale.
• Pulire e allineare i connettori ClickLoc prima dell'accoppiamento. Serrare a mano e applicare una coppia massima di 0.56 N-m (5 in-lb) tra connettori.
• Evitare di instradare i cavi delle sonde parallelamente alle linee CA ad alta tensione o vicino a fonti di interferenze elettromagnetiche.
• Installare secondo il disegno Bently Nevada 141092 per i sistemi a sicurezza intrinseca oppure il disegno 140979 per i sistemi non incendiari/antiscintilla.

Conformità e certificazioni

• FCC: conforme alla Parte 15 delle norme FCC
• EMC: EN 61000-6-2 (Immunità), EN 61000-6-4 (Emissioni)
• RoHS: Direttiva dell'Unione Europea 2011/65/UE, China RoHS SJ/T 11364-2024 (EFUP 15 anni)
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), SIL 3 (HFT = 1)
• cNRTLus (A sicurezza intrinseca): Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III (se installato secondo il disegno 141092)
• cNRTLus (Non incendiario): Classe I, Zona 2: AEx/Ex nA/ec IIC T4/T5 Gc; Classe I, Divisione 2, Gruppi A, B, C, D (se installato secondo il disegno 140979)
• ATEX/IECEx (A sicurezza intrinseca): II 1 G Ex ia IIC T5...T1 Ga; II 1 D Ex ia IIIC T90degC...T280degC Dc
• ATEX/IECEx (Antiscintilla/A sicurezza aumentata): II 3 G Ex nA IIC T5...T1 Gc; II 3 G Ex ec IIC T5...T1 Gc
