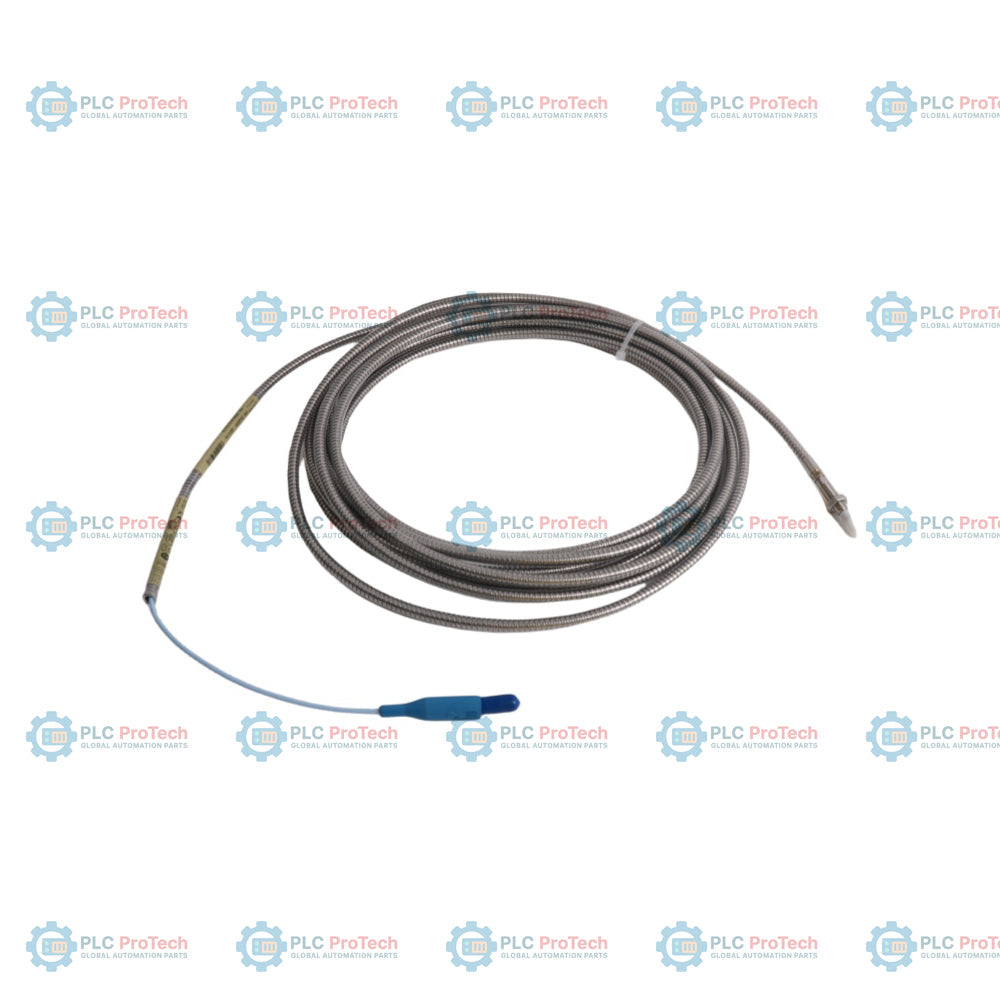

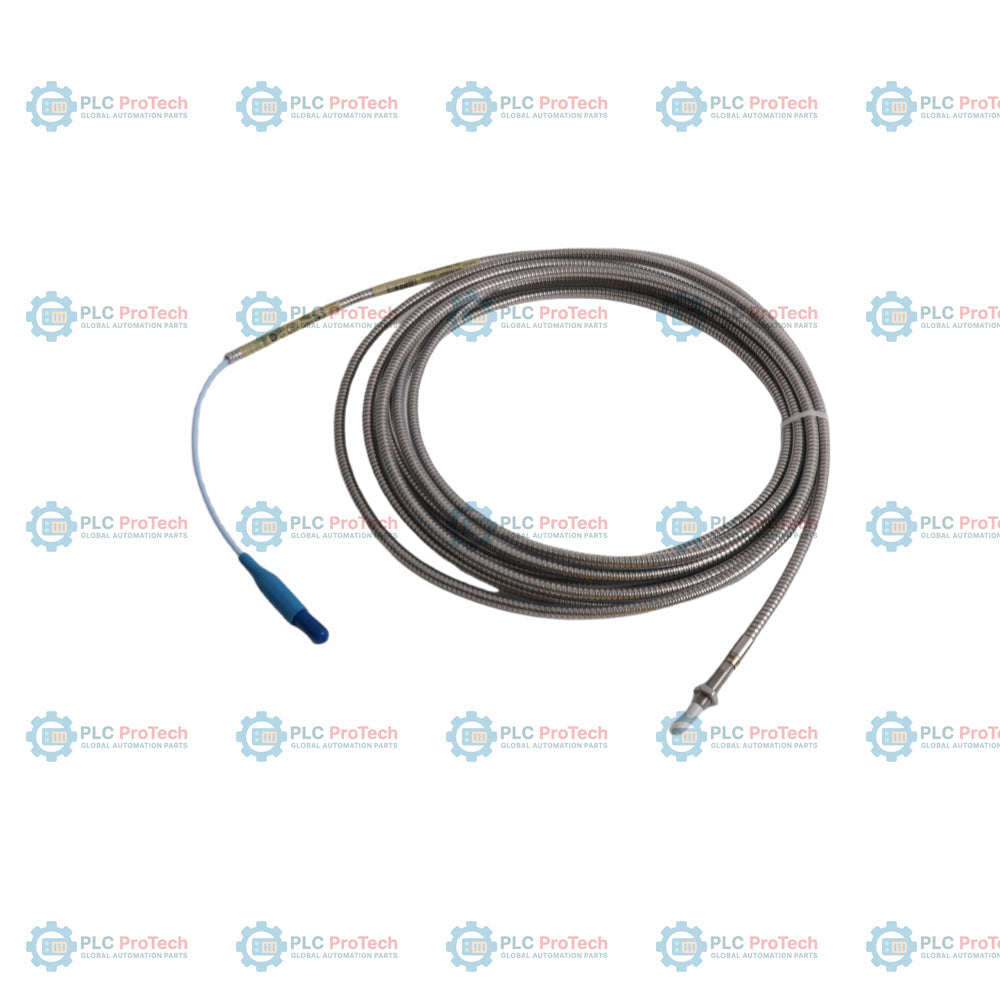

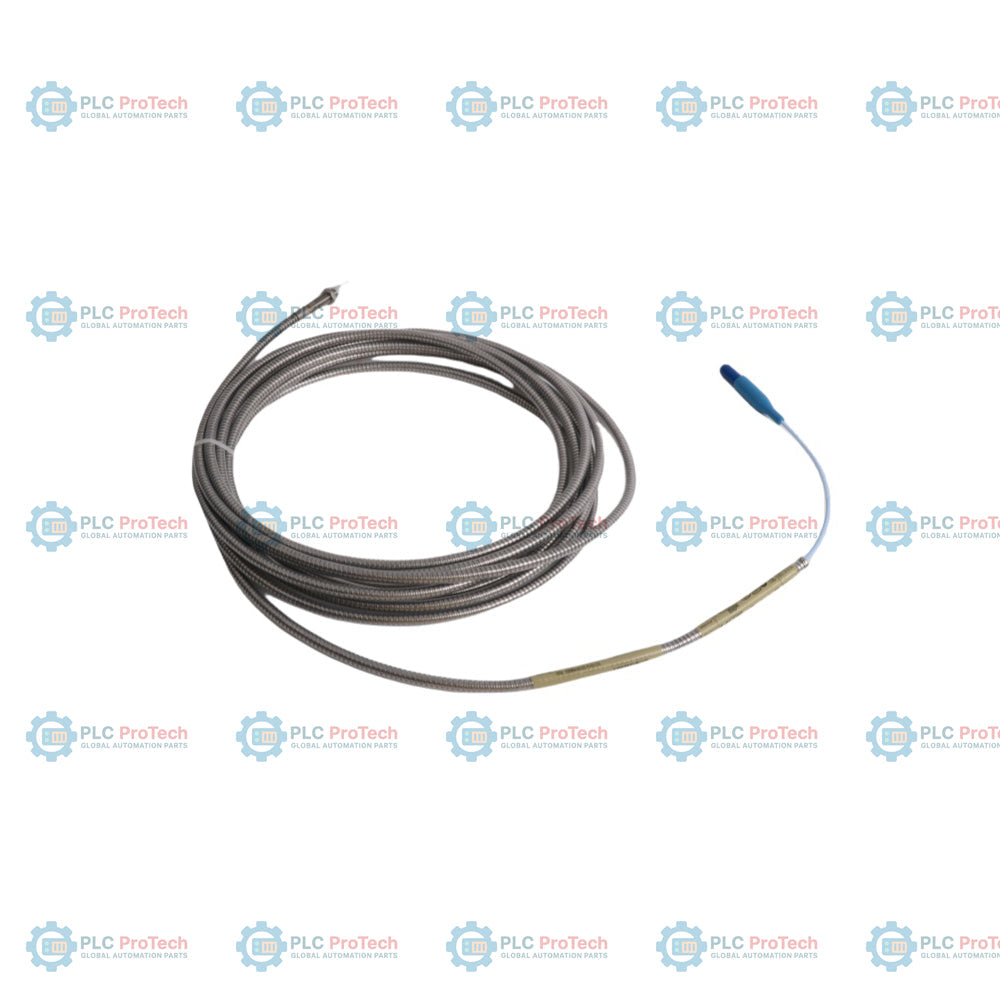

Bently Nevada 330904-00-12-05-02-00 3300 NSv Sonda di prossimità

Descrizione

L'opzione 00 (0 mm non filettati) e l'opzione 12 (lunghezza complessiva del corpo di 120 mm) specificano questa configurazione di sonda di prossimità metrica 3300 NSv - 330904-00-12-05-02-00.

Questo componente del sistema di trasduttori utilizza la tecnologia a correnti parassite senza contatto per misurare le vibrazioni dell'albero e la posizione assiale su macchinari ad alta velocità con geometrie dei target limitate. Il modello include un'armatura in acciaio inossidabile per proteggere il cavo coassiale da 75 ohm dai danni meccanici in ambienti difficili. È meccanicamente ed elettricamente compatibile con i sistemi Bently Nevada 3300 RAM, consentendo aggiornamenti diretti utilizzando i percorsi di cablaggio esistenti.

Caratteristiche

• Corpo filettato metrico M8x1 con armatura flessibile integrata in acciaio inossidabile (SST) per la protezione meccanica
• Fattore di scala medio (ASF) di 7,87 V/mm (200 mV/mil) per sensori di prossimità 3300 XL NSv compatibili
• Connettore coassiale miniaturizzato ClickLoc con placcatura in oro per prevenire l'allentamento e l'interruzione del segnale
• Processo di sovrastampaggio TipLoc che crea un legame chimico e meccanico ad alta resistenza tra la punta in PPS e il corpo in SST
• Design CableLoc che garantisce una resistenza alla trazione di 220 N (50 lb) tra il cavo della sonda e il gruppo della punta
• Capacità di funzionamento a temperature da -52 degC a +177 degC, per un'affidabilità in un ampio intervallo termico

Applicazioni

• Monitoraggio delle vibrazioni dell'albero di compressori centrifughi, per gas di processo e di refrigerazione
• Monitoraggio dello spostamento radiale e della posizione assiale (spinta) di turbine a gas aeroderivative
• Macchinari ad alta velocità con target piatti inferiori a 15 mm (0,6 pollici) o alberi inferiori a 51 mm (2 pollici)
• Installazioni con spazio ridotto, in cui i limiti del controforo o della vista laterale impediscono l'uso di trasduttori standard da 5 mm o 8 mm

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione della sonda di prossimità, attenersi alle seguenti indicazioni:

• Impegno della filettatura: Per le filettature metriche M8x1, la lunghezza massima di impegno della filettatura non deve superare 12 mm per evitare il grippaggio o danni all'alloggiamento.
• Limiti di coppia: Serrare il corpo della sonda M8x1 alla coppia di montaggio raccomandata di 5.1 N m (45 in lb). Non superare il limite massimo nominale di 7.3 N m (65 in lb).
• Raggio minimo di curvatura: Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) durante il posizionamento per evitare di danneggiare il conduttore coassiale interno.
• Protezione del cavo: Fissare il cavo corazzato all'interno dell'alloggiamento della macchina per impedire che si muova violentemente o si usuri per sfregamento contro le parti rotanti.
• Protezione del connettore: Utilizzare nastro autoagglomerante in silicone o protezioni per connettori nel punto di collegamento tra sonda e cavo di estensione per impedire l'ingresso di liquidi, ad eccezione degli alloggiamenti esposti all'olio per turbine, nei quali il nastro non è raccomandato.

Conformità e certificazioni

Il sistema trasduttore 3300 XL NSv è conforme ai principali standard internazionali se abbinato a componenti di sistema qualificati (l'opzione 00 specifica le approvazioni standard quando certificati specifici per aree pericolose non vengono applicati direttamente a questo codice SKU):

• Marcatura CE: Conforme agli standard europei EMC per l'immunità alle interferenze elettromagnetiche e a radiofrequenza (RFI).
• RoHS: Conforme alle restrizioni europee sulle sostanze pericolose.
