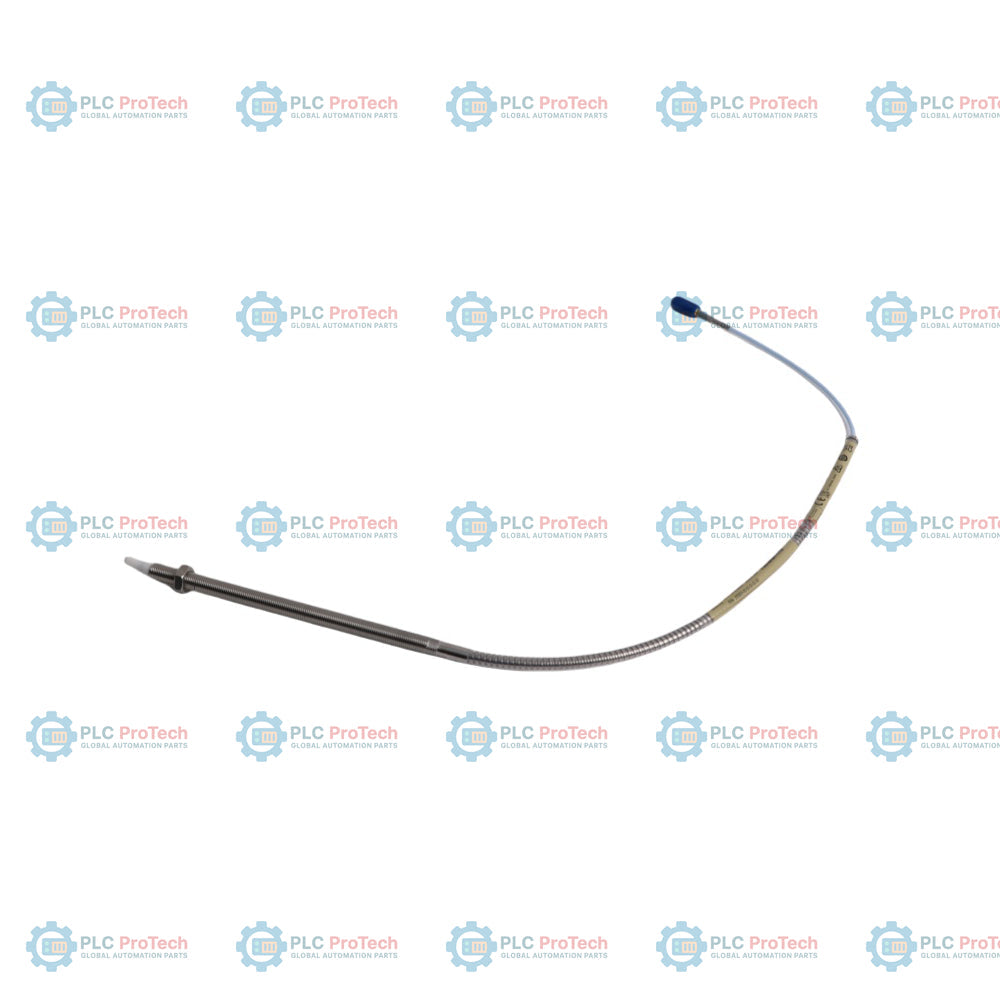

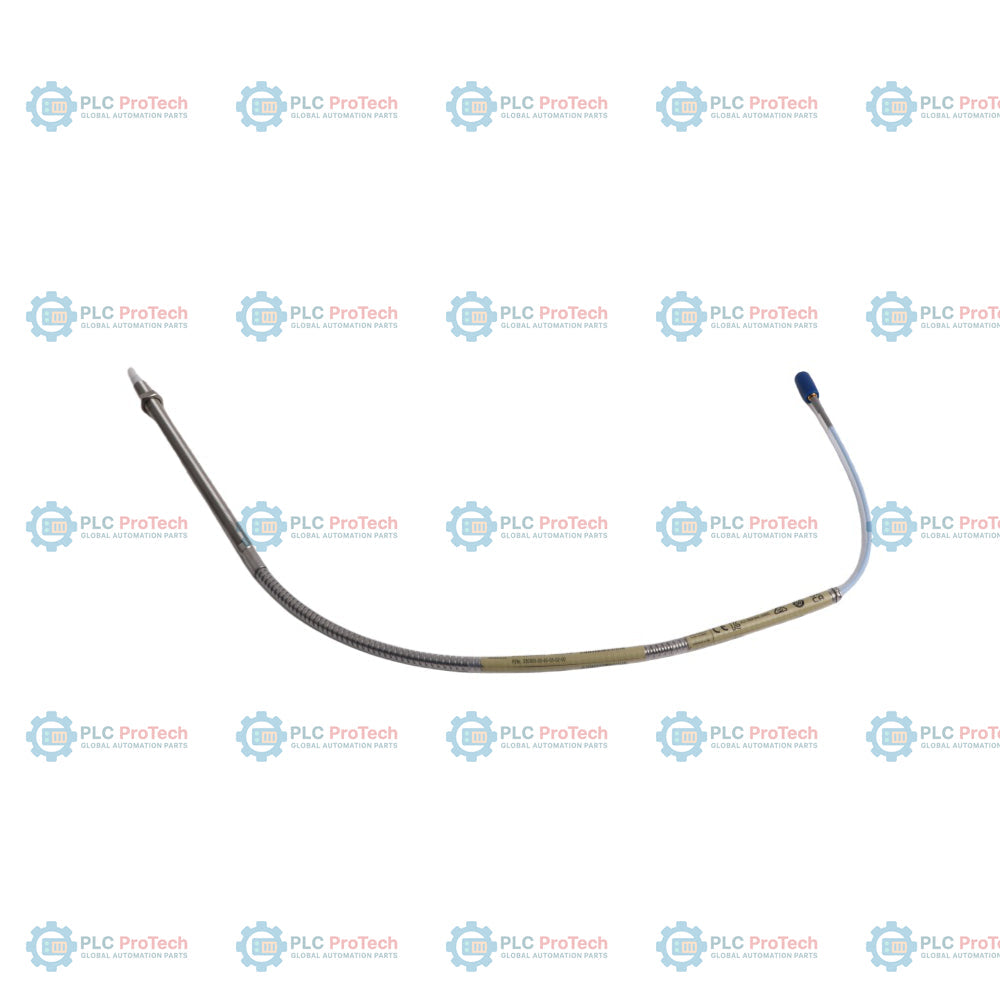

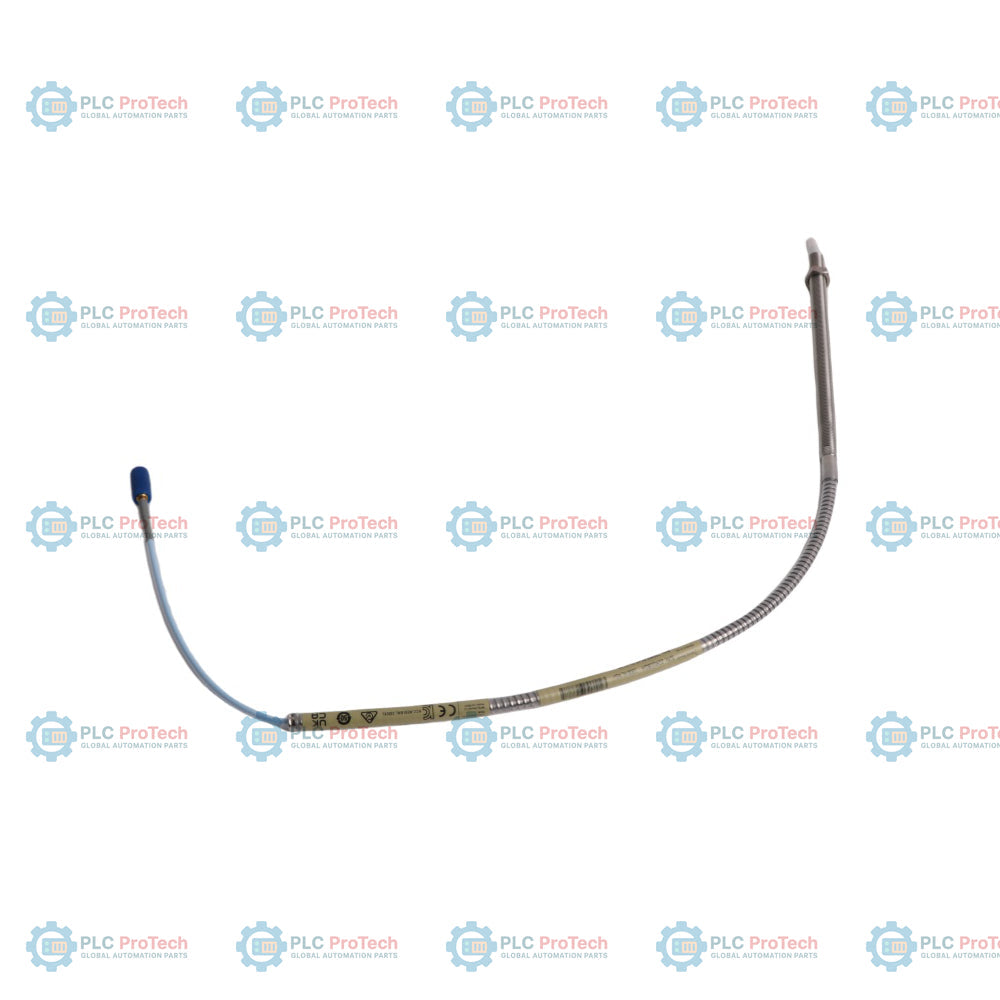

Bently Nevada 330909-00-65-05-02-00 3300 NSv Sonda di prossimità

Descrizione

Il corpo della sonda in acciaio completamente filettato 3/8-24 UNF (lunghezza non filettata dell'Opzione 00), con una lunghezza complessiva del corpo di 6,5 pollici (Opzione 65) e una lunghezza totale della sonda di 0,5 m (Opzione 05), definisce questa Sonda di prossimità 3300 NSv corazzata 330909-00-65-05-02-00. Questo trasduttore a correnti parassite senza contatto è progettato per macchinari con target piccoli, spazi liberi limitati e geometrie ad albero piccolo, dove non è possibile utilizzare sonde di dimensioni standard.

Questa configurazione incorpora un'armatura flessibile in acciaio inossidabile non rivestito che protegge il cavo coassiale isolato in FEP da fluidi industriali, abrasione e taglio meccanico. Dotata dell'Opzione 02, la sonda dispone di un connettore coassiale miniaturizzato ClickLoc integrato su cavo standard ed è fornita senza approvazioni degli enti per aree pericolose (Opzione 00), per installazioni di monitoraggio di macchinari a uso generale. È pienamente compatibile con il sensore Proximitor 3300 XL NSv e con i cavi di prolunga 3300 NSv abbinati.

Caratteristiche

• Lunghezza non filettata (Opzione 00): 0,0 pollici (completamente filettata), consente configurazioni di montaggio a filo o profonde nella carcassa.
• Lunghezza complessiva del corpo (Opzione 65): portata di 6,5 pollici (165 mm), che offre flessibilità di installazione in pareti della carcassa spesse o blocchi di montaggio profondi.
• Lunghezza totale (Opzione 05): 0,5 metri (20 pollici) di cavo integrato, per ridurre al minimo il gioco all'interno della carcassa della macchina.
• Tipo di connettore e cavo (Opzione 02): cavo coassiale standard da 75 ohm terminato con un connettore coassiale miniaturizzato ClickLoc.
• Protezione integrata con armatura: l'armatura flessibile in acciaio inossidabile AISI 302 protegge il cavo della sonda da urti fisici e rischi di taglio.
• Opzione per uso generale (Opzione 00): ottimizzata per applicazioni standard di monitoraggio di macchinari non classificati, senza oneri aggiuntivi da parte degli enti normativi.

Applicazioni

Questa sonda di prossimità viene utilizzata per il monitoraggio della posizione assiale, delle vibrazioni radiali e della velocità dell'albero sui seguenti macchinari:

• Apparecchiature rotanti industriali ad albero piccolo e pompe ausiliarie.
• Turbine a gas aeroderivative con geometrie target limitate.
• Compressori centrifughi ad alta velocità e turbocompressori.
• Gruppi di cuscinetti radiali e reggispinta di precisione in cui è necessario gestire il cross-talk in spazi ristretti.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

• Innesto della filettatura: non superare la lunghezza massima di innesto della filettatura di 0.563 inches (14.3 mm) per filettature 3/8-24, per evitare danni alla custodia o inceppamenti.
• Limiti di coppia: serrare la custodia della sonda 3/8-24 UNF alla coppia di installazione consigliata di 11.3 N-m (100 in-lb) e non superare il limite massimo di 33.9 N-m (300 in-lb).
• Impostazione del traferro: allineare la punta della sonda a un traferro fisico di 1.0 mm (40 mils) dall'albero target in condizioni statiche, per garantire il centraggio nell'intervallo elettrico lineare.
• Protezione del connettore: pulire e asciugare sempre i connettori ClickLoc prima dell'assemblaggio. Applicare nastro siliconico autoagglomerante o installare protezioni per connettori per impedire l'ingresso di olio per turbine o umidità ambientale.
• Instradamento del cavo: assicurarsi che il cavo corazzato della sonda mantenga un raggio di curvatura minimo di 25.4 mm (1.0 in) per evitare di danneggiare i conduttori coassiali interni.
