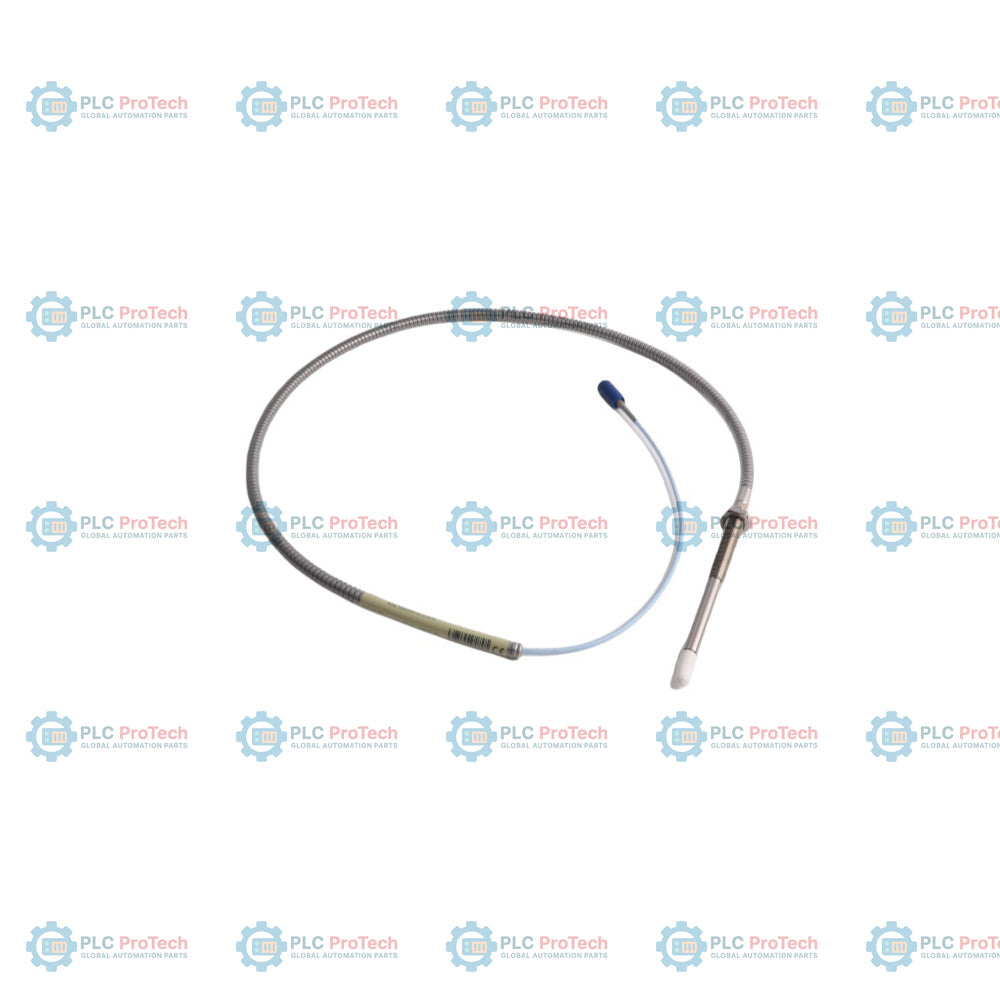

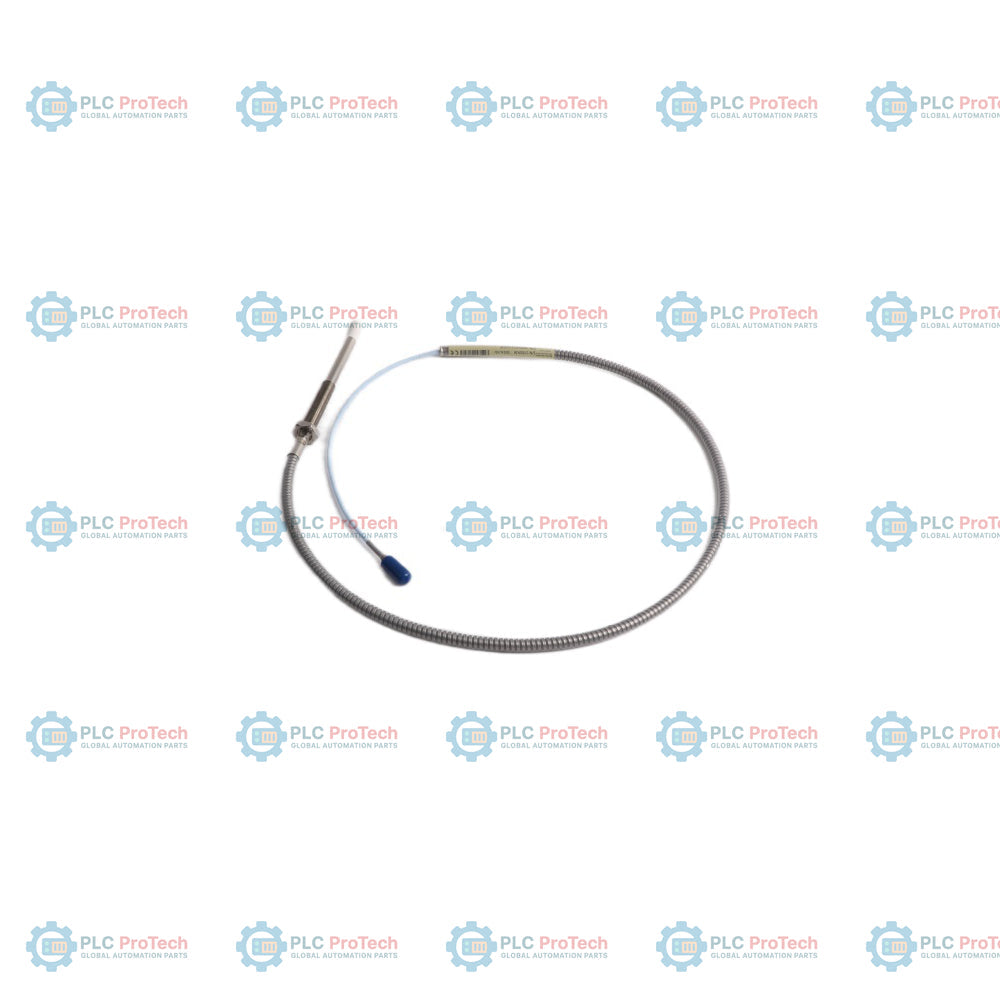

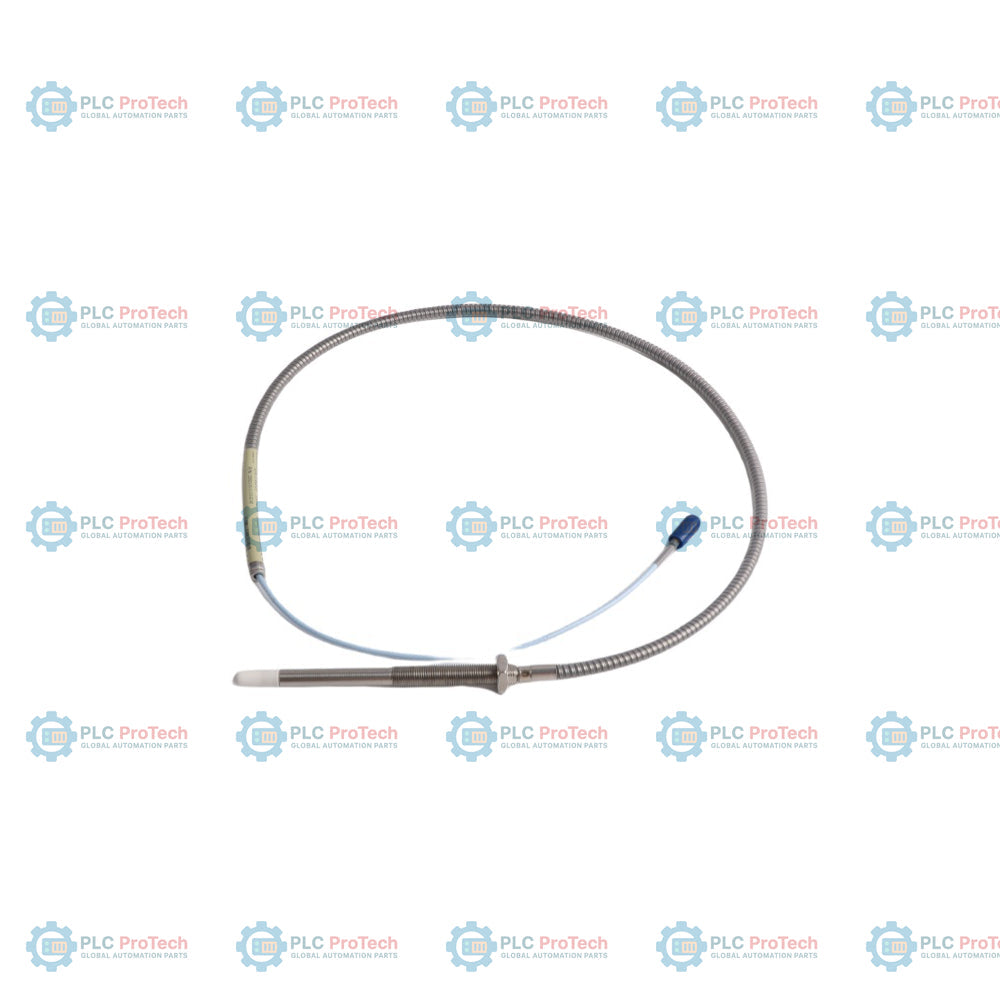

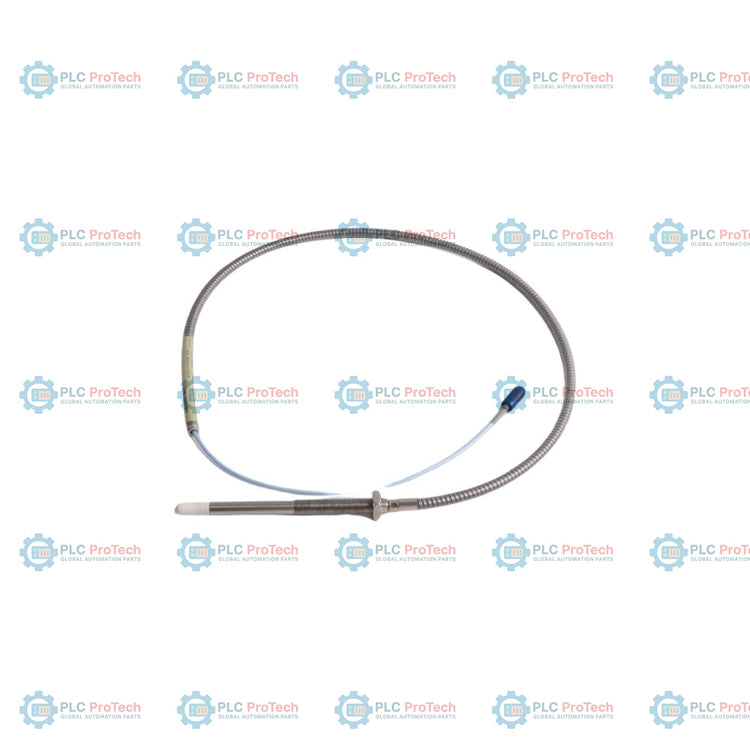

Bently Nevada 330910-05-11-10-02-00 Sonda di prossimità 3300 NSv, filettatura M10X1, con armatura

Panoramica del prodotto

Il 330910-05-11-10-02-00 è un sensore di spostamento a correnti parassite robusto e altamente affidabile, progettato da Bently Nevada per il sistema specializzato di diagnostica delle macchine 3300 NSv . Dotata di filettature metriche standard M10X1 sull'alloggiamento, questa sonda di prossimità senza contatto misura con precisione le vibrazioni radiali a livello micrometrico, la posizione assiale dell'albero e i giochi di spinta strutturali. Le apparecchiature rotanti per impieghi gravosi che operano in ambienti di processo continuo - tra cui compressori centrifughi ad alta velocità nelle linee di raffinazione chimica, circuiti di refrigerazione industriale per impieghi gravosi e pompe di lubrificazione di processo nelle centrali elettriche - fanno affidamento su questa configurazione del sensore per rilevare anomalie dinamiche del rotore meccanico. Realizzata con avanzati composti resistenti agli agenti chimici e una guaina corazzata flessibile in acciaio inossidabile, la sonda resiste all'esposizione continua a idrocarburi volatili, gas corrosivi e oli aggressivi per turbine. Trasferendo forme d'onda pulite ad alta frequenza di radiofrequenza (RF) direttamente a un sensore Proximitor di condizionamento adiacente, questo trasduttore previene improvvise deviazioni dell'albero e riduce i tempi di fermo non programmati dell'impianto.

Analisi del suffisso del codice prodotto

Le dimensioni specifiche di innesto della filettatura, la lunghezza complessiva dell'alloggiamento, i parametri del cavo e le certificazioni degli enti di sicurezza per la 330910-05-11-10-02-00 La sonda di prossimità metrica è completamente descritta dalle seguenti opzioni alfanumeriche di fabbrica.

• Radice prodotto 330910: Identifica la piattaforma hardware di base per la sonda di prossimità metrica ad alta precisione 3300 NSv con specifica di filettatura M10X1.

• Opzione lunghezza non filettata -05: Specifica una lunghezza del manicotto non filettato di 50 mm. Questo segmento liscio dell'asta superiore consente regolazioni precise del posizionamento all'interno di carter spessi o telai interni di compressione.

• Opzione lunghezza complessiva dell'alloggiamento -11: Stabilisce una lunghezza meccanica totale dell'alloggiamento, filettata e non filettata, di 110 mm, misurata dalla superficie di rilevamento al collare di transizione corazzato.

• Opzione lunghezza totale -10: Indica una lunghezza continua di 1,0 metri (39 pollici) del cavo integrato della sonda, dal nucleo di rilevamento al punto di interfaccia posteriore.

• Opzione del tipo di connettore e cavo -02: Dotata di un terminale coassiale miniaturizzato ClickLoc con pin in ottone placcato oro, abbinato a un cavo di diametro standard rivestito da una robusta e flessibile schermatura corazzata in acciaio inossidabile.

• Opzione di approvazione dell'ente -00: Indica una configurazione di base standard destinata a zone di utilizzo industriale generiche in cui non sono richieste certificazioni antideflagranti per aree pericolose locali.

Specifiche tecniche e soglie operative

FAQ su telemetria e diagnostica dei macchinari

Quali specifici vantaggi operativi offre la sonda 3300 NSv rispetto alla precedente sonda 190 della serie 3000?

La sonda 3300 NSv offre caratteristiche di rilevamento laterale superiori rispetto ai precedenti modelli 190 della serie 3000, quando viene regolata alla stessa distanza dal bersaglio della macchina. Questa ottimizzazione geometrica impedisce ai metalli adiacenti dell'alloggiamento di distorcere il campo elettromagnetico, garantendo una lettura di prossimità molto più pulita, con interferenze incrociate o delle pareti laterali minime.

Questa sonda metrica può essere utilizzata in modo intercambiabile in una configurazione di sistema 3300 RAM esistente?

Sì. La sonda 3300 NSv e i relativi cavi di prolunga sono meccanicamente ed elettricamente retrocompatibili con la precedente serie 3300 RAM di Bently Nevada. Tuttavia, la serie NSv è realizzata con una resistenza chimica superiore, che la rende molto più adatta agli ambienti dei compressori di processo, dove miscele chimiche aggressive potrebbero degradare le precedenti punte delle sonde.

Cosa succede se la sonda 3300 NSv è esposta a temperature inferiori a -34 deg C per periodi prolungati?

Sebbene la sonda sia classificata per una temperatura minima assoluta di -52 deg C, l'esposizione del gruppo a temperature inferiori a -34 deg C per periodi prolungati può causare l'invecchiamento precoce delle guarnizioni interne di pressione. Negli alloggiamenti di compressori ad alta pressione, questo deterioramento può compromettere l'integrità delle guarnizioni, causando potenzialmente perdite di gas di processo attraverso il corpo della sonda.

Guida tecnica e di installazione

• Inserimento del terminale ClickLoc e isolamento del connettore:

  Collegare il connettore coassiale ClickLoc miniaturizzato della sonda al cavo di prolunga spingendo finché i contatti placcati in oro non scattano in posizione. Per proteggere il segnale RF ad alta frequenza da umidità, polvere o contaminazione da olio, installare sempre una protezione dedicata del connettore sul giunto. Se le protezioni del connettore non sono disponibili, avvolgere saldamente il giunto con nastro siliconico autoagglomerante. Tuttavia, non utilizzare il nastro siliconico se il collegamento sarà esposto direttamente all'olio della turbina, poiché nel tempo gli idrocarburi dissolveranno l'adesivo del nastro.

• Vincoli di coppia meccanica e scarico della trazione del cavo:

  Avvitare con cautela l'alloggiamento M10X1 nella staffa della macchina, assicurandosi che l'innesto totale della filettatura non superi il limite strutturale di 15 mm. Serrare il dado di bloccaggio alla coppia standard prevista dalle specifiche ingegneristiche per impedire che il gruppo si sviti a causa delle forti vibrazioni del macchinario. Il design CableLoc integrato offre una resistenza alla trazione continua fino a 220 N (50 lbs), ma gli ingegneri devono comunque fissare il tratto corazzato all'alloggiamento della macchina utilizzando clip rigide per prevenire danni causati dall'oscillazione.

• Protocolli di allineamento della tensione target per la distanza:

  Impostare la distanza fisica monitorando l'uscita di tensione CC grezza ai terminali del sensore Proximitor con un multimetro digitale. Regolare la profondità dell'alloggiamento M10X1 finché il multimetro non indica l'esatta tensione target specificata dal sistema di calibrazione del loop. Questo allineamento assicura che la punta della sonda si trovi precisamente entro il relativo intervallo di misurazione lineare, mantenendo il segnale lontano dalle zone di saturazione della tensione, sia all'estremità inferiore sia a quella superiore.
