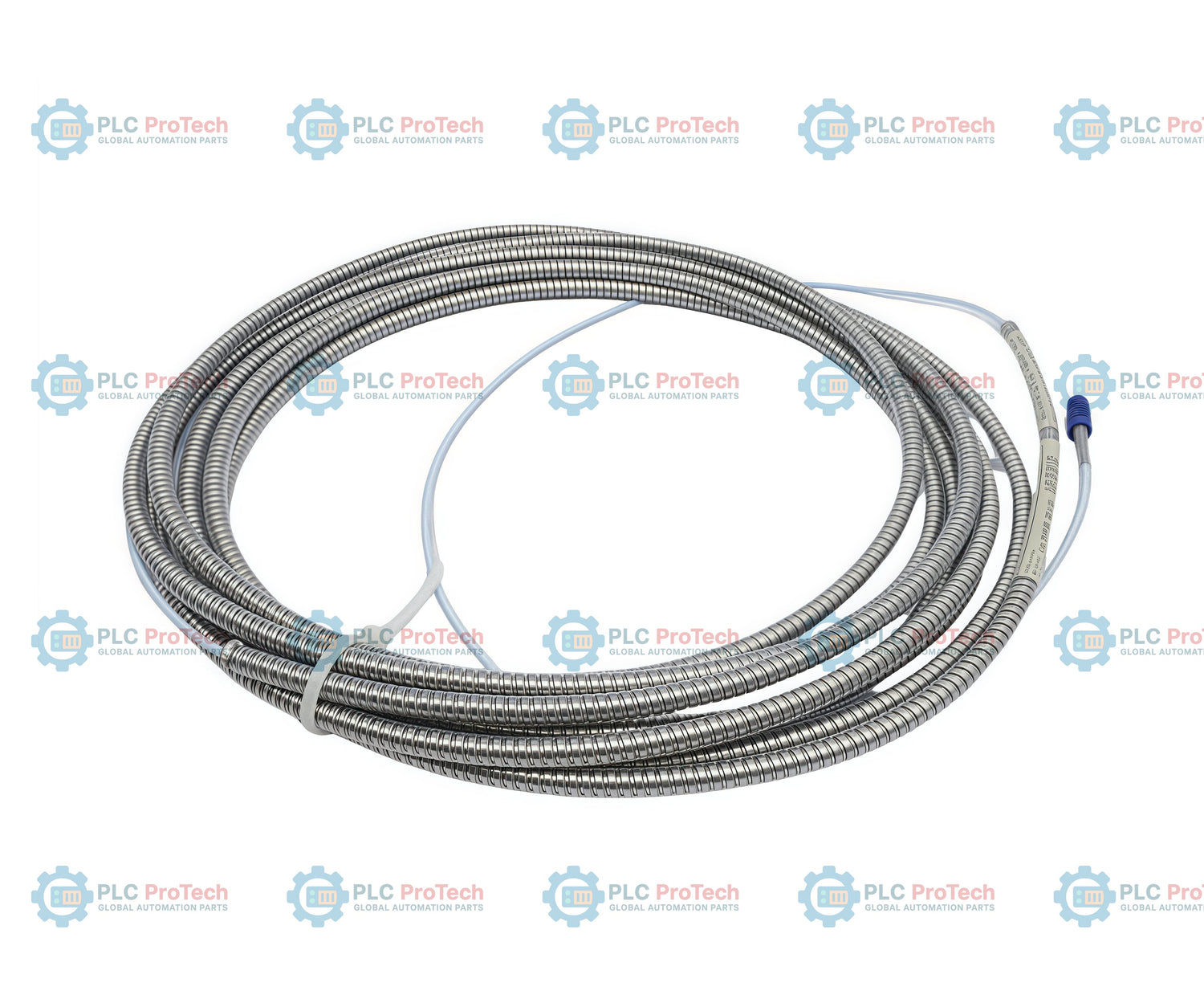

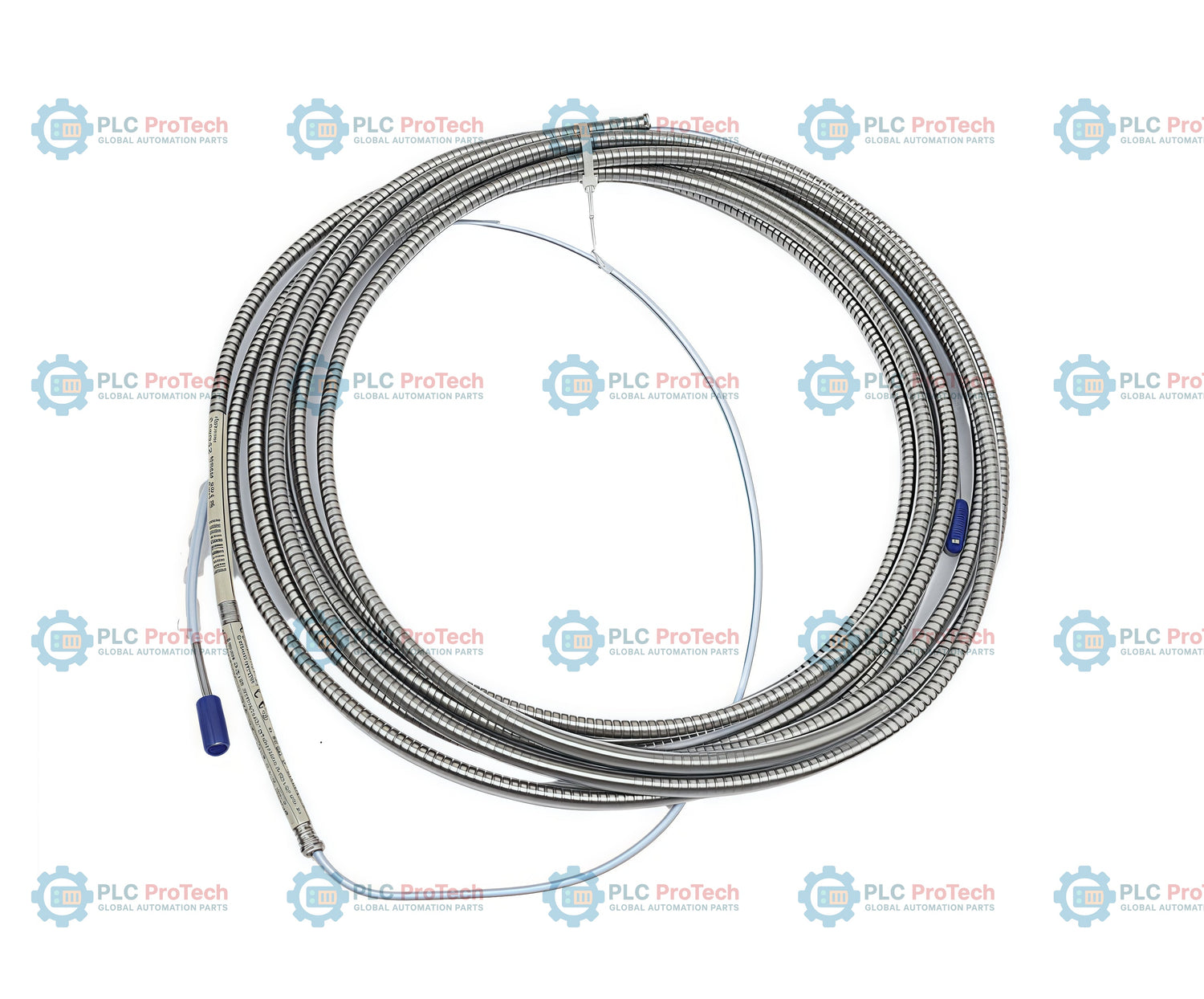

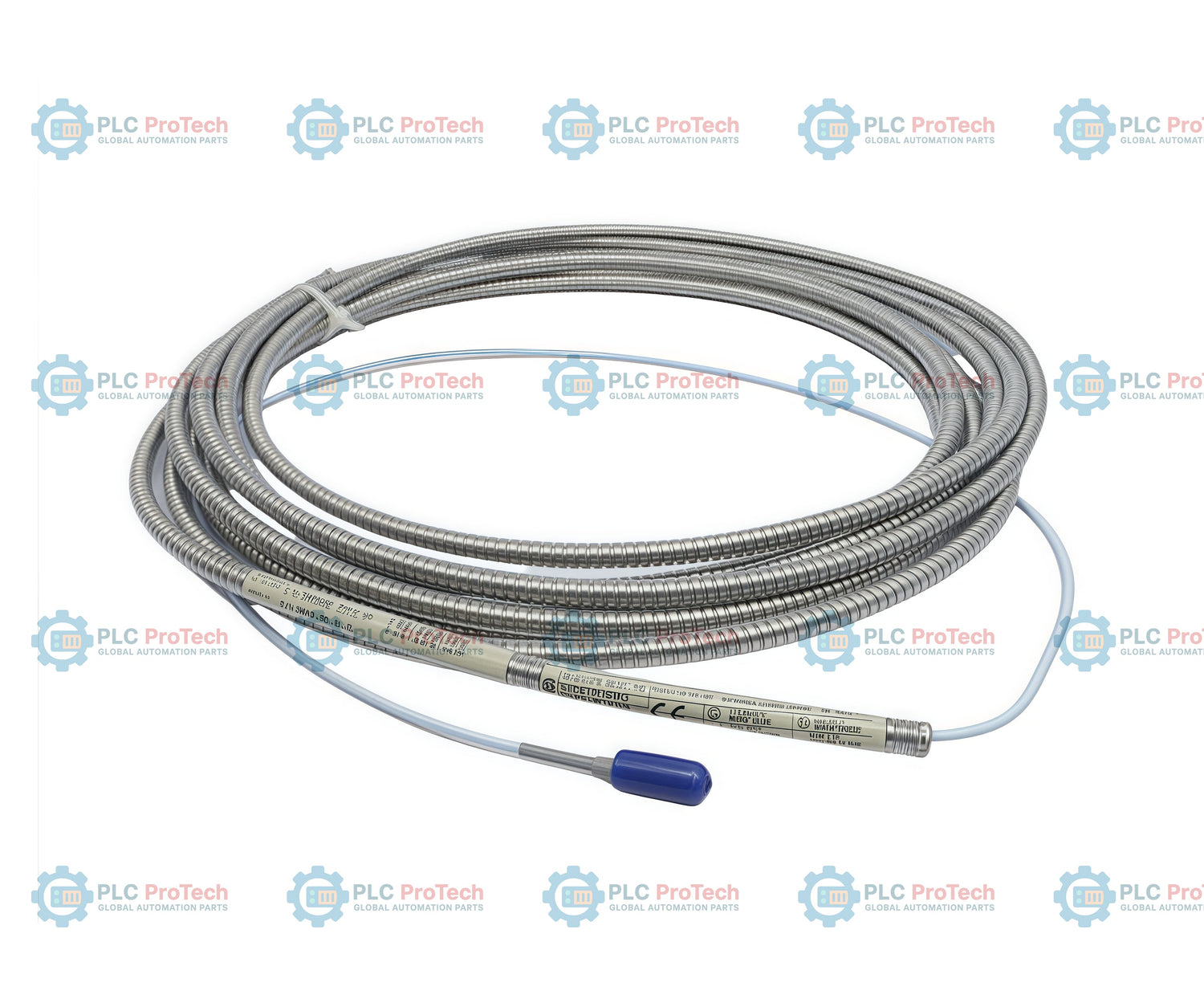

Cavo di prolunga per sonda di prossimità Bently Nevada 3300 XL NSv 330930-065-01-01 (6.5m)

Panoramica dell'ingegneria di campo

Il Bently Nevada 330930-065-01-01 è un cavo di prolunga 3300 XL NSv ad alta frequenza e con impedenza adattata a 75 ohm, progettato specificamente per gli spazi confinati delle macchine in cui le sonde di prossimità standard da 5 mm o 8 mm non possono fisicamente entrare. La sottoserie NSv (Narrow Side-view) è fondamentale per i sistemi con cuscinetti a film fluido su macchine come compressori centrifughi per refrigerazione ad alta velocità, turboespansori e alberi di pompe di piccolo diametro (inferiore a 51 mm o 2 in) soggetti a rigorose limitazioni di diafonia e visione laterale.

A differenza dei tratti standard più corti, questa variante specifica offre una lunghezza fisica estesa di 6.5 metri (21.3 piedi). È realizzata nella configurazione -01 non armata, con una guaina dielettrica altamente flessibile e a basso attrito in etilene propilene fluorurato (FEP), priva della pesante armatura esterna interbloccata in acciaio inossidabile. Questo design non armato è fondamentale per il cablaggio di campo complesso, nel quale il cavo deve essere tirato attraverso reti di condotti strette e con molteplici curve. È certificata secondo l'opzione standard per enti di certificazione -01 per zone generiche non pericolose dell'impianto o installazioni che utilizzano involucri antideflagranti esistenti.

Profilo meccanico e formule esatte del peso

Nei retrofit industriali su larga scala, affidarsi a dimensioni arbitrarie della scatola o a specifiche generiche di "lunghezza x larghezza x altezza" porta a errori critici nel calcolo del carico delle passerelle portacavi e dei sistemi di scarico della trazione. Per la documentazione ingegneristica avanzata, le metriche fisiche accurate di questo assemblaggio di cavi FEP non armato da 6.5 metri sono definite di seguito:

• Densità lineare del cavo: 45 grammi per metro (0.50 oz/piede)
• Massa netta dell'anima del cavo: 45 g/m x 6.5 m = 292.5 grammi (10.32 oz)
• Massa dell'hardware terminale ClickLoc: Circa 7.5 grammi (0.26 oz) per coppia di connettori calibrata
• Peso netto totale dell'assemblaggio: 300.0 grammi (10.58 oz) di peso netto assoluto dell'hardware
• Profilo massimo di ingombro rigido: Il diametro esterno assoluto del connettore coassiale ClickLoc integrato maschio/femmina, placcato in oro, è di 7.2 mm (0.285 in), valore che determina lo spazio libero minimo necessario per il passaggio e il tiro nel condotto.
• Raggio minimo di curvatura in campo: 25.4 mm (1.0 in). Piegare la guaina in FEP oltre questo limite altera permanentemente la capacità coassiale interna, distorcendo la risonanza RF del Proximitor.

Applicazioni di destinazione

• Rilevamento delle vibrazioni radiali a funzionamento prolungato all'interno di compressori di gas centrifughi a pozzo profondo o multistadio, con scatole di giunzione distanti.
• Circuiti di monitoraggio della posizione della spinta assiale nei quali la sonda 3300 NSv deve essere instradata attraverso profonde paratie strutturali interne della macchina.
• Instradamento incrociato dei segnali di riferimento di fase per velocità, velocità zero e Keyphasor attraverso skid complessi del balance of plant.

Matrice di verifica funzionale (suffissi delle opzioni)

Specifiche tecniche

Linee guida strategiche per l'installazione sul campo

• Regola del circuito totale da 7,0 metri: Questo cavo di prolunga da 6,5 metri deve essere abbinato esclusivamente a una sonda di prossimità 3300 NSv con lunghezza fisica di 0,5 metri per realizzare un circuito di sistema totale esatto di 7,0 metri. Abbinare un cavo da 6,5 m a una sonda da 1,0 m o collegarlo a un Proximitor tarato per un sistema da 5,0 m sposta la frequenza di risonanza del circuito, rendendo completamente non valido il fattore di scala medio di 200 mV/mil (ASF).
• Scarico della tensione sulle calate verticali: Poiché questo cavo non armato pesa 292,5 grammi senza il supporto dell'armatura, le calate verticali superiori a 4 metri all'interno di condotti lisci richiedono un serraggio intermedio a metà percorso o anse di calata per impedire, nel corso degli anni di esposizione ad alte temperature, l'allungamento strutturale del nucleo interno in rame indotto dalla gravità.
• Isolamento dalle passerelle portacavi: Assicurarsi che i raccordi metallici coassiali ClickLoc siano isolati dal contatto con passerelle portastrumenti in alluminio o acciaio. Utilizzare protezioni per connettori di fabbrica o guaine in silicone autoagglomerante di alta qualità per mantenere un isolamento assoluto dai circuiti di terra strutturali.
