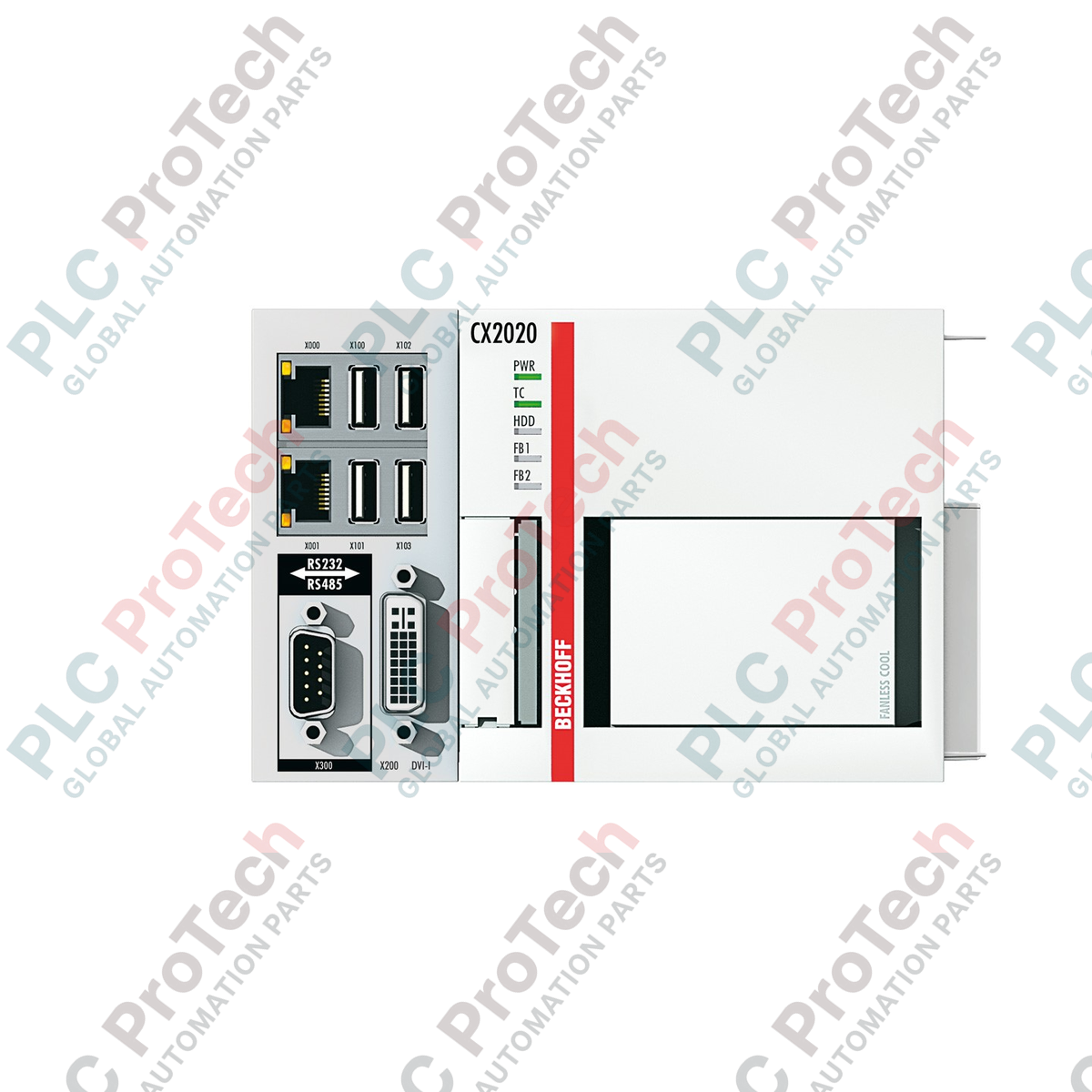

CX2020-N031-0003 BECKHOFF Modulo CPU base con interfaccia RS485

Panoramica del prodotto

Il CX2020-N031-0003 (CX2020-N031-0003) è un modulo CPU Basic specializzato della serie di PC embedded CX2000 di Beckhoff, attualmente nella fase di assistenza del suo ciclo di vita. Questa unità è configurata specificamente con un'interfaccia RS485 integrata, che utilizza una presa D-sub standard a 9 pin per la comunicazione seriale. Progettato per attività di automazione ad alte prestazioni, il CX2020-N031-0003 funge da robusto controller industriale in grado di gestire applicazioni PLC e Motion Control complesse, facilitando al contempo la comunicazione con dispositivi legacy. La sua configurazione come "punto di diramazione" con funzionalità "echo" e terminazione interna impostata su "off" lo rende un componente di sostituzione o di espansione preciso per reti industriali esistenti nell'ambito della produzione, dell'automazione degli edifici e della gestione dell'energia.

Configurazione tecnica

L'architettura hardware del CX2020-N031-0003 è ottimizzata per la connettività seriale all'interno di una topologia bus. L'interfaccia RS485 D-sub a 9 pin è preimpostata in fabbrica per comportamenti di rete specifici: funziona come punto di diramazione, ovvero è progettata per essere collegata lungo un bus multidrop anziché all'estremità di una linea. L'impostazione "con echo" garantisce che i dati trasmessi vengano ritrasmessi al ricevitore per la verifica, un requisito comune in alcuni protocolli industriali legacy. Inoltre, il resistore di terminazione interno è disabilitato (off), consentendo ai tecnici di applicare una terminazione esterna alle estremità fisiche del segmento di rete, secondo le pratiche standard di installazione RS485.

Specifiche tecniche

Domande frequenti tecniche

Cosa significa lo stato "Fase di assistenza" per questo modulo?

La fase di assistenza indica che il prodotto non è più consigliato per nuovi progetti, ma è pienamente supportato per la manutenzione, la riparazione e la sostituzione nelle installazioni esistenti. Ciò garantisce ai clienti B2B la possibilità di mantenere i propri macchinari senza dover riprogettare l'intera architettura di controllo.

Come deve essere gestita l'assegnazione dei pin RS485 per il D-sub a 9 pin?

Per le configurazioni RS485 standard Beckhoff, il pin 3 e il pin 8 sono generalmente utilizzati rispettivamente per Data B (+) e Data A (-). Tuttavia, fare sempre riferimento allo schema elettrico specifico della serie CX2020 per garantire la compatibilità con il cablaggio seriale esistente e i requisiti di messa a terra della schermatura.

È possibile abilitare la terminazione interna tramite software?

No. In questa specifica configurazione N031-0003, la terminazione è fisicamente impostata su "off". Se questo modulo CPU si trova a una delle due estremità fisiche del bus RS485, è necessario utilizzare un connettore D-sub con un resistore di terminazione integrato e commutabile per garantire la stabilità del segnale e prevenire le riflessioni.

Guida all'installazione e all'ingegneria

• Gestione della topologia del bus: Poiché il CX2020-N031-0003 è configurato come punto di diramazione, assicurarsi che le "derivazioni" (la distanza dalla linea dorsale principale alla CPU) siano mantenute il più corte possibile. Derivazioni lunghe nelle reti RS485 possono introdurre distorsioni significative del segnale ed errori di comunicazione a velocità di trasmissione elevate.

• Gestione della logica echo: Poiché la funzionalità "Echo" è abilitata, i blocchi di comunicazione del PLC o il driver seriale devono essere programmati per gestire il fatto che ogni carattere inviato verrà immediatamente ricevuto nuovamente dalla CPU. Questa funzione viene spesso utilizzata per il rilevamento delle collisioni a livello hardware, ma richiede una gestione specifica dei buffer nel software applicativo.

• Messa a terra e schermatura: Per prevenire la perdita di dati in ambienti soggetti a forti interferenze (vicino a VFD o motori di potenza), utilizzare cavi STP (doppino intrecciato schermato) di alta qualità. Collegare la schermatura del cavo al guscio metallico del connettore D-sub per fornire un percorso a bassa impedenza al rumore elettromagnetico verso la messa a terra del sistema.
