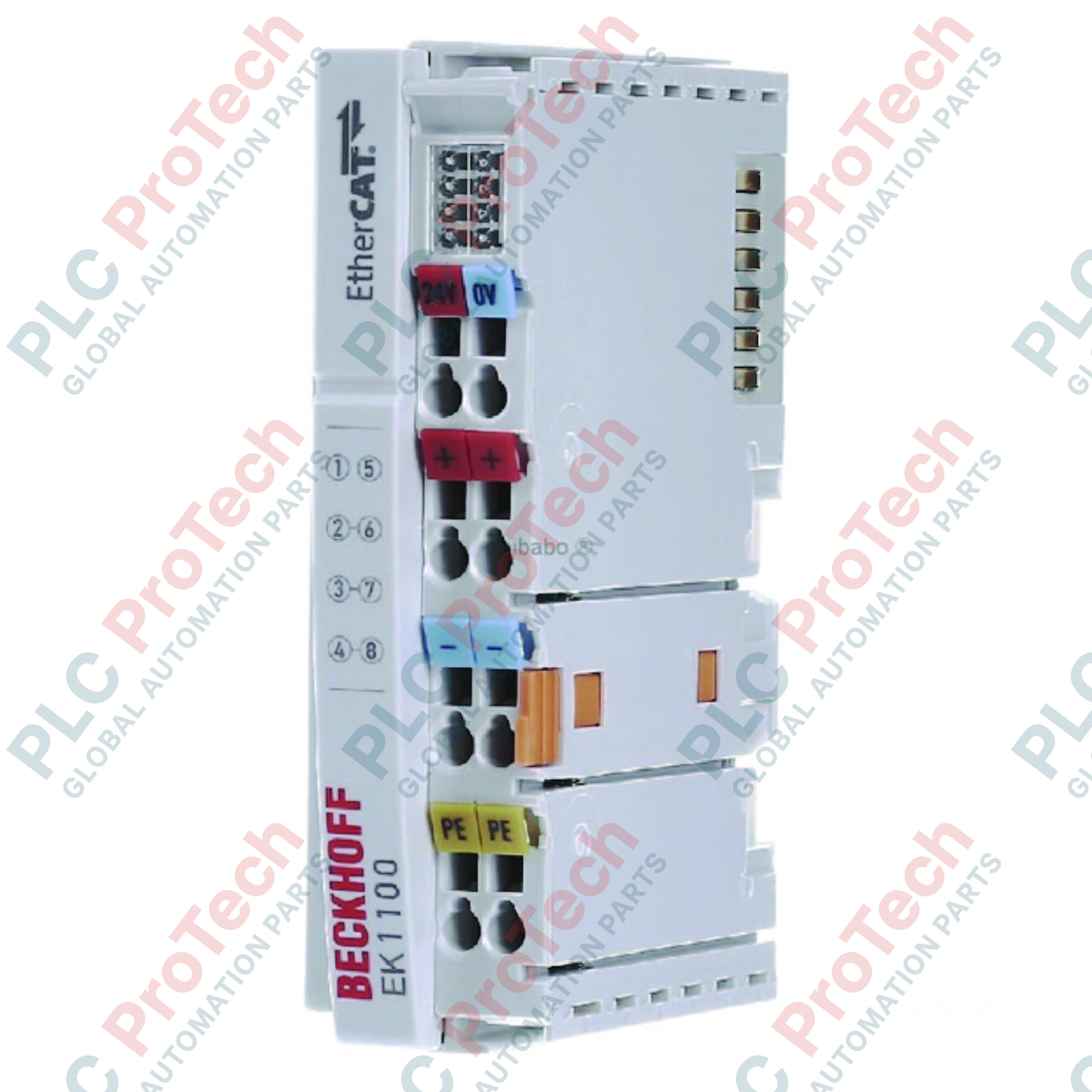

EK1100 BECKHOFF Accoppiatore EtherCAT 100BASE-TX

Panoramica del prodotto

 EK1100 (EK1100) è l'elemento centrale del sistema I/O EtherCAT di Beckhoff e funge da collegamento ad alte prestazioni tra le reti EtherCAT 100BASE-TX e i terminali EtherCAT modulari (serie ELxxxx). Questo accoppiatore è progettato per tradurre i telegrammi basati su Ethernet nel segnale E-bus interno alla velocità del filo, garantendo un trasferimento dati quasi istantaneo con un ritardo di soli circa 1 µs. Supportando fino a 65.534 terminali individuali e dotato di un robusto alimentatore di corrente E-bus da 2000 mA,  EK1100 è progettato per progetti di automazione industriale su larga scala. Il suo alloggiamento in policarbonato, progettato in Germania, è ottimizzato per il montaggio su guida DIN in ambienti difficili e offre un isolamento elettrico di 500 V e contatti di alimentazione integrati per semplificare la distribuzione del potenziale di campo a 24 VCC lungo il blocco terminale.

Configurazione tecnica

L'architettura di  EK1100 è incentrata su un'elevata velocità di trasmissione e su un cablaggio di campo semplificato. Dispone di due interfacce bus RJ45: l'interfaccia superiore collega l'accoppiatore alla rete, mentre quella inferiore può essere utilizzata per estendere il segmento EtherCAT ad altri accoppiatori o a derivazioni. L'unità di alimentazione integrata fornisce 2000 mA all'E-bus, sufficienti per alimentare un'elevata densità di terminali I/O. L'accoppiatore include inoltre due set di contatti di alimentazione (fino a 10 A) che collegano automaticamente l'alimentazione a 24 VCC ai terminali successivi attraverso i contatti a lama laterali. Il cablaggio è facilitato da un sistema di azionamento a molla resistente alle vibrazioni, che supporta sezioni fino a 2,5 mm² (AWG 14), garantendo connessioni a tenuta di gas nei macchinari soggetti a forti vibrazioni.

Specifiche tecniche

Domande frequenti tecniche

Quanti terminali EtherCAT posso collegare a un singolo EK1100?

Il protocollo EtherCAT supporta teoricamente fino a 65.534 nodi. Tuttavia, in un singolo blocco terminale, il limite pratico è generalmente determinato dal consumo totale di corrente dell'E-bus. Se i terminali superano l'alimentazione di 2000 mA fornita da  EK1100, è necessario inserire un terminale di alimentazione E-bus (ad esempio, EL9410).

Qual è la funzione della seconda porta RJ45 sull'accoppiatore?

La seconda porta viene utilizzata per il collegamento in cascata. Consente al telegramma EtherCAT di "proseguire" verso la stazione successiva (come un altro EK1100 o una derivazione EK1122). Se alla seconda porta non è collegato alcun dispositivo, l'accoppiatore chiude internamente l'anello per restituire il telegramma al master.

EK1100 richiede un indirizzo IP specifico?

No. I dispositivi EtherCAT vengono indirizzati in base alla loro posizione fisica nel segmento o tramite un ID dispositivo esplicito.  EK1100 non richiede un indirizzo IP per il funzionamento standard, semplificando la messa in servizio ed evitando conflitti di indirizzi.

Guida alla progettazione e all'installazione

Calcolo della corrente E-bus:

Prima dell'installazione, sommare i requisiti di corrente E-bus di tutti i terminali ELxxxx previsti per il segmento.  EK1100 fornisce un massimo di 2000 mA. Se la somma raggiunge 1800 mA, è buona pratica progettuale aggiungere un terminale di alimentazione ausiliario per garantire la stabilità del sistema in condizioni di carico elevato e tenere conto di eventuali ampliamenti.

Cablaggio e schermatura:

Utilizzare sempre cavi Ethernet schermati di almeno Categoria 5 (Cat.5) o superiore. Le prese RJ45 sono schermate internamente; assicurarsi che la schermatura del cavo faccia buon contatto con l'alloggiamento del connettore. Quando si cablano i contatti di alimentazione, utilizzare puntalini per i cavi flessibili affinché i terminali a molla mantengano una portata di 10 A senza surriscaldamenti localizzati.

Installazione e messa a terra:

Montare  EK1100 su una guida DIN da 35 mm conforme alla norma EN 60715. La molla di messa a terra integrata sul retro dell'accoppiatore deve fare un contatto saldo con la guida. Assicurarsi che la guida DIN sia collegata alla terra funzionale (FE) dell'armadio di comando. Questo è fondamentale affinché l'isolamento elettrico di 500 V funzioni correttamente e per proteggere la comunicazione Ethernet dalle interferenze ad alta frequenza.
