EL1852 BECKHOFF Terminale EtherCAT con ingresso/uscita digitale a 8 canali

Panoramica del prodotto

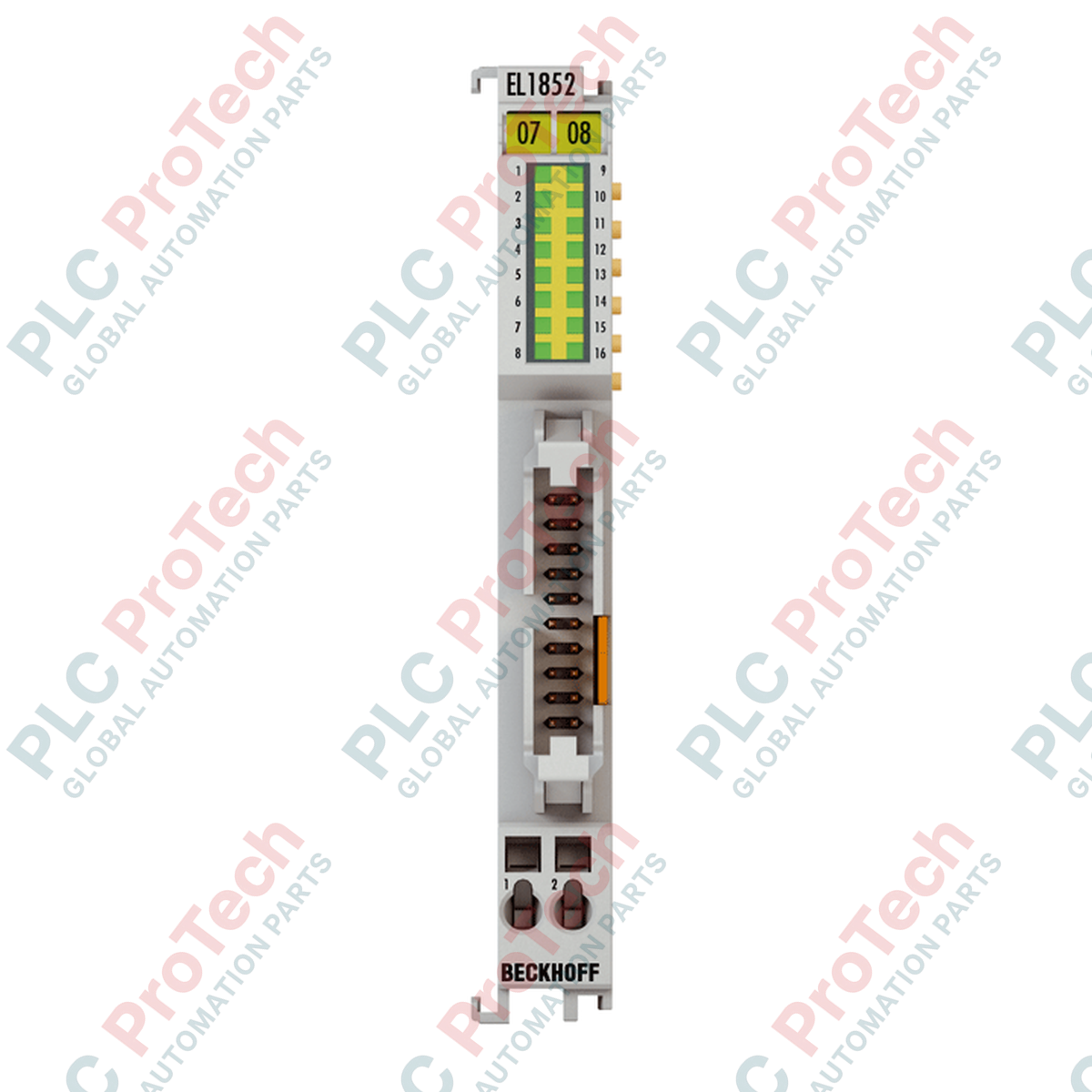

Il EL1852 (EL1852) è un terminale EtherCAT "combi" ad alta densità progettato da Beckhoff per offrire una soluzione salvaspazio per la moderna automazione industriale. Questo terminale compatto da 12 mm integra 8 ingressi digitali e 8 uscite digitali in un unico alloggiamento, appositamente progettato per applicazioni in cui lo spazio nell'armadio è limitato. Utilizzando una tecnologia di connessione con cavo piatto, l' EL1852 semplifica le attività di cablaggio su larga scala e riduce significativamente il rischio di errori di cablaggio durante l'installazione. Conforme alla norma EN 61131-2 (tipo 1/3), questo terminale è ottimizzato per il funzionamento a 24 V CC, fornendo 0,5 A per canale di uscita con protezione integrata contro l'inversione di tensione. La capacità di gestire carichi ohmici, induttivi e di lampade lo rende una scelta versatile per settori che spaziano dall'assemblaggio elettronico alla costruzione di macchine speciali, nei quali sono essenziali I/O ad alta densità e un'elaborazione rapida dei segnali.

Configurazione tecnica

L'architettura dell' EL1852 sfrutta la comunicazione E-bus ad alta velocità del sistema EtherCAT Beckhoff. Lo stadio di ingresso dispone di un filtro da 3 ms per garantire la stabilità del segnale contro i disturbi industriali, mentre lo stadio di uscita è progettato per la commutazione ad alta velocità, con un tempo di accensione tipico di 60 µs. La caratteristica più distintiva è l'interfaccia per cavo piatto (AWG 28), che consente il collegamento rapido di numerosi punti I/O tramite connettori standard con passo da 1,27 mm. Il terminale assorbe tipicamente 100 mA dall'E-bus e offre un isolamento elettrico di 500 V tra il potenziale di campo e la logica interna. Alloggiato in un involucro compatto in policarbonato con LED di segnalazione integrati, il modulo supporta posizioni di installazione variabili su guide DIN standard da 35 mm, garantendo la stabilità meccanica grazie a un sistema di collegamento a doppia scanalatura e chiave.

Specifiche tecniche

Domande frequenti tecniche

Quali sono i principali vantaggi della connessione con cavo piatto sull'EL1852?

L'interfaccia per cavo piatto consente la terminazione simultanea di numerosi punti I/O. Ciò è particolarmente vantaggioso nella produzione in serie di macchine, poiché elimina la necessità di cablare singolarmente ogni punto, riducendo drasticamente i tempi di assemblaggio e la probabilità di errori di cablaggio incrociato.

Le uscite dell'EL1852 possono pilotare carichi induttivi come le elettrovalvole?

Sì. L' EL1852 è adatto ai carichi induttivi e include una capacità di energia di apertura inferiore a 150 mJ per canale. Dispone inoltre di una protezione integrata contro l'inversione di tensione per proteggere lo stadio di potenza interno dai picchi di forza controelettromotrice.

Come gestisce l'EL1852 i livelli di segnale per gli ingressi?

Gli ingressi sono conformi agli standard EN 61131-2 Tipo 3. Un segnale "0" viene riconosciuto tra -3 V e +5 V, mentre un segnale "1" viene riconosciuto tra 11 V e 30 V, con una corrente di ingresso tipica di 3 mA. Ciò garantisce la compatibilità con un'ampia gamma di sensori industriali.

Guida all'ingegneria e all'installazione

Gestione del cavo piatto e standard AWG 28:

Quando si utilizza l' EL1852, assicurarsi che il cavo piatto utilizzato sia AWG 28 con un passo standard di 1,27 mm. Utilizzare una pinza crimpatrice professionale per garantire connessioni ermetiche al gas sulla testa del connettore. Cavi piatti crimpati in modo inadeguato possono causare errori intermittenti dello "Stato E-bus" o cadute di tensione localizzate che possono influire sul rilevamento del segnale "1" sui canali di ingresso.

Gestione termica e montaggio affiancato:

L' EL1852 è progettato per posizioni di installazione variabili. Tuttavia, quando si montano affiancati più terminali I/O ad alta densità, assicurarsi che la temperatura ambiente all'interno dell'armadio non superi i 55 Celsius. Sebbene il modulo sia altamente efficiente, il calore cumulativo generato da 8 uscite funzionanti a 0,5 A ciascuna può essere significativo. Mantenere libero il percorso del flusso d'aria nella parte superiore e inferiore dell'alloggiamento del terminale.

Messa a terra e immunità EMC:

Per mantenere la conformità alla norma EN 61000-6-2, la guida DIN deve essere correttamente collegata alla terra funzionale (FE) dell'armadio di controllo. Il sistema di collegamento a doppia scanalatura e chiave non fornisce solo stabilità meccanica, ma contribuisce anche a mantenere un potenziale di terra uniforme su tutto il blocco di terminali EtherCAT. Assicurarsi che l'alimentazione di campo a 24 V sia correttamente filtrata per evitare che i disturbi sulla linea di alimentazione influiscano sulle prestazioni del filtro di ingresso da 3 ms.
