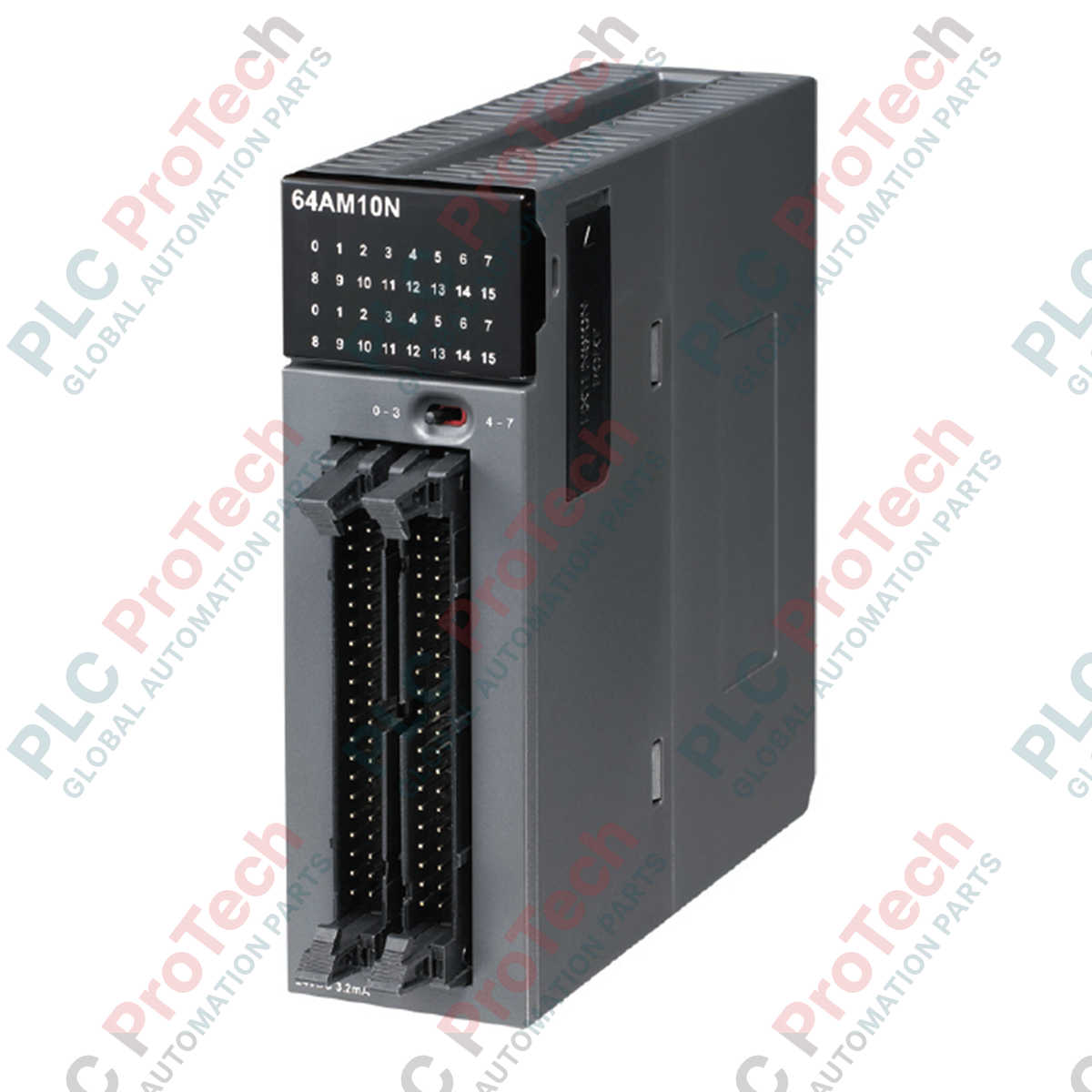

DELTA AH64AM10N-5C Modulo di ingressi digitali a 64 punti serie AH500

Panoramica e valore operativo

 AH64AM10N-5C (AH64AM10N5C)  è un modulo di ingresso digitale ad alta densità progettato per l'ecosistema di controllori logici programmabili Delta AH500. Grazie ai 64 canali di ingresso discreti in un'architettura a slot singolo, questo componente hardware ottimizza l'utilizzo dello spazio rack su piattaforme industriali complesse e di grandi dimensioni. È ampiamente utilizzato in stabilimenti manifatturieri pesanti, impianti a processo continuo e sistemi di smistamento ad alta capacità per raccogliere i segnali di campo provenienti da pulsanti, finecorsa, sensori di prossimità e contatti ausiliari.

Integrando un design flessibile a modalità mista PNP/NPN conforme agli standard industriali, il modulo consente agli ingegneri di interfacciarsi con diverse topologie di sensori utilizzando lo stesso modulo hardware. In particolare, la funzione hot-swap integrata permette al personale tecnico di sostituire un modulo mentre il processo è in funzione, senza interrompere l'alimentazione della CPU principale o degli altri rack di espansione operativi, riducendo al minimo il tempo totale di fermo della linea di produzione.

Topologia del circuito e interfaccia hardware

La disposizione elettrica del modulo è ottimizzata per un isolamento e un'elaborazione del segnale puliti. I segnali di campo, con tensione nominale di 24 V CC, sono disaccoppiati dai sensibili circuiti del microprocessore del backplane mediante optoaccoppiatori, garantendo un isolamento elettrico completo contro i transitori ad alta tensione e i picchi dovuti alla commutazione delle linee induttive.

Il collegamento ai 64 punti di ingresso è realizzato tramite connettori con blocco ad alta affidabilità, che offrono una robusta resistenza alle vibrazioni rispetto alle normali morsettiere a vite. Sul lato anteriore del modulo è presente una matrice LED individuale a 32 punti per la visualizzazione dello stato; un interruttore hardware consente di passare dalla visualizzazione dello stato dei 32 canali inferiori a quella dei 32 canali superiori, permettendo una rapida verifica locale durante la manutenzione e la messa in servizio dei circuiti.

Specifiche hardware

Domande tecniche e risoluzione dei problemi

• Come viene selezionata la configurazione PNP o NPN per i canali di ingresso?

  Il modulo utilizza un'architettura a comune separato sui connettori fisici. Gruppi di ingressi condividono un terminale di ritorno comune (S/S). Il collegamento di questo terminale comune alla linea a +24 VCC configura quello specifico blocco di ingressi per dispositivi sensore NPN (Sink). Al contrario, collegare a ponte il terminale comune al ritorno a 0 VCC configura il blocco per dispositivi sensore PNP (Source).

• Quali passaggi sono necessari per mappare i 64 punti fisici nei registri del PLC?

  La CPU AH500 rileva automaticamente il modulo al momento dell'inserimento nel backplane, assegnandogli un blocco di 64 registri bit consecutivi (quattro parole di memoria) nella mappa dei registri degli ingressi discreti. Questi indirizzi sono accessibili direttamente dal software tramite la nomenclatura standard dei registri X, senza richiedere procedure manuali di allocazione nel software.

• Che cosa occorre verificare se un intero banco di 32 ingressi non riesce a registrare dati?

  Quando un intero blocco da 32 punti si guasta simultaneamente mentre gli indicatori LED del backplane restano operativi, verificare il collegamento dell'alimentazione esterna a 24 VCC instradata attraverso il connettore con chiusura a scatto. Assicurarsi che la linea comune esterna non si sia interrotta o scollegata, poiché il modulo utilizza l'alimentazione esterna del circuito per pilotare i circuiti optoaccoppiatori lato campo.

Messa in servizio sul campo e protocolli di sicurezza

Interfaccia cavi preassemblata e scarico della trazione

Per ridurre al minimo gli errori di cablaggio sul campo e ottimizzare la densità dei collegamenti, utilizzare i cavi di interfaccia DVPACAB7A10 abbinati in fabbrica insieme alle morsettiere passive di derivazione DVPAETB-ID32. Assicurarsi che i meccanismi dei connettori con chiusura a scatto sul frontale del modulo siano completamente scattati e bloccati in posizione. Fissare il pesante fascio di cavi multipolari alla guida DIN strutturale dell'armadio utilizzando una staffa integrata di scarico della trazione, per evitare che il peso fisico del cablaggio eserciti una trazione sui pin della presa del modulo.

Regolazione del parametro di livellamento del filtro degli ingressi

Gli ingressi ad alta densità sono soggetti al rimbalzo dei contatti meccanici proveniente da vecchi interruttori di campo o contatti di relè. Configurare le costanti del filtro degli ingressi nell'architettura software del PLC per filtrare i picchi di rumore ad alta frequenza. Impostare il filtro software antirimbalzo degli ingressi tra 5 e 10 millisecondi previene i guasti dovuti a falsi trigger nel conteggio ad alta velocità o nella logica sequenziale, mantenendo al contempo un tracciamento adeguato della risposta.

Protocollo di sostituzione hot-swap in tensione

Durante una sostituzione hot-swap in tensione, allentare le viti di fissaggio superiore e inferiore del modulo prima di disinnestarlo dallo slot del backplane. Estrarre il modulo mantenendolo diritto lungo le guide del rack per evitare torsioni angolari che potrebbero danneggiare i pin predisposti sul bus attivo del backplane. Inserire l'unità sostitutiva con un movimento meccanico fluido e continuo, quindi serrare immediatamente le viti di montaggio per stabilire un solido collegamento di massa del telaio.
