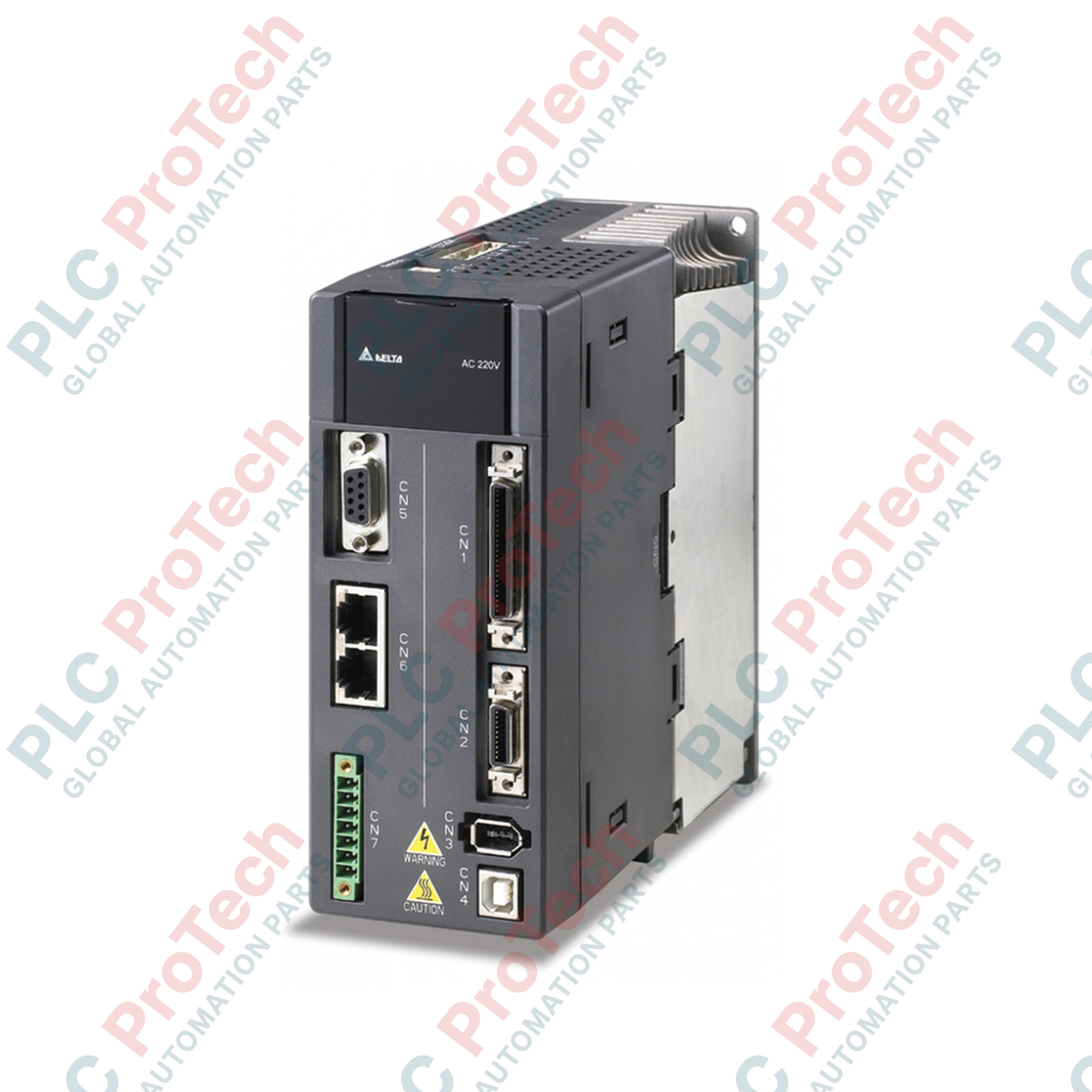

Azionamento per servomotore CA Delta ASD-A2-0221-U serie ASDA-A2

Panoramica delle prestazioni del controllo del movimento

Delta ASD-A2-0221-U (ASD-A2-0221-U) è un servoazionamento CA digitale ad ampia larghezza di banda, progettato all'interno della serie di punta ASDA-A2 di Delta per il controllo del movimento ad alte prestazioni. Impiegato in settori industriali automatizzati esigenti, come macchinari per l'etichettatura ad alta velocità, sistemi pick-and-place per semiconduttori, apparecchiature per analisi mediche e reti per l'assemblaggio elettronico, questo azionamento regola i servomotori sincroni a magneti permanenti. Integrando algoritmi avanzati di controllo dell'anello di posizione con la sincronizzazione hardware in tempo reale, l'azionamento garantisce risposte rapide dell'anello, riduce al minimo il sovraelongamento meccanico e protegge i meccanismi ad alta velocità dagli errori di posizionamento durante improvvise variazioni del carico.

Topologia di controllo e architettura dello stadio di potenza

Questo controller del movimento da 200 W è progettato per l'integrazione in reti monofase a 220 VAC e funziona entro le tolleranze di tensione industriali standard. L'azionamento utilizza la modulazione di larghezza d'impulso a vettore spaziale (SVPWM) per generare forme d'onda di corrente sinusoidali e uniformi negli avvolgimenti del motore, riducendo drasticamente l'ondulazione della coppia e il riscaldamento del motore. In quanto variante del modello "U", questo azionamento integra funzionalità avanzate di interfaccia per il controllo analogico/a impulsi, oltre agli ingressi digitali standard a impulsi/direzione e agli ingressi analogici. L'architettura dell'azionamento comprende un'interfaccia di feedback ad alta densità a 20 bit, un circuito integrato per la resistenza di frenatura rigenerativa e filtri avanzati di soppressione automatica per gestire la risonanza meccanica.

Matrice delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si cancella un errore di comunicazione dell'encoder (ALE011) all'avvio del sistema?

Un guasto ALE011 indica un errore del collegamento dati seriale tra l'interfaccia dell'encoder dell'azionamento e il motore. Innanzitutto, controllare che il cavo di feedback ad alta flessibilità non presenti fili interni rotti o conduttori schiacciati. Verificare che i pin del connettore siano privi di contaminazione da fluido da taglio o polvere metallica. Infine, assicurarsi che la calza di schermatura complessiva del cavo sia fissata saldamente alla piastra di messa a terra dell'azionamento, per impedire che il rumore di commutazione PWM ad alta frequenza corrompa il flusso di dati seriali a 20 bit.

Quale intervento è necessario se la resistenza rigenerativa interna si surriscalda durante le inversioni cicliche?

Quando frequenti profili di avvio-arresto o abbassamenti pesanti dell'asse verticale provocano sovraccarichi termici rigenerativi (ALE05), la resistenza integrata non è in grado di dissipare in sicurezza l'energia cinetica restituita. Disattivare il circuito della resistenza interna rimuovendo il ponticello installato in fabbrica dai terminali di potenza. Installare una resistenza di frenatura industriale esterna di maggiore capacità tra i terminali P e D e aggiornare i parametri corrispondenti di resistenza e potenza nel banco parametri dell'azionamento.

L'azionamento ASD-A2-0221-U può azionare un motore da 200 W di un altro produttore?

Sebbene l'azionamento sia ottimizzato per i motori sincroni a magneti permanenti della serie ECMA di Delta, può azionare motori di terze parti a condizione che corrispondano alla tensione di azionamento monofase di 220 V e ai valori nominali di uscita. Questa configurazione richiede l'inserimento manuale nel dispositivo dei poli, della resistenza degli avvolgimenti e dei valori di induttanza del motore interessato, seguito da un'auto-taratura statica o rotazionale completa per calibrare gli anelli di corrente.

Linee guida per la messa in servizio sul campo e il cablaggio

• Conformità dei terminali di potenza principali: Collegare le linee di alimentazione di rete monofase a 220 VAC esclusivamente ai terminali di potenza L1 e L2. Collegare le linee del servomotore in uscita ai terminali U, V e W. Non collegare mai le linee di rete in ingresso ai terminali U, V o W, poiché l'applicazione diretta della tensione di rete grezza al blocco inverter di uscita IGBT allo stato solido provocherebbe la distruzione termica immediata dello stadio di commutazione.

• Instradamento del cavo di segnale ad alta flessibilità: Instradare la linea del segnale dell'encoder a 20 bit a bassa tensione completamente separata dalle linee del motore U, V, W ad alta tensione e dai cavi della rete CA. Mantenere una distanza minima di 200 mm nelle canaline portacavi aperte oppure utilizzare canaline metalliche indipendenti e collegate a terra. Ciò impedisce che l'accoppiamento induttivo ad alta frequenza generi jitter di posizionamento o errori di inseguimento nell'anello di controllo.

• Distanze termiche e dissipazione del calore: Montare il telaio IP20 verticalmente su un sottopannello metallico piano e non verniciato, per massimizzare la messa a terra strutturale e il trasferimento termico. Mantenere uno spazio libero perimetrale di almeno 50 mm su entrambi i lati e una distanza verticale minima di 120 mm sopra e sotto l'alloggiamento dell'azionamento. Ispezionare regolarmente l'unità per assicurarsi che i canali di raffreddamento interni siano privi di fibre trasportate dall'aria, nebbia di grasso o detriti conduttivi.
