Cavo di estensione per rack serie AH500 DELTA AHACABD0-5A da 40-Metri

Panoramica dell'espansione del bus ad alta fedeltà

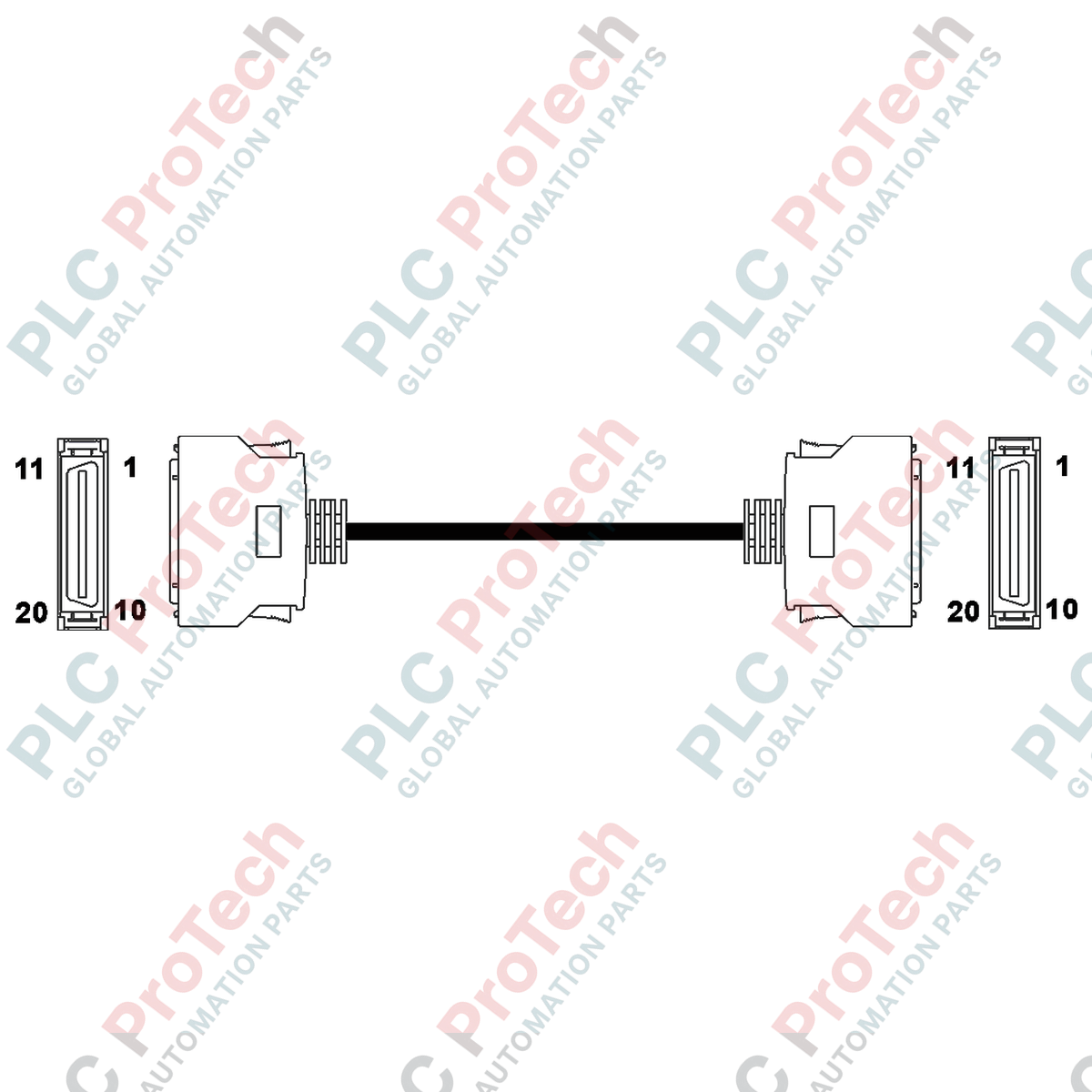

Il AHACABD0-5A (AHACABD0-5A) è un cavo di espansione per sistemi di connettori ad alta densità (HDC) ad alte prestazioni e per impieghi gravosi, progettato da Delta per la piattaforma PLC modulare di punta della serie AH500. Con una lunghezza considerevole di 40,0 metri, questo collegamento dati specializzato è progettato per collegare il rack CPU principale a backplane di espansione secondari distanti in architetture di automazione distribuite. In ambienti industriali impegnativi, come magazzini logistici a più livelli, linee automatizzate di assemblaggio automobilistico, impianti municipali di trattamento delle acque reflue e stabilimenti alimentari su più piani, il AHACABD0-5A garantisce una sincronizzazione deterministica e in tempo reale del bus I/O e previene interruzioni impreviste del controllo grazie alla sua architettura interna a bassa attenuazione e alla robusta schermatura elettromagnetica. Il sistema di bloccaggio integrato impedisce il degrado del segnale causato dalle vibrazioni del telaio della macchina.

Compatibilità hardware

Il cavo HDC AHACABD0-5A è calibrato per interfacciarsi direttamente con specifici rack base dei sistemi Delta AH500, supportando configurazioni architetturali centralizzate e decentralizzate flessibili:

• Backplane I/O principali: Collega perfettamente gli chassis base principali standard, inclusi i moduli a 4 slot AHBP04M1-5A, a 6 slot AHBP06M1-5A, a 8 slot AHBP08M1-5A e ad alta densità a 12 slot AHBP12M1-5A .

• Gruppi rack di espansione: Si collega direttamente alle porte di espansione dedicate dei backplane di espansione a 6 slot AHBP06E1-5A e a 8 slot AHBP08E1-5A .

• Interblocco dei connettori ad alta densità: Dotato di robusti gusci meccanici che si agganciano saldamente alle prese di espansione del backplane, mantenendo una bassa resistenza di contatto su tutti i canali dati interni.

Parametri ingegneristici critici

La seguente matrice dettagliata dei parametri definisce i limiti fisici, elettrici e ambientali verificati per il cablaggio e l'integrazione del sistema:

Base di conoscenze tecniche e domande frequenti

In che modo la lunghezza di 40 metri influisce sul tempo di scansione del backplane del sistema interno?

Il bus di sistema AH500 di Delta utilizza ricetrasmettitori di segnali differenziali ad alta velocità che compensano automaticamente i ritardi di propagazione sulle lunghe distanze. Sebbene un cavo di 40 metri introduca un leggero ritardo fisico di trasmissione rispetto a un breve collegamento rack da 1 metro, l'hardware interno gestisce la sincronizzazione dei dati in background. Gli aggiornamenti degli I/O di processo rimangono altamente deterministici, anche se gli ingegneri dovrebbero tenere conto dei limiti di trasmissione nella progettazione di cicli di sicurezza hard real-time o di conteggio ad alta velocità sul rack distante.

Questo cavo ad alta densità richiede un'iniezione di alimentazione esterna lungo il percorso di 40 metri?

No, il cavo AHACABD0-5A è interamente dedicato al bus dati di sistema ad alta velocità e alla comunicazione dei segnali a livello logico. Non trasferisce l'alimentazione operativa principale al rack secondario. Il backplane di espansione di destinazione, come l'AHBP06E1-5A, deve essere dotato di un proprio modulo di alimentazione locale dedicato della serie AH500 per alimentare i moduli I/O locali e i circuiti logici.

Quali meccanismi di sicurezza specifici impediscono l'allentamento del connettore?

Il cavo è dotato di calotte HDC di grado industriale provviste di leve di bloccaggio meccanico per impieghi gravosi o di dispositivi di fissaggio a vite. Una volta inseriti nella presa del backplane corrispondente, i meccanismi di aggancio fisico devono essere completamente innestati. Questo collegamento meccanico impedisce la separazione dei contatti o la formazione di microarchi causate da continue vibrazioni strutturali a bassa frequenza del pavimento o dai cicli di dilatazione termica all'interno dell'armadio.

Linee guida per la messa in servizio sul campo e la sicurezza

• Isolamento del condotto e separazione EMI: Poiché questo cavo da 40 metri trasporta segnali dati del bus parallelo ad alta frequenza, instradarlo attraverso un proprio condotto metallico dedicato e collegato a terra oppure in una canalina separata. Tenere il cavo a una distanza di almeno 300 mm dalle linee di rete CA ad alta tensione, dai cavi di potenza dei motori e dai percorsi di uscita degli azionamenti a frequenza variabile (VFD), per eliminare completamente la diafonia elettromagnetica e la corruzione dei pacchetti dati.

• Raggio di curvatura e scarico della trazione: Durante il passaggio del cavo attraverso canaline strutturali o attorno agli angoli dei pannelli, rispettare rigorosamente le linee guida sul raggio minimo di curvatura, in genere da 10 a 15 volte il diametro esterno del cavo. Evitare di applicare una forza di trazione elevata durante l'installazione, per proteggere dall'allungamento i conduttori multiconduttore interni. Installare robusti morsetti antitrazione accanto ai collegamenti del backplane per isolare i pin del connettore dal peso del cavo sospeso verticalmente.

• Messa a terra stellare dell'armadio a punto singolo: Assicurarsi che gli armadi elettrici che ospitano il rack CPU principale e i rack di espansione distanti siano collegati saldamente a un sistema comune di messa a terra dell'impianto. Differenze significative di potenziale tra le messe a terra degli chassis di armadi distinti possono provocare correnti di anello di terra dannose attraverso la schermatura del cavo, con il rischio di guasti ai componenti dei circuiti di comunicazione del backplane.
