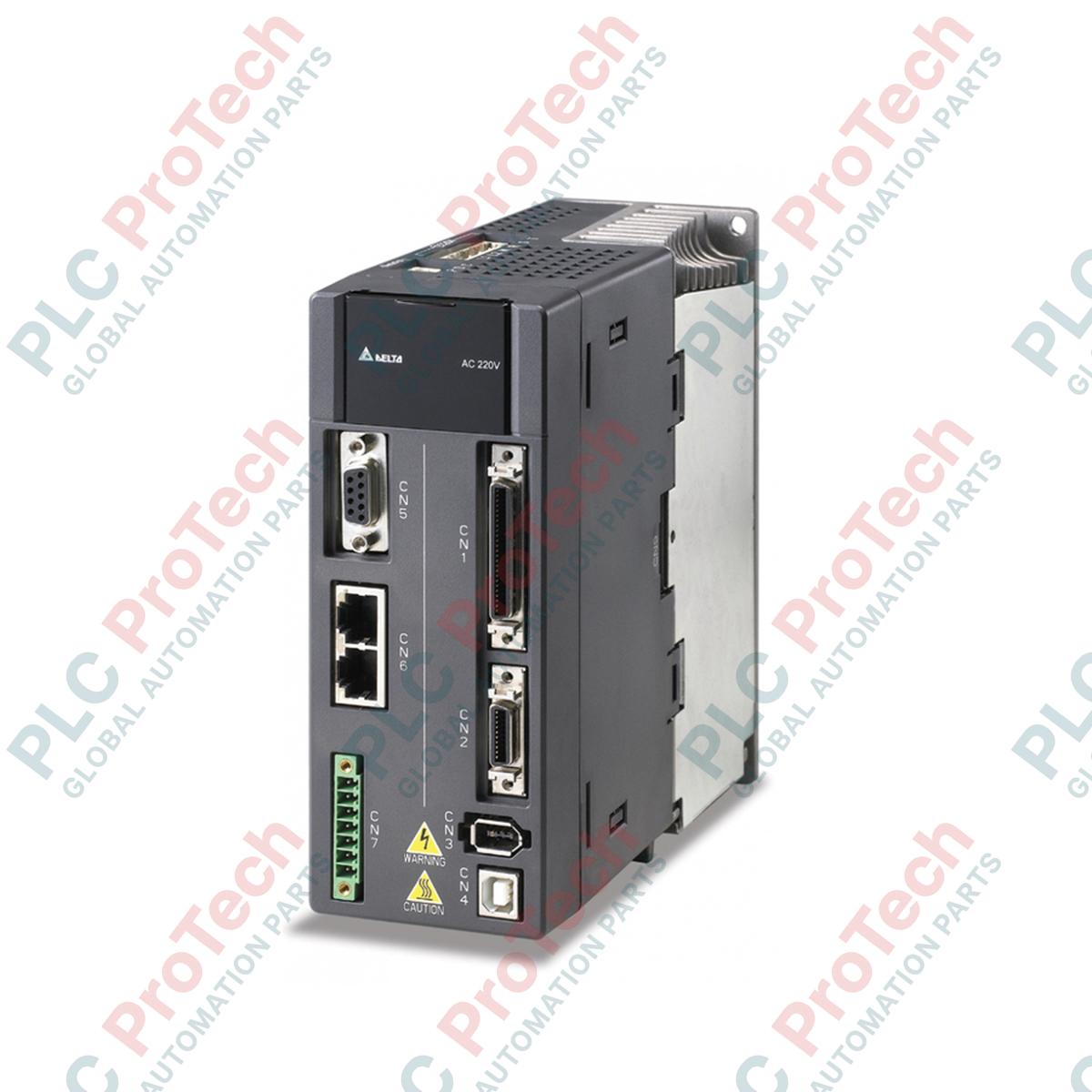

Delta ASD-A2-0721-F azionamento per servomotore CA serie ASDA-A2

Panoramica delle prestazioni del controllo del movimento

Il Delta ASD-A2-0721-F (ASD-A2-0721-F) è un servoazionamento CA digitale ad ampia larghezza di banda, progettato all'interno della serie ASDA-A2 di punta di Delta per il controllo del movimento ad alte prestazioni. Utilizzato in settori industriali automatizzati esigenti, come macchinari per l'etichettatura ad alta velocità, sistemi pick-and-place per semiconduttori, linee di confezionamento con cesoia volante e telai tessili a più assi, questo azionamento regola servomotori sincroni a magneti permanenti. Integrando algoritmi avanzati di controllo dell'anello di posizione con la sincronizzazione hardware in tempo reale, l'azionamento garantisce risposte rapide dell'anello, riduce al minimo il sovraelongamento meccanico e protegge i meccanismi ad alta velocità dagli errori di posizionamento durante improvvisi cambiamenti di carico.

Topologia di controllo e architettura dello stadio di potenza

Questo controllore di movimento da 750 W è progettato per l'integrazione in reti monofase da 220 VAC, operando entro le tolleranze standard della tensione industriale. L'azionamento utilizza la modulazione avanzata SVPWM (Space Vector Pulse Width Modulation) per generare forme d'onda di corrente di uscita uniformi e sinusoidali verso gli avvolgimenti del motore, riducendo notevolmente l'ondulazione di coppia e il riscaldamento del motore. In quanto variante del modello "F", questo azionamento integra funzionalità avanzate di interfaccia di comunicazione CANopen, oltre agli ingressi digitali standard per impulsi/direzione e agli ingressi analogici. L'architettura dell'azionamento comprende un'interfaccia di retroazione ad alta densità a 20 bit, un circuito integrato con resistenza di frenatura rigenerativa e filtri avanzati di soppressione automatica per gestire la risonanza meccanica.

Matrice delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si cancella un errore di comunicazione dell'encoder (ALE011) all'avvio del sistema?

Un guasto ALE011 indica un'interruzione del collegamento dati seriale tra l'interfaccia encoder dell'azionamento e il motore. Innanzitutto, controllare che il cavo di retroazione ad alta flessibilità non presenti conduttori interni rotti o schiacciati. Assicurarsi che i pin del connettore siano privi di contaminazione da fluido da taglio o polvere metallica. Infine, verificare che la treccia di schermatura complessiva del cavo sia fissata saldamente alla piastra di messa a terra dell'azionamento, per impedire che il rumore di commutazione PWM ad alta frequenza corrompa il flusso dati seriale a 20 bit.

Quale intervento è necessario se la resistenza rigenerativa interna si surriscalda durante le inversioni cicliche?

Quando profili frequenti di avvio-arresto o di abbassamento pesante di un asse verticale attivano sovraccarichi termici rigenerativi (ALE05), la resistenza integrata non è in grado di dissipare in sicurezza l'energia cinetica restituita. Disattivare il circuito della resistenza interna rimuovendo il ponticello installato in fabbrica dai morsetti di potenza. Installare una resistenza di frenatura industriale esterna di maggiore capacità tra i morsetti P e D e aggiornare i parametri di resistenza e potenza corrispondenti nel gruppo di parametri dell'azionamento.

L'azionamento ASD-A2-0721-F può pilotare un motore da 750 W di un altro produttore?

Sebbene l'azionamento sia ottimizzato per i motori sincroni a magneti permanenti della serie ECMA di Delta, può pilotare motori di terze parti purché corrispondano alla tensione dell'azionamento monofase da 220 V e ai valori nominali di uscita. Questa configurazione richiede l'inserimento manuale dei poli, della resistenza degli avvolgimenti e dei valori di induttanza del motore interessato nell'azionamento, seguito da un'autotaratura statica o rotazionale completa per calibrare gli anelli di corrente.

Linee guida per la messa in servizio sul campo e il cablaggio

• Conformità dei morsetti di potenza principali: Collegare le linee di alimentazione monofase in ingresso da 220 VAC esclusivamente ai morsetti di potenza L1 e L2. Collegare le linee servo in uscita ai morsetti U, V e W. Non collegare mai le linee di alimentazione in ingresso ai morsetti U, V o W, poiché l'applicazione diretta della tensione di rete al blocco inverter di uscita IGBT a stato solido provocherebbe la distruzione termica immediata dello stadio di commutazione.

• Instradamento del cavo di segnale ad alta flessibilità: Instradare la linea del segnale encoder a bassa tensione da 20 bit completamente separata dalle linee motore ad alta tensione U, V, W e dai cavi della rete CA. Mantenere una distanza minima di 200 mm nelle canaline aperte oppure utilizzare condotti metallici indipendenti e collegati a terra. Ciò impedisce che l'accoppiamento induttivo ad alta frequenza generi jitter di posizionamento o errori di inseguimento nell'anello di controllo.

• Terminazione e schermatura del bus CANopen: Quando si utilizza l'architettura fieldbus CANopen integrata nella variante di tipo "F", assicurarsi che una resistenza di terminazione del bus da 120 ohm sia posizionata nei nodi fisicamente iniziale e finale dell'anello di rete. Utilizzare cavi a doppino intrecciato schermati dedicati per CAN_H e CAN_L e collegare la schermatura a terra presso ogni interfaccia dell'azionamento, per eliminare cadute di segnale e timeout di rotazione dei token causati dal rumore EMI.

• Distanze termiche e dissipazione del calore: Montare verticalmente il telaio IP20 su un sottopannello metallico piatto e non verniciato, per massimizzare la messa a terra strutturale e il trasferimento termico. Mantenere uno spazio libero perimetrale di almeno 50 mm su entrambi i lati e una distanza verticale minima di 120 mm sopra e sotto l'alloggiamento dell'azionamento. Ispezionare regolarmente l'unità per assicurarsi che i canali di raffreddamento interni restino liberi da fibre sospese, nebbia di grasso o detriti conduttivi.
