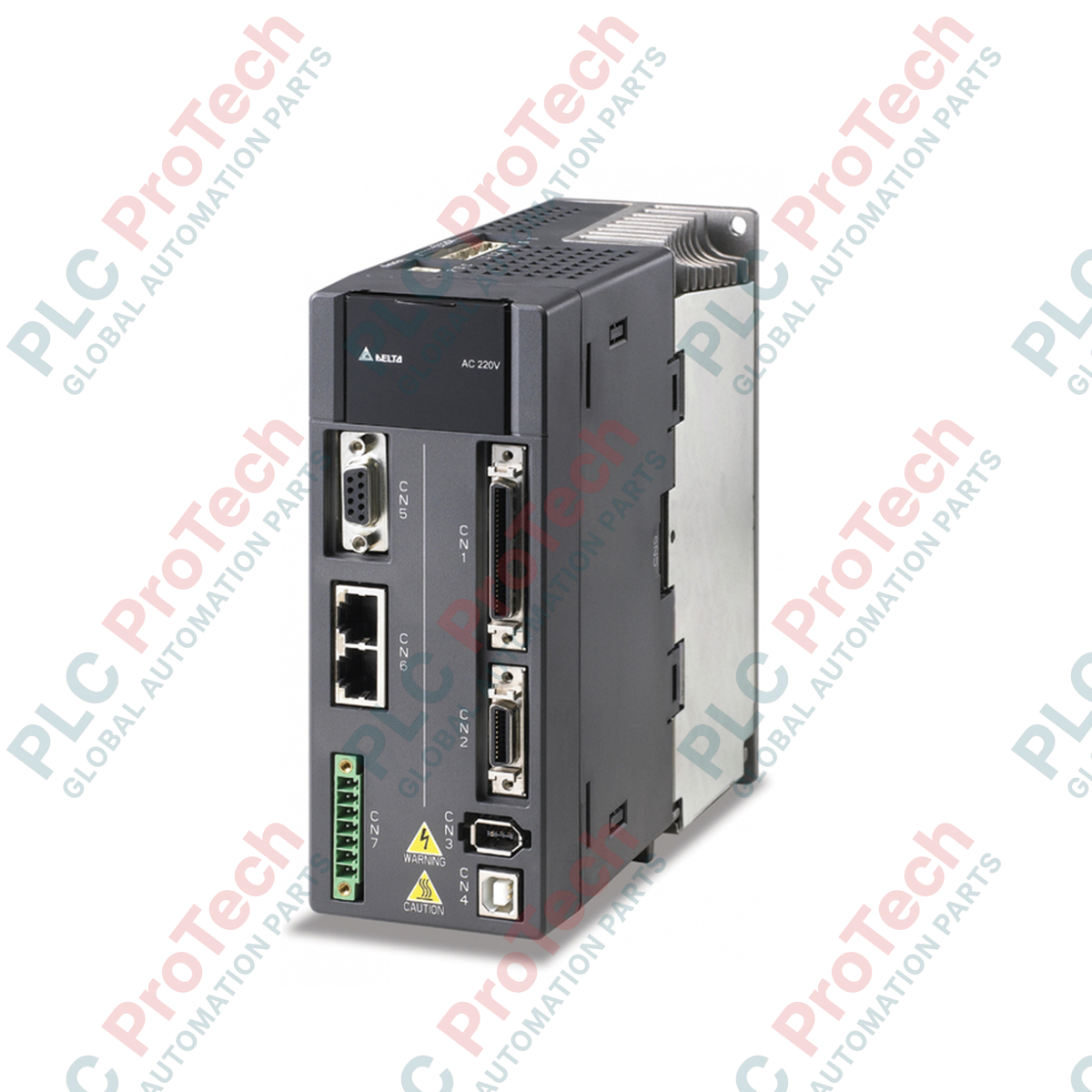

Azionamento servo AC da 1.5kW serie ASDA-A2 DELTA ASD-A2-1521-F

Panoramica del controllore intelligente del movimento in rete

Il ASD-A2-1521-F (ASD-A2-1521-F) è un servoazionamento CA intelligente ad alte prestazioni, progettato da Delta nell'ecosistema di controllo della serie ASDA-A2, la linea di punta. Con una robusta potenza di uscita di 1,5 kW e un'interfaccia versatile per alimentazione CA monofase a 220 V, questo amplificatore digitale ad ampia larghezza di banda è progettato per applicazioni industriali ad alta velocità che richiedono precisione di posizionamento deterministica e capacità di rete flessibili. In sistemi avanzati di produzione, come macchinari automatizzati per il posizionamento di componenti elettronici, portali robotici multiasse, celle industriali per il confezionamento farmaceutico e linee di etichettatura ad alta precisione, l' ASD-A2-1521-F mantiene la sincronizzazione ottimale della macchina e riduce i tempi di fermo imprevisti grazie alla camma elettronica integrata, agli anelli di registrazione ad alta velocità e alla soppressione automatica delle risonanze. La sua architettura nativa del bus di comunicazione consente la sincronizzazione in tempo reale con i livelli di supervisione dell'automazione.

Funzioni di automazione avanzate e architettura hardware

La struttura ingegneristica interna dell'amplificatore ASDA-A2 da 1,5 kW è ottimizzata per anelli di controllo del movimento a bassa latenza e per l'elaborazione di traiettorie complesse:

• Motore E-Cam integrato: Dispone di una funzione camma elettronica integrata (E-Cam) che supporta fino a 720 punti di macroposizionamento con interpolazione interna fluida, ideale per meccanismi di taglio al volo, taglio rotativo e inseguimento master-slave.

• Interfaccia a doppio anello chiuso: Dotata di un'interfaccia secondaria per il feedback di posizione, in grado di leggere direttamente righe ottiche lineari o encoder secondari, eliminando gli errori di gioco meccanico sull'asse azionato.

• Nucleo di autotuning in tempo reale: Integra avanzati array di filtri notch automatici che identificano e neutralizzano automaticamente le risonanze strutturali ad alta frequenza, proteggendo la trasmissione meccanica dall'affaticamento dovuto alle vibrazioni.

• Flessibilità dell'alimentazione monofase: Il bus CC interno ottimizzato e il bilanciamento della capacità consentono all'amplificatore di fornire una potenza di uscita continua di 1,5 kW utilizzando comuni fonti monofase a 220 V CA, riducendo la complessità dell'implementazione sulla rete.

Parametri ingegneristici critici

La seguente panoramica delle specifiche descrive in dettaglio i parametri limite meccanici, elettrici e prestazionali verificati per la configurazione del sistema:

Base di conoscenze tecniche e domande frequenti

Quali vantaggi specifici per il controllo del movimento offre la classificazione del modello di tipo F?

La designazione della versione di tipo "F" identifica una configurazione dedicata all'interno della famiglia ASDA-A2, dotando l'hardware di reti di comunicazione specializzate e strutture di memoria interna ampliate per l'inseguimento di traiettorie ad alta velocità. Ciò consente una sincronizzazione fluida con le reti dei controllori di movimento, mantenendo al contempo il pieno supporto per le mappature macro degli I/O discreti fisici ad alta densità.

In che modo l'interfaccia a doppio azionamento con anello chiuso previene gli errori di posizionamento durante l'inseguimento?

Il design a doppio anello acquisisce dati da entrambi l'encoder da 20 bit del motore tramite il terminale CN2 e una scala lineare fisica montata direttamente sul carrello della macchina tramite il terminale CN5. Calcolando la varianza tra la rotazione del motore e lo spostamento effettivo del carrello, il DSP interno regola continuamente i circuiti di coppia per annullare gli errori di inseguimento causati dall'usura degli ingranaggi meccanici, dall'espansione termica della vite a ricircolo o dalla flessione della cinghia.

Sono consigliati reattori di linea esterni per le installazioni monofase da 1,5 kW?

Sì. Il funzionamento di un servoazionamento ad alta capacità da 1,5 kW su una linea monofase assorbe significative correnti impulsive non lineari, aumentando la distorsione armonica totale (THD) nella rete elettrica dell'impianto. L'installazione di un reattore di linea CA esterno adeguatamente dimensionato sulla linea di alimentazione in ingresso attenua queste correnti armoniche e protegge i ponti raddrizzatori interni dalle sovratensioni.

Linee guida per la messa in servizio sul campo e la sicurezza

• Installazione verticale nel quadro e spaziatura termica: Montare l'amplificatore esclusivamente in posizione verticale su un pannello metallico piano e non combustibile, per massimizzare il flusso d'aria a effetto camino. Mantenere uno spazio libero strutturale assoluto di almeno 50 mm sopra e sotto l'alloggiamento dell'azionamento e di 20 mm su ciascun lato quando si dispongono i componenti in una configurazione ad alta densità. Assicurarsi che la temperatura interna del quadro non superi il limite di 55 deg C.

• Isolamento dai disturbi di encoder e comunicazione: Instradare tutte le linee di segnale dell'encoder a 20 bit a bassa tensione e le linee del bus di comunicazione attraverso cavi schermati a treccia continua. Mantenere questi percorsi di segnale sensibili separati di almeno 200 mm dai cavi di alimentazione CA ad alta tensione e dai cavi di uscita del motore PWM ad alta frequenza nelle canaline del quadro, per evitare l'iniezione di disturbi EMI ad alta frequenza e le perdite di dati.

• Dimensionamento della dissipazione dell'energia rigenerativa: Per gli assi che eseguono cicli di decelerazione ripetitivi ad alta velocità o gestiscono grandi carichi gravitazionali in discesa (come i meccanismi di sollevamento verticale), calcolare la dissipazione continua dell'energia di frenatura. Se la capacità rigenerativa interna provoca frequenti guasti per sovratensione, collegare una resistenza di frenatura esterna di potenza adeguatamente dimensionata tra i terminali P e C e aggiornare i parametri interni dell'azionamento per reindirizzare l'energia.
