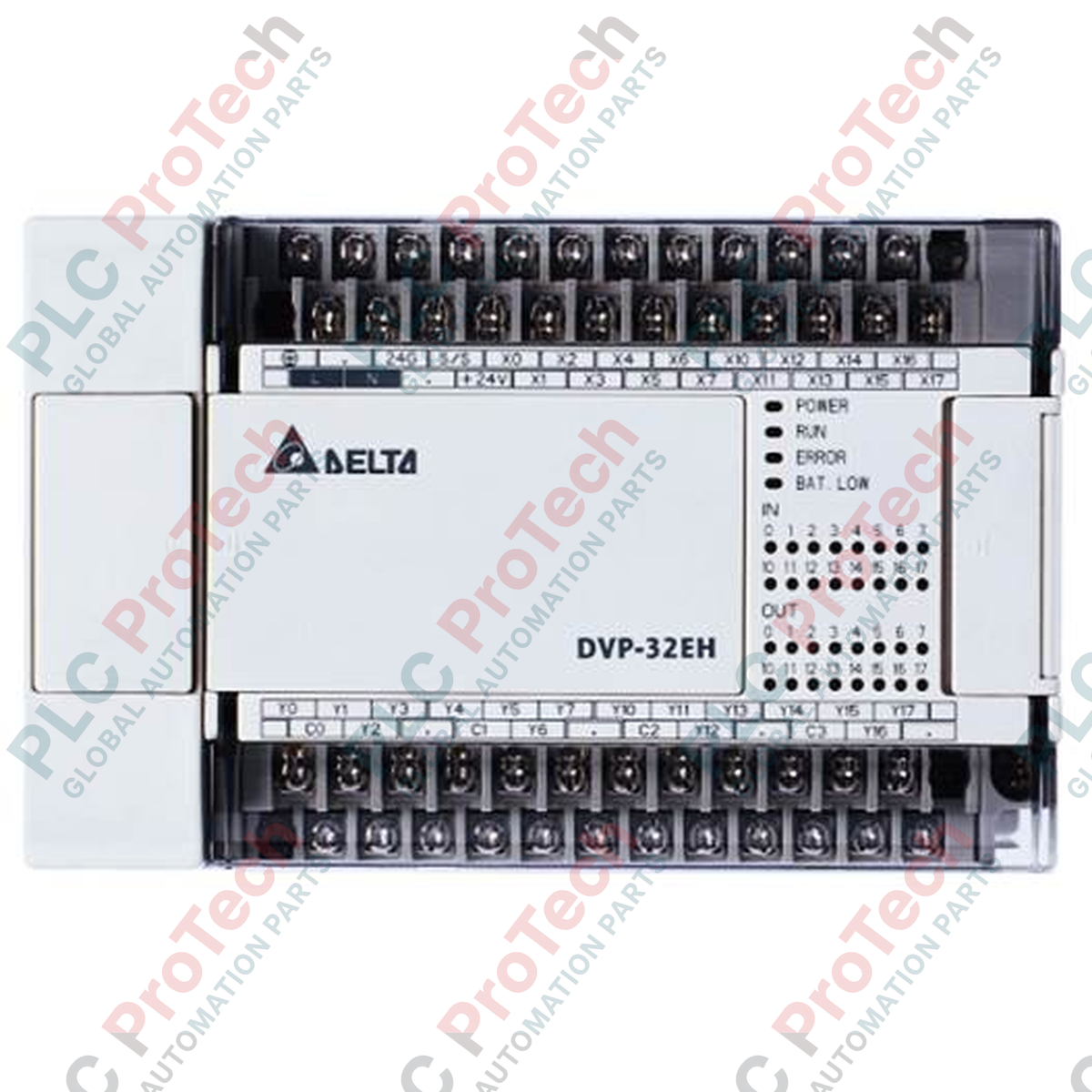

Delta DVP32EH00T3-L PLC ad alte prestazioni serie DVP-EH3 Unità principale

Panoramica del prodotto

Il DVP32EH00T3-L (DVP32EH--T3-L) rappresenta il posizionamento di punta nella fascia alta della serie Delta DVP, appartenendo specificamente alla generazione avanzata EH3. Questa unità di elaborazione principale è progettata per il controllo di precisione del movimento e per sequenze logiche complesse, offrendo una robusta configurazione I/O a 32 punti (16 ingressi / 16 uscite). Progettato per applicazioni industriali ad alta velocità, come etichettatura ad alta velocità, posizionamento multiassi e macchinari avanzati per il confezionamento, il DVP32EH00T3-L offre una velocità di esecuzione superiore e una maggiore capacità dei registri dati rispetto ai PLC standard di tipo slim. La sua struttura per impieghi gravosi e le capacità di uscita degli impulsi ad alta velocità lo rendono un controllore centrale affidabile per architetture di automazione ad alta intensità.

Configurazione tecnica

L'architettura della serie EH3 è caratterizzata da un'elaborazione ad alta velocità e da ampie capacità di espansione. È dotata di elaborazione dual-core per gestire in modo indipendente la logica e le comunicazioni, garantendo prestazioni deterministiche anche sotto carichi di rete elevati. La designazione "T" indica uscite a transistor, essenziali per la commutazione ad alta frequenza e per il controllo di azionamenti servo o stepper tramite uscita a treno di impulsi (PTO). L'unità supporta istruzioni specializzate per il controllo del movimento e offre un'elevata densità di I/O in uno chassis robusto e installabile, progettato per la massima dissipazione termica e immunità ai disturbi elettrici.

Specifiche tecniche

Domande frequenti tecniche

Qual è il principale vantaggio della serie EH3 rispetto alle serie ES2 o SS2?

La serie EH3 è un modello ad alte prestazioni dotato di una memoria programma significativamente più grande (30k passi), di un'esecuzione delle istruzioni più rapida e di contatori ad alta velocità più robusti (fino a 200 kHz). È destinata al controllo a livello macchina anziché al semplice controllo sequenziale.

È possibile espandere gli I/O del DVP32EH00T3-L?

Sì, la serie EH3 supporta moduli di espansione ad alta velocità sul lato destro e unità di estensione standard della serie DVP-EH, consentendo una configurazione massima fino a 512 punti I/O.

Questo modello supporta uscite di impulsi ad alta velocità per il controllo del movimento?

Assolutamente. In quanto modello con uscita a transistor ("T"), è dotato di canali di uscita a impulsi ad alta velocità in grado di raggiungere 200 kHz, rendendolo direttamente compatibile con la serie Delta ASDA-B2/A2 o con qualsiasi azionamento servo di terze parti.

Guida all'ingegneria e all'installazione

• Cablaggio ad alta velocità: Per prevenire il degrado del segnale sulle uscite a impulsi da 200 kHz, utilizzare cavi schermati a doppino intrecciato per i collegamenti tra il PLC e l'azionamento servo. Assicurarsi che la lunghezza del cavo non superi i 3 metri per garantire la stabilità degli impulsi ad alta frequenza.

• Gestione del calore: A causa dello chassis per impieghi gravosi da 2,0 kg e dell'alimentatore interno, assicurarsi che il PLC sia montato verticalmente su una guida DIN. Mantenere una distanza minima di 50 mm dalle canaline portacavi o dai componenti adiacenti per consentire il raffreddamento per convezione naturale attraverso le griglie superiori e inferiori.

• Protezione dei transistor: Quando si commutano carichi induttivi, come piccoli solenoidi CC, con le uscite a transistor, installare sempre un diodo di ricircolo (diodo di libera circolazione) ai capi del carico. Ciò impedisce che i picchi di forza controelettromotrice danneggino nel tempo i transistor di uscita interni.
