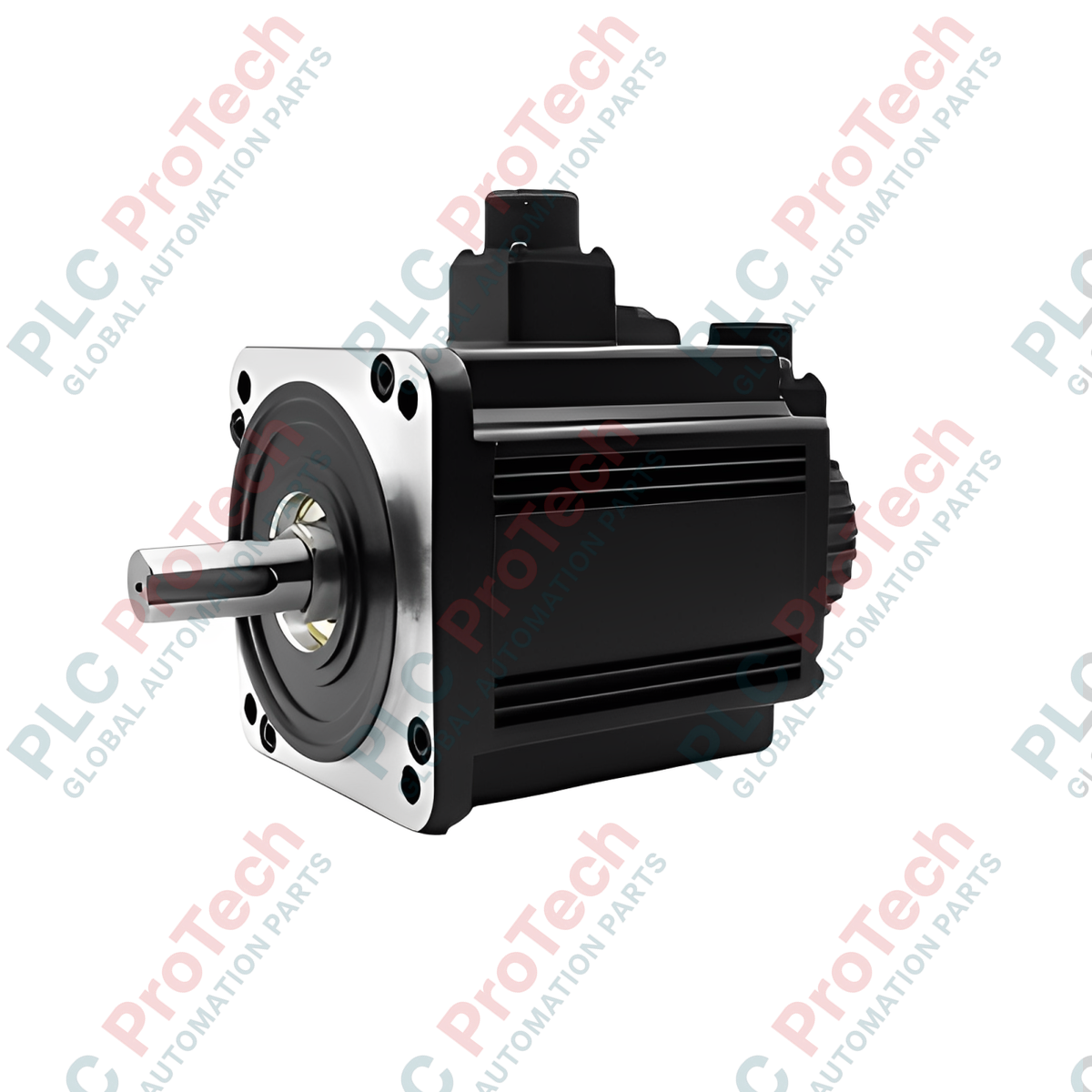

Delta ECM-B3M-E21315RS1 Servomotore a inerzia media serie B3

Panoramica delle prestazioni del controllo del movimento

Il Delta ECM-B3M-E21315RS1 (ECM-B3M-E21315RS1) è un servomotore CA ad alte prestazioni e a inerzia media, progettato per l'avanzato ecosistema di automazione Delta ASDA-B3. Utilizzato in applicazioni industriali ad alto carico, come centri di lavorazione CNC multiasse, sistemi a portale automatizzati, meccanismi di confezionamento con cesoia volante e celle per la movimentazione di materiali pesanti, questo motore offre un'uscita di coppia dinamica. Abbinando un'inerzia media del rotore a un sistema di retroazione ad alta risoluzione, il motore garantisce un preciso inseguimento della velocità e un'elevata stabilità in presenza di carichi meccanici variabili, riducendo al minimo i tempi di ciclo e le vibrazioni meccaniche transitorie sull'intera struttura della macchina.

Architettura elettromeccanica e controlli di retroazione

Questo motore a commutazione elettronica (ECM) presenta una configurazione con telaio quadrato da 130 mm, in grado di fornire una potenza nominale continua di 1,5 kW. Tarato per ingressi trifase da 220 VAC, funziona alla velocità nominale standard di 2000 rpm. Il rotore interno include un encoder ottico incrementale integrato a 24 bit, che fornisce una retroazione ad alta densità di risoluzione allo strato di azionamento per regolazioni della posizione a livello di microsecondi. L'interfaccia meccanica comprende un albero di uscita con chiavetta, fori per viti fissi e un paraolio industriale integrato, progettato specificamente per orientamenti standard senza freno.

Matrice delle prestazioni tecniche

Manutenzione industriale e domande frequenti

Quali sono le principali procedure di risoluzione dei problemi se l'encoder a 24 bit segnala errori di inseguimento della posizione?

Innanzitutto, controllare i collegamenti del cavo dell'encoder sia sul telaio del motore sia sul servoazionamento ASDA-B3. Assicurarsi che il cavo di comunicazione dell'encoder ad alta densità sia completamente schermato e che la treccia di schermatura sia collegata direttamente a terra sul rivestimento dell'azionamento. Se l'errore di inseguimento persiste, ispezionare i percorsi di messa a terra sul campo; correnti di modo comune elevate provenienti dalle linee dell'inverter adiacenti possono introdurre rumore ad alta frequenza nel registro della retroazione ottica, provocando una corruzione intermittente del segnale.

In che modo la presenza del paraolio integrato influisce sulla manutenzione meccanica ordinaria?

Il paraolio integrato protegge gli avvolgimenti interni dello statore dal trafilamento di fluidi quando il motore è accoppiato direttamente a un riduttore raffreddato a liquido o esposto a una pesante nebbia di fluido da taglio. Durante gli intervalli di ispezione ordinaria, controllare il foro di drenaggio alla base della flangia per individuare eventuali tracce di grasso o olio per ingranaggi. Se è presente una perdita di liquido, sostituire il paraolio per impedire al fluido di attraversare il gruppo cuscinetto e danneggiare il disco dell'encoder ottico a 24 bit.

Questo motore da 1,5 kW può funzionare al di sopra della soglia di velocità nominale di 2000 rpm?

Sì, ma solo entro la zona di indebolimento di campo definita dal software dell'azionamento e per brevi cicli di lavoro. Il funzionamento continuo oltre 2000 rpm provoca uno sviluppo esponenziale della tensione di controforza elettromotrice e accelera il riscaldamento del rotore. Verificare sempre le curve massime coppia-velocità nella suite di configurazione Delta, per assicurarsi che le operazioni ad alta velocità previste non attivino guasti istantanei di sovracorrente né superino i parametri termici dell'isolamento degli avvolgimenti.

Direttive per la messa in servizio e l'installazione sul campo

• Allineamento dell'accoppiamento dell'albero e specifiche di coppia: Quando si accoppia l'albero standard da 130 mm a un riduttore o a un gruppo vite a ricircolo di sfere, utilizzare un giunto flessibile ad alta coppia. Assicurarsi che gli scostamenti di concentricità siano inferiori a 0,03 mm. Serrare tutti i bulloni di bloccaggio del giunto secondo le specifiche ufficiali e assicurarsi che la cava per la chiavetta si innesti senza problemi, senza richiedere urti assiali, poiché i colpi di martello sulla punta dell'albero possono incrinare il delicato disco interno in vetro ottico a 24 bit.

• Instradamento dei cavi di alimentazione e di retroazione: Instradare le linee di alimentazione del motore da 220 V ad alta sezione completamente separate dalle linee di segnale dell'encoder a bassa tensione. Mantenere una distanza minima di 200 mm nelle canaline aperte oppure utilizzare condotti metallici indipendenti collegati a terra. Questa separazione isola i transitori di commutazione PWM ad alta frequenza generati dal servoazionamento, impedendo che si accoppino alle linee dati della retroazione dell'encoder.

• Protezione termica e percorsi del flusso d'aria: Montare la flangia del motore direttamente su una robusta piastra frontale metallica della macchina, per ottimizzare la dissipazione termica conduttiva. Assicurarsi che la temperatura dell'aria ambiente immediatamente circostante il telaio da 130 mm rimanga inferiore a 40 deg C. Pulire regolarmente le alette dell'alloggiamento del motore da eventuali accumuli di grasso di lavorazione, polvere metallica o detriti ambientali, per evitare che il contenimento termico riduca l'efficienza dell'isolamento delle pile di avvolgimenti da 1,5 kW.
