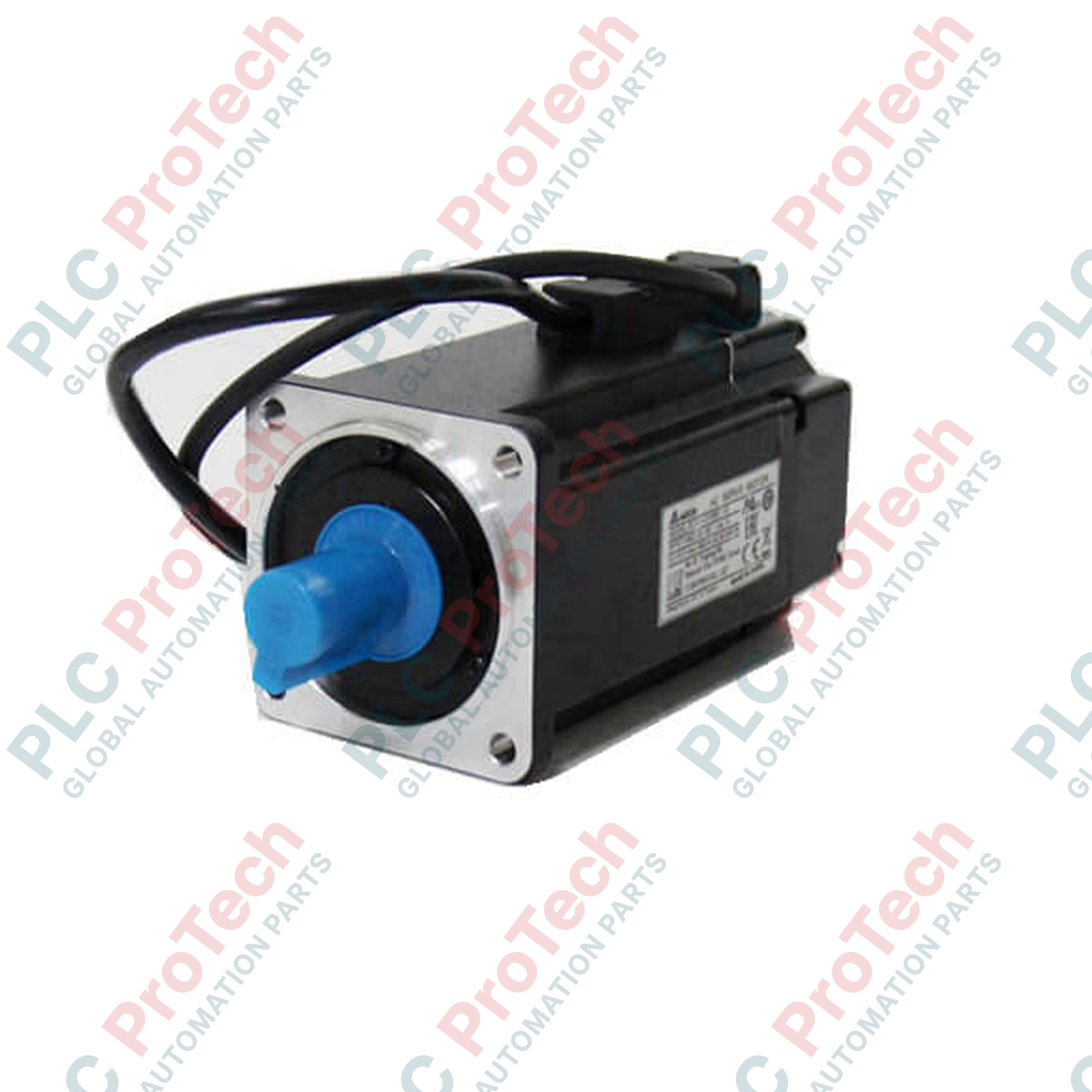

Servomotore CA DELTA ECMA-C10807SS serie ASDA-A2

Panoramica delle prestazioni del movimento rotativo ad alta velocità

Il ECMA-C10807SS (ECMA-C10807SS) è un servomotore sincrono CA per impieghi gravosi, progettato e prodotto da Delta per il controllo del movimento ad alta precisione nell'architettura del sistema ASDA-A2. Con una potenza nominale in uscita di 750 W, questo motore industriale a commutazione elettronica offre un'elevata densità di coppia e una risposta dinamica eccezionale lungo tutto il suo intervallo di velocità. Per applicazioni impegnative come macchine utensili CNC multiasse, sistemi di confezionamento automatizzati e bracci robotici di prelievo e posizionamento di precisione, il ECMA-C10807SS riduce al minimo gli errori di posizionamento e limita i tempi di fermo imprevisti della macchina grazie all'encoder ad alta risoluzione integrato e alla struttura meccanica robusta. Il freno di stazionamento integrato garantisce una stabilità affidabile del posizionamento e il mantenimento sicuro del carico durante gli arresti di emergenza o le interruzioni di alimentazione.

Analisi del suffisso del codice prodotto

La designazione alfanumerica della serie ECMA specifica l'esatta configurazione meccanica ed elettrica del motore:

• ECM: motore a commutazione elettronica (nome del prodotto)

• A: servomotore CA (tipo di azionamento)

• C: tensione di ingresso di 220 V CA / velocità di rotazione nominale di 3000 giri/min

• 1: configurazione con encoder ottico incrementale a 20 bit

• 08: dimensione della flangia del telaio motore di 80 mm

• 07: potenza nominale in uscita di 750 W

• S: dotato di freno di stazionamento meccanico e paraolio integrato (cava per linguetta con foro filettato)

• S: dimensione del diametro dell'albero nella configurazione standard

Matrice delle specifiche tecniche

La matrice seguente descrive in dettaglio i principali vincoli meccanici, elettrici e ambientali calibrati per l'integrazione in reparto:

Base di conoscenza tecnica e domande frequenti

Quali sono i vantaggi funzionali dell'encoder incrementale integrato a 20 bit?

L'encoder ottico a 20 bit offre una risoluzione di 1.048.576 impulsi per singolo giro. Questa risoluzione elevatissima migliora significativamente la stabilità a bassa velocità, riduce al minimo l'ondulazione della velocità e consente all'azionamento servo ASDA-A2 abbinato di eseguire cicli di microposizionamento precisi, filtrando così la risonanza strutturale sull'asse meccanico.

Qual è la corretta sequenza operativa per il freno di stazionamento integrato?

Il freno elettromagnetico integrato è esclusivamente un freno di stazionamento progettato per bloccare l'albero del motore in posizione quando il sistema è fuori tensione o in stato di arresto di emergenza. Non deve mai essere utilizzato per decelerare un motore in rotazione. Il relè di uscita del freno dell'azionamento servo deve essere interbloccato con il segnale servo-on, in modo da rilasciare il freno solo dopo che i campi del motore sono stati eccitati.

In che modo il paraolio integrato protegge i componenti interni?

Il paraolio per impieghi gravosi installato sulla flangia anteriore impedisce ai fluidi da taglio, alla nebbia di olio per ingranaggi e all'umidità di penetrare lungo l'albero del motore nei cuscinetti e nell'alloggiamento dell'encoder. Ciò rende il motore adatto al montaggio diretto su riduttori lubrificati a olio o teste mandrino CNC.

Linee guida per la messa in servizio e la sicurezza

• Limiti del carico radiale e assiale sull'albero: Durante l'accoppiamento meccanico con viti a ricircolo di sfere o pulegge dentate, assicurarsi che l'allineamento dell'albero rientri nelle tolleranze specificate. Disallineamenti paralleli eccessivi superano i limiti strutturali del cuscinetto anteriore, accelerando l'usura del paraolio e causando un grippaggio meccanico prematuro. Non colpire l'albero con martelli durante l'installazione, poiché ciò frantumerebbe il disco interno in vetro dell'encoder.

• Protocolli di dissipazione termica: Installare il motore su una piastra di montaggio metallica che funga da dissipatore di calore (dimensioni minime consigliate: 250 mm x 250 mm x 6 mm in alluminio). Assicurarsi che la temperatura dell'aria ambiente intorno al telaio da 80 mm non superi i 40 deg C. Rimuovere regolarmente la polvere o il grasso accumulati dall'alloggiamento del motore per mantenere un raffreddamento convettivo ottimale.

• Instradamento della potenza e del feedback schermati: Far passare il cavo di potenza per impieghi gravosi e il cavo sensibile di feedback del segnale dell'encoder in canaline o catene portacavi separate, distanziate di almeno 100 mm. Collegare a terra le schermature intrecciate dei cavi sul quadro dell'azionamento per evitare che il rumore di commutazione PWM ad alta frequenza corrompa i pacchetti di dati dell'encoder.
