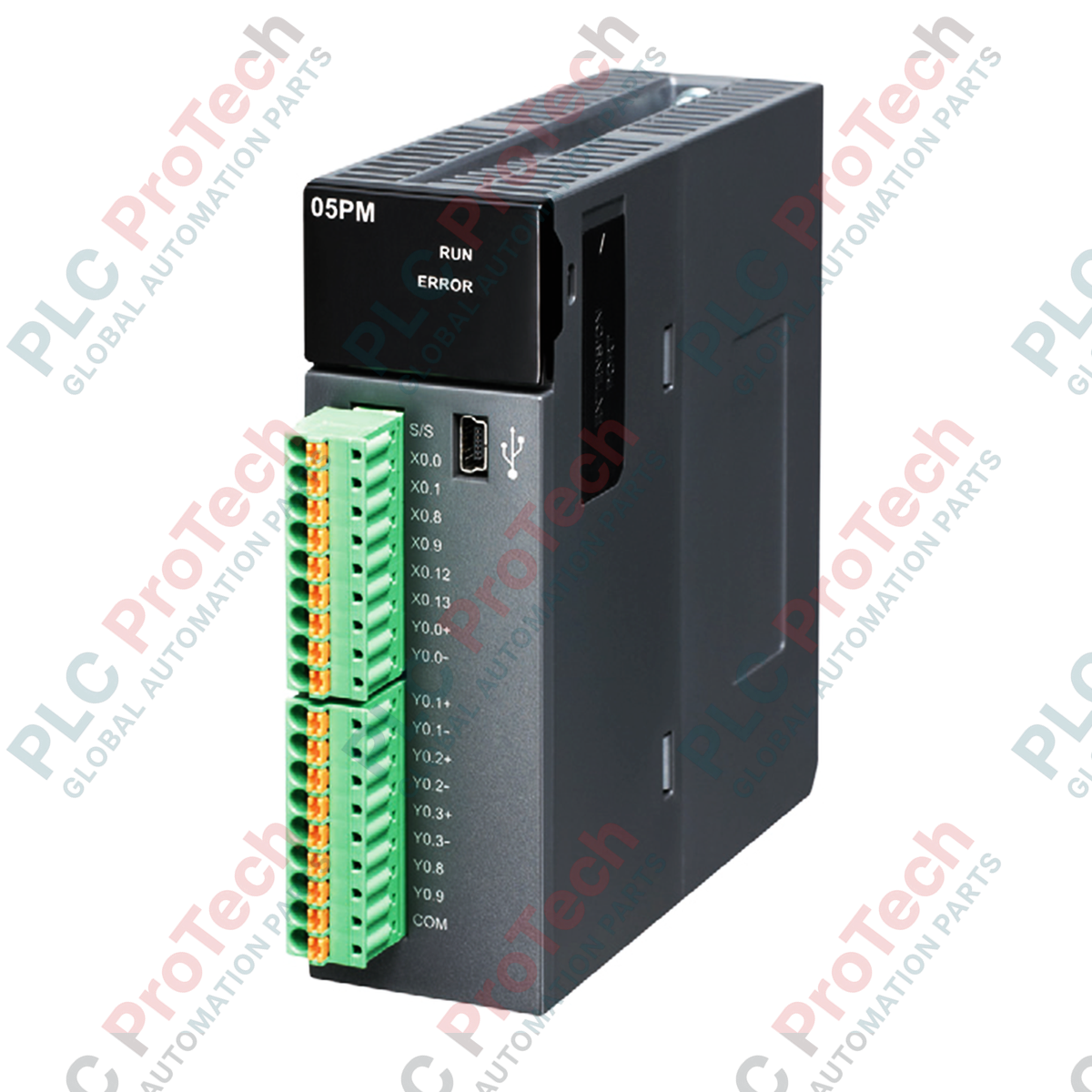

Modulo di controllo del movimento della serie AH Delta Electronics AH05PM-5A

Descrizione

Progettato per applicazioni di posizionamento estremamente precise, il Delta Electronics AH05PM-5A funge da intelligente modulo di controllo del movimento a treno di impulsi a 2 assi nell'architettura di automazione della serie AH. Questo modulo consente profili avanzati di controllo del movimento, fornendo il coordinamento multiassiale senza dipendere esclusivamente dalla CPU del PLC principale. Dispone di esecuzione indipendente dei programmi con una struttura di memoria integrata, consentendo l'elaborazione locale di comandi di movimento complessi.

L'unità supporta metodologie di programmazione standard, inclusa l'esecuzione diretta del G-code, semplificando l'integrazione di percorsi simili a quelli CNC. Grazie al supporto di più configurazioni di uscita degli impulsi e all'elaborazione dei segnali ad alta velocità, questo modulo offre un'elevata precisione per i moderni ambienti di produzione industriale.

Caratteristiche

• Fornisce un'uscita a treno di impulsi ad alta velocità a 2 assi fino a 1 MHz.
• Supporta percorsi di movimento complessi con interpolazione lineare a 2 assi e circolare/ad arco a 2 assi.
• Offre un'elaborazione autonoma con una capacità del programma di 64K passi ed esecuzione indipendente.
• Compatibile con più modalità di ingresso/uscita, tra cui UD (Up/Down), PD (Pulse/Direction) e le modalità di fase AB/4AB.
• Include una porta Mini USB integrata per la configurazione locale, il download dei programmi e il monitoraggio.
• Supporta la manutenzione del sistema con funzionalità di hot-swap e indicatori diagnostici attivi.

Applicazioni

• Macchinari CNC e per la lavorazione di precisione dei metalli
• Linee per imballaggio, etichettatura e riempimento
• Apparecchiature per la fabbricazione e l'assemblaggio di semiconduttori
• Sistemi a portale pick-and-place
• Macchinari automatizzati per il settore tessile e della stampa

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione dell'AH05PM-5A, assicurarsi che il modulo sia fissato saldamente sul backplane. Per ridurre al minimo le interferenze elettromagnetiche sulle uscite degli impulsi ad alta frequenza, utilizzare cavi a doppino intrecciato schermati per tutti i segnali di controllo e collegare la schermatura a massa in un unico punto. Mantenere un'adeguata separazione tra il cablaggio di controllo e le linee di alimentazione ad alta tensione. Se si sostituisce il modulo sotto tensione, seguire le procedure di hot-swap designate specificate nel manuale del sistema della serie AH per prevenire transitori sull'interfaccia.
