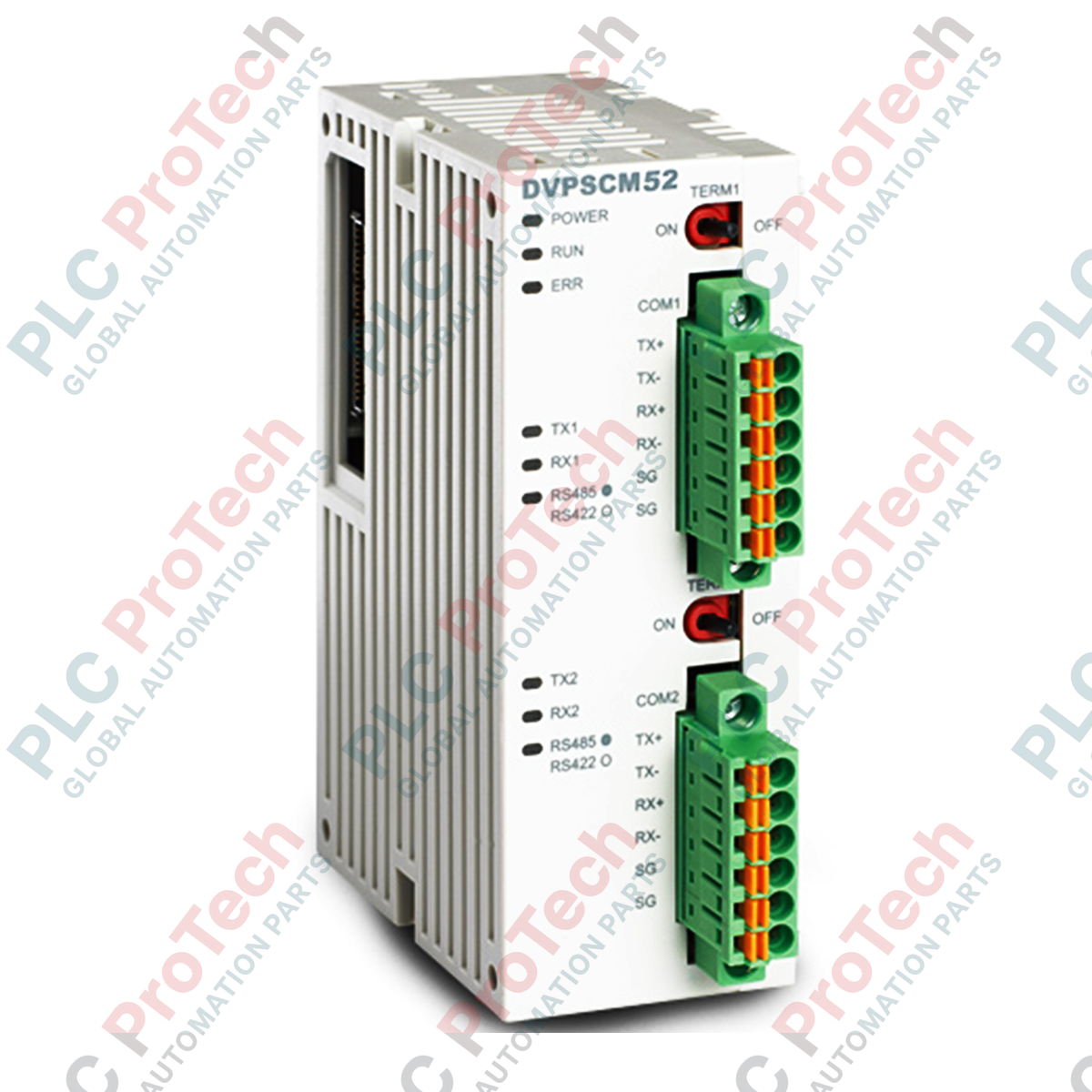

Delta DVPSCM52-SL modulo di comunicazione BACnet MS/TP ad alta velocità serie DVP

Integrazione di rete e funzionalità gateway

Il Delta DVPSCM52-SL (DVPSCM52-SL) è un modulo di comunicazione ad alta velocità per montaggio sul lato sinistro, progettato esclusivamente per la piattaforma di controllori logici programmabili (PLC) della serie Delta DVP. Progettato per l'automazione degli edifici, le reti HVAC, le reti di monitoraggio energetico e la gestione delle infrastrutture intelligenti, questo modulo offre flessibilità a doppio protocollo. Operando come nodo slave BACnet MS/TP o come gateway MODBUS standard, l'unità consente ai sistemi di controllo Delta di interfacciarsi con software di gestione degli edifici (BMS) di terze parti, suite SCADA e controllori ambientali multi-fornitore.

Progettazione dell'interfaccia e immunità ai disturbi

Questo modulo bus ad alta velocità per montaggio sul lato sinistro utilizza robusti metodi di trasmissione differenziale RS-485 e RS-422 per garantire un'elevata immunità ai disturbi negli ambienti industriali e nei locali tecnici commerciali. La struttura fisica presenta morsetti passanti dotati di connettori a molla resistenti alle vibrazioni per assicurare il mantenimento dei cavi. Per semplificare il bilanciamento della linea e prevenire le riflessioni di rete sui cavi lunghi, il telaio incorpora una resistenza terminale integrata da 120 ohm, controllata tramite un accessibile interruttore hardware a scorrimento. La rete di elaborazione interna gestisce velocità di trasmissione da 1.200 bps fino a 460.800 bps e supporta i profili di protocollo BACnet MS/TP Slave, MODBUS ASCII/RTU e User-Defined (UD Link).

Tabella delle prestazioni tecniche

Integrazione dei sistemi industriali e domande frequenti

Come si abilita il protocollo slave BACnet MS/TP all'interno di una rete di automazione degli edifici con dispositivi di marche diverse?

La configurazione viene eseguita senza driver proprietari specializzati. Collegare il DVPSCM52-SL al lato sinistro dell'unità principale DVP-PLC, aprire l'utility di configurazione di rete DCISoft di Delta e impostare la modalità dell'interfaccia su BACnet MS/TP Slave. Definire il Device ID, l'indirizzo della stazione e la velocità di trasmissione corrispondente (ad esempio 38.400 o 76.800 bps) per consentire al controllore BMS principale di un altro marchio di rilevare e mappare i registri I/O del modulo.

Qual è lo scopo dell'opzione di protocollo UD Link su questa scheda di comunicazione?

La modalità UD Link (User-Defined Link) consente ai tecnici di scrivere pacchetti di dati seriali personalizzati all'interno del codice del PLC Delta. Questa funzione permette al modulo di comunicare con strumenti seriali di campo non standard, lettori di codici a barre obsoleti, bilance da laboratorio personalizzate o specifici controllori di temperatura che utilizzano stringhe di messaggi ASCII o esadecimali univoche invece dei formati MODBUS o BACnet standard.

Quando deve essere spostato in posizione ON l'interruttore della resistenza terminale integrata da 120 ohm?

L'interruttore della resistenza da 120 ohm deve essere portato su ON solo se il DVPSCM52-SL si trova fisicamente all'inizio o all'estremità assoluta del segmento di rete a collegamento in cascata RS-485/RS-422. Lasciare disattivata la resistenza di terminazione sui nodi terminali provoca riflessioni dei pacchetti di dati sulla linea, che possono causare errori CRC intermittenti, timeout e interruzioni della comunicazione.

Linee guida per la messa in servizio sul campo e il cablaggio

• Allineamento meccanico del bus sul lato sinistro: Questa unità è un modulo di estensione sul lato sinistro e deve essere collegata direttamente al bus di interfaccia sinistro di un PLC compatibile della serie DVP. Disattivare tutta l'alimentazione del sistema prima di fissare il modulo sulla guida DIN e far scorrere insieme i connettori del bus interno. Non forzare l'unione dei moduli; assicurarsi che i pin paralleli siano correttamente allineati per evitare di piegare l'interfaccia di connessione del backplane.

• Collegamento ai morsetti a molla resistenti alle vibrazioni: Quando si collegano le linee dati seriali, spelare l'isolamento del cavo per circa 8 mm. Utilizzare un piccolo utensile a lama piatta per premere il meccanismo di sgancio del connettore a molla, inserire completamente il conduttore in rame nudo nel foro del morsetto passante e rilasciare l'utensile di tensionamento. Tirare delicatamente il cavo per verificare che il morsetto a molla abbia fissato il conduttore, proteggendolo dai circuiti aperti causati dalle vibrazioni.

• Schermatura RS-485 e separazione della messa a terra: Utilizzare sempre cavi di comunicazione industriali schermati a doppino intrecciato di alta qualità (come Belden 9841) per tutte le configurazioni RS-485. Collegare la treccia di schermatura del cavo a un punto di terra funzionale pulito e isolato, su una sola estremità del percorso di rete. Non instradare queste linee dati parallelamente ai cavi dei motori in corrente alternata trifase o alle linee dei variatori di frequenza (VFD) all'interno del quadro, così da mantenere un'elevata immunità ai disturbi.
