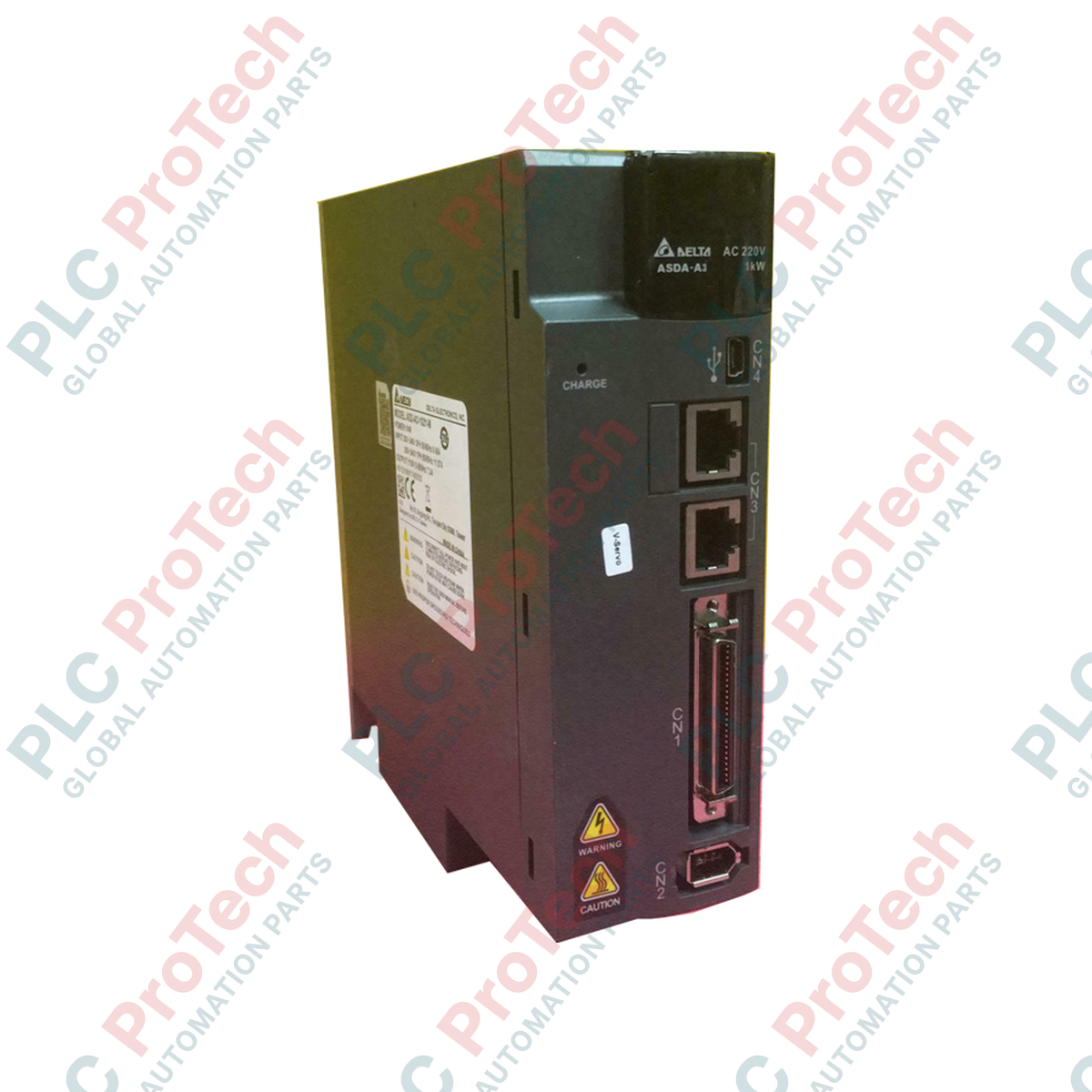

Azionamento per servomotore CA Delta ASD-A3-1521-L serie ASDA-A3

Panoramica delle prestazioni del sistema di movimento

Il Delta ASD-A3-1521-L (ASD-A3-1521-L) è un servoazionamento CA intelligente ad alte prestazioni, progettato per la piattaforma di automazione ASDA-A3 ad ampia banda. Utilizzato in tutto il mondo nei settori del movimento di precisione, come centri di lavorazione CNC multiasse, linee automatizzate per l'assemblaggio elettronico, robotica pick-and-place ad alta velocità e macchinari per la lavorazione tessile, questo azionamento controlla motori sincroni a magneti permanenti. Grazie all'implementazione di algoritmi avanzati di modulazione della larghezza degli impulsi a vettore spaziale (SVPWM) e al supporto di sistemi di feedback ad altissima risoluzione a 24 bit, l'azionamento garantisce un inseguimento stabile della velocità, riduce il ripple di coppia e protegge i complessi cinematismi meccanici dagli errori di posizionamento ad alta velocità.

Architettura di controllo e dinamica della potenza

Questo versatile servoazionamento da 1,5 kW dispone di uno stadio di ingresso flessibile, configurato per funzionare con alimentazioni a 220 VAC monofase o trifase, entro un intervallo consentito da 200 a 230 VAC (-15% / +10%). Durante il funzionamento a pieno carico trifase, la corrente nominale di ingresso è di 6,68 A, mentre nelle configurazioni monofase raggiunge 11,57 A per fornire una corrente di uscita continua di 7,3 A. L'infrastruttura di uscita integra una resistenza di frenatura rigenerativa per assorbire l'energia di decelerazione e fornisce una corrente di picco istantanea massima di 24,75 A per gestire profili di accelerazione rapida. La taratura del sistema viene eseguita in modalità automatica o manuale, con il supporto di una strategia avanzata di smorzamento che utilizza filtri passa-basso e filtri a curva P configurabili.

Tabella delle prestazioni tecniche

Diagnostica industriale e domande frequenti

Come si elimina un guasto di sovratensione (ALE05) durante cicli di decelerazione improvvisa?

Un guasto ALE05 indica che la tensione del bus CC ha superato la soglia di sicurezza massima a causa dell'energia rigenerativa restituita dal motore. Innanzitutto, verificare che i parametri della resistenza rigenerativa integrata siano dichiarati correttamente nei parametri di configurazione dell'azionamento. Se la resistenza integrata non è in grado di dissipare in sicurezza l'inerzia del carico, disattivare il ponticello della resistenza interna e collegare una resistenza di frenatura industriale esterna di maggiore capacità tra i terminali P e D.

L'azionamento ASD-A3-1521-L può comandare un servomotore da 1,5 kW con un'alimentazione monofase da 220 VAC?

Sì. L'azionamento è progettato per accettare una linea di alimentazione monofase da 220 VAC. Tuttavia, poiché l'ingresso monofase aumenta la corrente richiesta ai morsetti di ingresso fino a 11,57 A, il profilo termico dell'azionamento risulta più elevato. Assicurarsi che il sistema di raffreddamento con ventola del quadro funzioni in modo efficiente e valutare la riduzione del ciclo di lavoro della coppia di picco del motore durante le rapide transizioni multiasse, per evitare interventi termici localizzati dello stadio di ingresso.

Quali parametri devono essere regolati per stabilizzare un asse meccanico che presenta una risonanza udibile ad alta frequenza?

Accedere al gruppo dei parametri di taratura nello strumento di configurazione ASDA-Soft di Delta e avviare la modalità di autotuning per calcolare le soglie di frequenza della struttura. L'ASD-A3-1521-L integra filtri notch avanzati e una strategia con filtro passa-basso regolabile. Impostando i filtri notch direttamente sulla frequenza di risonanza si elimina l'oscillazione acustica senza ridurre la velocità di risposta dei loop di posizionamento principali.

Linee guida per la messa in servizio sul campo e il quadro elettrico

• Conformità al cablaggio della linea del circuito principale: Prima di alimentare l'unità, verificare che le linee di alimentazione CA in ingresso siano collegate ai terminali L1, L2 e L3 (per il trifase) oppure L1 e L2 (per il monofase). Non collegare mai le linee di alimentazione CA in ingresso ai terminali U, V e W, poiché l'applicazione diretta della tensione di rete allo stadio inverter di uscita del servoazionamento distruggerebbe immediatamente i moduli IGBT a stato solido.

• Messa a terra della schermatura ad alta densità: Posare la linea di comunicazione dell'encoder a 24 bit completamente separata dal cavo di potenza del motore U, V, W. La linea dell'encoder deve utilizzare un cavo schermato a doppino intrecciato altamente flessibile, con la treccia esterna collegata direttamente alla piastra metallica di messa a terra dell'azionamento. Questa disposizione impedisce ai transitori di commutazione PWM ad alta frequenza di distorcere i pacchetti di dati del feedback di posizione.

• Distanze termiche e allineamento dell'aria forzata: Montare l'azionamento verticalmente su un sottopannello metallico piano e non verniciato, per massimizzare la dissipazione termica conduttiva. Mantenere uno spazio libero di almeno 50 mm sopra e sotto l'alloggiamento dell'azionamento e di 10 mm sui lati adiacenti. Ispezionare regolarmente la ventola di raffreddamento integrata per assicurarsi che sia priva di fibre trasportate dall'aria, nebbia di grasso o polvere metallica conduttiva, che potrebbero causare guasti ai componenti interni.
