Delta Electronics

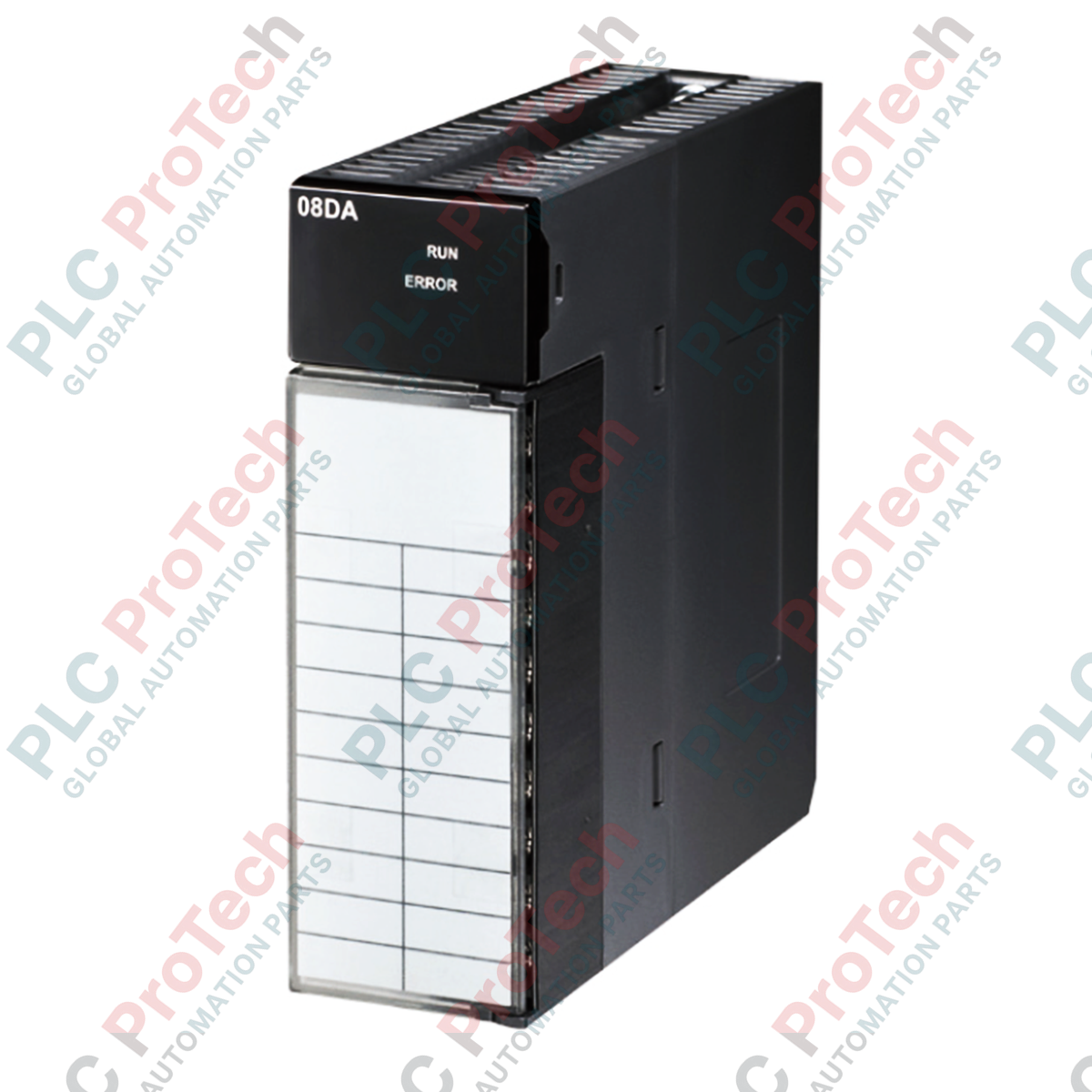

Modulo di uscita analogica Delta Electronics AH08DA-5C serie AH500

SKU AH08DA-5C

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Delta Electronics

  • Product No.: AH08DA-5C

  • Country of origin:United States

  • Product Type: Moduli di uscita analogica

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Operando come convertitore digitale-analogico ad alta densità nella piattaforma AH500, il Delta Electronics AH08DA-5C fornisce un controllo preciso dei loop di corrente per processi industriali complessi. Questo modulo di uscita analogica a 8 canali offre una risoluzione hardware a 16 bit per garantire una regolazione estremamente precisa negli intervalli di segnale da 0 a 20mA e da 4 a 20mA. Progettato con un'architettura del segnale isolata, separa efficacemente il rumore elettrico del campo dal backplane, garantendo un funzionamento stabile della CPU. L'hardware supporta una funzione di interrupt indipendente, la sostituzione a caldo su backplane alimentati e un parametro programmabile di mantenimento dell'ultimo valore per mantenere stati fisici sicuri in caso di arresto del controllore.

Caratteristiche

  • Uscita ad alta densità: fornisce 8 canali di uscita in corrente ad alta precisione in un'unica posizione rack.
  • Risoluzione avanzata: offre una conversione D/A hardware a 16 bit per regolazioni dei setpoint altamente granulari.
  • Funzionalità hot-swap: consente la sostituzione del modulo mentre il sistema PLC rimane attivo, riducendo i tempi di fermo complessivi dell'impianto.
  • Isolamento del segnale: il design del segnale con isolamento ottico previene i loop di massa e protegge i circuiti logici interni.
  • Sicurezza fail-safe: integra uno stato configurabile di mantenimento dell'ultimo valore per le uscite durante l'arresto della CPU o la perdita di comunicazione.
  • Design manutenibile: dotato di una morsettiera JIS rimovibile per semplificare il cablaggio sul campo e gli aggiornamenti hardware.

Applicazioni

  • Posizionamento delle valvole di controllo proporzionale e modulazione degli attuatori pneumatici.
  • Distribuzione del riferimento di velocità dei variatori di frequenza (VFD) nelle configurazioni con più azionamenti.
  • Regolazione dell'uscita dei riscaldatori industriali tramite controllori di potenza a tiristori.
  • Anelli di controllo della tensione e del flusso nelle cartiere, negli impianti siderurgici e negli impianti di trattamento delle acque.

Specifiche tecniche

Parametro delle specifiche Valore tecnico
Produttore Delta Electronics
Modello AH08DA-5C
Punti di uscita 8 canali
Intervalli del segnale da 0 a 20 mA, da 4 a 20 mA
Risoluzione hardware 16 bit
Velocità di conversione 150 us per canale
Consumo energetico interno 0.25 W
Consumo energetico esterno 3.7 W (24 VDC nominali)
Errore di base (temperatura ambiente) Modalità corrente +/-0.06%
Errore di base (intero intervallo di temperatura) Modalità corrente +/-0.07%
Errore di linearità (temperatura ambiente) Modalità corrente +/-0.01%
Errore di linearità (intero intervallo di temperatura) Modalità corrente +/-0.01%
Collegamento dei terminali Morsettiera JIS rimovibile
Isolamento Isolamento tramite optoisolatore tra il loop digitale e il canale analogico
Peso di spedizione (calcolato) 2.0 kg

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questo modulo è progettato esclusivamente per l'architettura rack PLC ad alte prestazioni Delta AH500. La configurazione e la mappatura dei canali sono gestite tramite il software Delta ISPSoft (versione 3.0 o successiva). In caso di aggiornamento da hardware precedente, verificare che la versione del firmware della CPU supporti la funzionalità di sostituzione a caldo abilitata dall'interfaccia hardware del backplane.

Problemi applicativi e note tecniche

Sebbene il consumo interno dal backplane sia ridotto (0.25 W), il consumo esterno di 3.7 W deve essere fornito da un alimentatore stabile e a basso rumore da 24 VDC. Assicurarsi che i calcoli della caduta di tensione tengano conto del carico di corrente massimo di tutti gli 8 canali in funzione simultaneamente a 20 mA. Cadute di tensione inferiori a 20.4 VDC sulla morsettiera del modulo possono compromettere la linearità D/A e causare allarmi diagnostici di sottotensione del sistema.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi a coppia intrecciata e schermata di alta qualità per i collegamenti del loop di corrente. Collegare la schermatura del cavo a terra esclusivamente sulla barra di ingresso della messa a terra dell'armadio; non collegare a terra entrambe le estremità della schermatura per evitare loop di massa. Se si verificano ritardi nella configurazione all'avvio, controllare le impostazioni degli interrupt del modulo nell'utility HWCONFIG di ISPSoft per verificare la priorità di esecuzione.

Linee guida per l'installazione

AVVERTENZA CRITICA: Disalimentare tutte le fonti di alimentazione primaria e ausiliaria sul campo prima di inserire o rimuovere qualsiasi cablaggio di campo sulla morsettiera JIS. Sebbene il modulo supporti la sostituzione a caldo sul backplane attivo, il collegamento a caldo di cablaggi di campo sotto tensione può causare archi elettrici transitori, danneggiando potenzialmente il sensibile stadio di uscita analogica a 16 bit.
1

Montare saldamente il modulo sulla guida del backplane della serie AH500, assicurando completamente i perni di bloccaggio superiori e inferiori.

2

Sbloccare e rimuovere la morsettiera JIS per completare il cablaggio del loop di corrente presso una postazione di lavoro esterna, riducendo al minimo le sollecitazioni meccaniche sull'alloggiamento del modulo.

3

Collegare l'alimentatore esterno da 24 VDC direttamente ai terminali di alimentazione designati sulla morsettiera per alimentare i circuiti interni del driver di uscita.

4

Ricollegare la morsettiera JIS cablata, bloccarla saldamente e fornire alimentazione. Monitorare gli indicatori LED di stato per garantire la corretta inizializzazione del sistema e la configurazione di rete.

FAQ

Qual è la velocità di conversione fisica per canale di questo modulo?

La velocità di conversione è di 150 microsecondi per canale, consentendo cicli di aggiornamento ad alta velocità su tutte le 8 uscite attive.

Questo modulo analogico richiede un'alimentazione ausiliaria esterna?

Sì. Consuma internamente 0,25 W dal bus posteriore, ma richiede un'alimentazione esterna a 24 V CC per pilotare i circuiti analogici, con un consumo fino a 3,7 W.

Cosa succede alle uscite se la CPU principale entra in modalità STOP?

Il modulo supporta una funzione personalizzabile di mantenimento dell'ultimo valore, configurabile in ISPSoft per mantenere l'ultimo valore di uscita o passare a uno stato sicuro predefinito.

Posso sostituire questa scheda di uscita mentre il sistema PLC è in funzione?

Sì, supporta completamente la sostituzione a caldo sui backplane alimentati dei rack compatibili della serie AH500.
